便携式手动钣金折弯作业工装结构

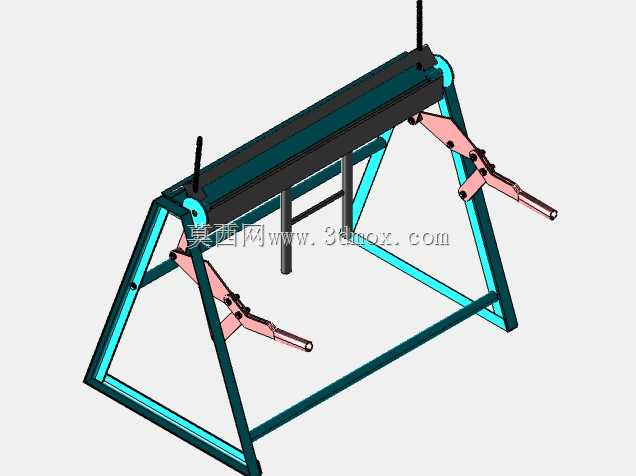

　　这款手动便携折弯工装的设计初衷，是解决零散钣金作业场景下大型折弯设备无法覆盖的加工痛点，在户外管线安装、小型维修站点、现场装修金属构件加工、个体钣金工坊小批量打样这类场景中，作业人员往往没有条件部署占地数平米的固定式折弯机床，也不需要应对厚板大吨位折弯需求，这款轻量化的手动弯折设备刚好填补了这一作业空白。从结构布局来看，设备采用三角框架式支撑结构，底部框架直接作为落地支撑，不需要额外打膨胀螺栓固定安装，作业时仅需放置在平整硬质地面即可投入使用，整体框架采用矩形钢管拼焊成型，在保证结构刚性的前提下尽可能压缩整体自重，单人即可完成短距离搬运转移，适配流动作业的转场需求。设备的核心弯折执行单元位于框架上部，长条形的折弯模座沿长度方向布置，可适配最大宽度范围内的薄板类工件弯折，模座两端通过铰接结构与侧框架连接，配合两侧的手动杠杆式操作手柄，作业人员通过扳动手柄即可带动上模座完成下压弯折动作，杠杆结构的力臂经过比例优化，不需要额外施加过大的操作力即可完成常规厚度金属板材的弯折成型，手柄末端做了防滑握持处理，长时间操作也能降低手部疲劳感。

　　从功能特性来看，这款工装主要针对薄钢板、薄铝板、彩钢板、小型角铁类工件的直线弯折作业，可加工出不同角度的直线折边，满足通风管道现场拼接、小型金属箱体修配、装饰金属包边加工、户外标识牌弯折这类常见作业需求，弯折作业时工件定位靠模沿模座长度方向设置，可快速对齐工件弯折基准线，减少反复测量对齐的辅助时间，相比手工敲击弯折的传统作业方式，弯折后的折边直线度更好，角度一致性更高，不会出现手工敲击带来的板面凹凸、折边歪斜问题。

　　设计过程中充分考虑了现场作业的容错性，铰接转动部位采用耐磨衬套结构，长期使用磨损后可快速更换衬套，不需要整体更换框架结构，降低后期维护成本；设备没有配置复杂的电气、液压驱动单元，纯机械结构的设计让设备在无供电的野外作业场景下也能正常使用，不会因为电源、油路故障导致作业中断。从安装边界尺寸来看，设备整体占地宽度与长度控制在小型工作台的尺寸范围内，不需要预留额外的操作辅助空间，作业时仅需在设备前后预留工件进出的操作空间即可，即使是空间狭小的临时作业点也能顺利部署；模座的有效弯折长度覆盖了常规小型钣金件的加工尺寸范围，针对超出长度的工件也可通过分段移位弯折的方式完成加工，适配更多变的加工需求。

　　结构细节上，两侧的操作手柄做了可折叠设计，转场搬运时可将手柄收折贴靠在框架侧面，进一步缩小整体收纳尺寸，方便放入小型货运车辆的后备箱携带；框架底部没有尖锐突出结构，放置在地面时不会刮损作业场地的地面面层，在装修现场、厂区临时维修点这类对地面防护有要求的场景也能放心使用。实际作业过程中，这款工装不需要复杂的操作培训，新上手的作业人员仅需简单熟悉定位、扳动手柄的操作流程即可完成弯折作业，不需要掌握专业折弯设备的参数调试技能，降低了现场作业的人员技能门槛；针对不同厚度的板材弯折，可通过调整模座的铰接间隙来适配，避免间隙过小导致的板材表面压痕，或是间隙过大导致的折边圆弧过大问题，保证不同材质板材的弯折成型质量。
