手动驱动双工位模具滑动作业台结构

项目分类:工装 发布时间:2025-02-20 ID:942887
  • 手动驱动双工位模具滑动作业台结构
  • 手动驱动双工位模具滑动作业台结构
  • 手动驱动双工位模具滑动作业台结构
  • 手动驱动双工位模具滑动作业台结构
  • 手动驱动双工位模具滑动作业台结构

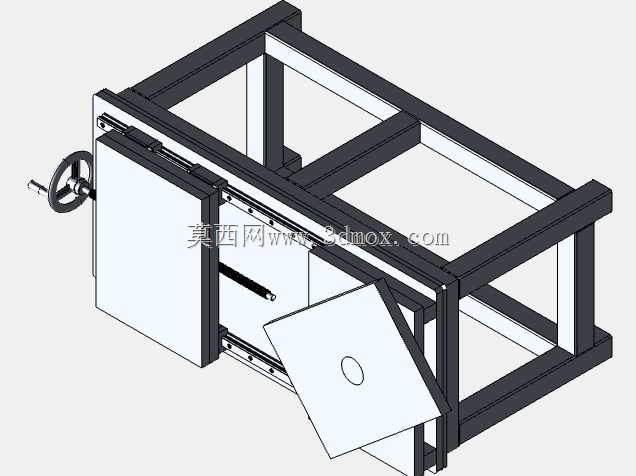

  在中小型冲压、压装类模具的线下调试、小批量试生产场景里,这类手动滑动作业台的适配性远高于固定式工作台——很多车间在做变压器铁芯叠装、小型绝缘件压合这类工序时,不需要高速自动化的位移机构,反而需要可控的慢进给、到位后可锁止的平稳移动结构,来避免模具开合过程中出现错位、磕碰,损伤模腔或者待加工工件。从结构设计逻辑来看,这套滑动台采用了方管焊接的整体式机架,四条主立柱搭配横纵方向的多道横撑做刚性加强,机架底部预留了地脚安装孔位,可直接通过膨胀螺栓固定在硬化车间地面上,安装时需要保证机架上平面的平面度公差控制在0.2mm/米以内,避免后续导轨安装出现扭曲,影响滑动顺畅度。

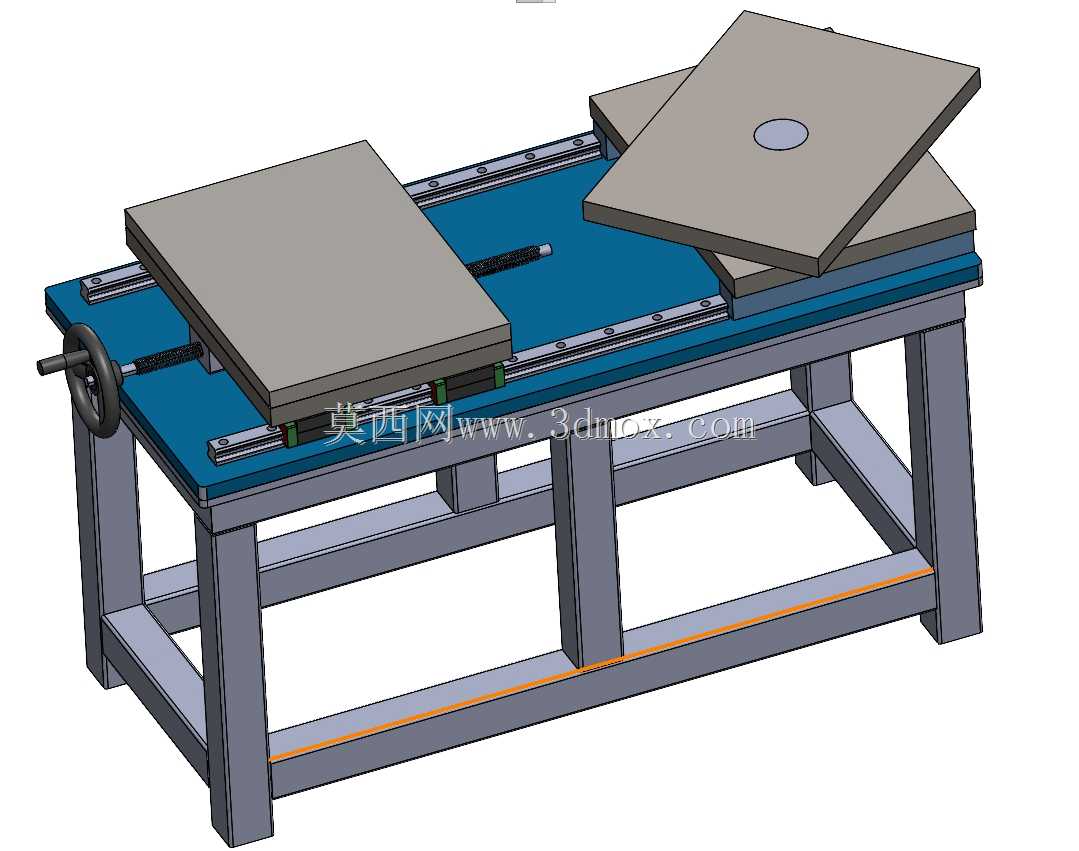

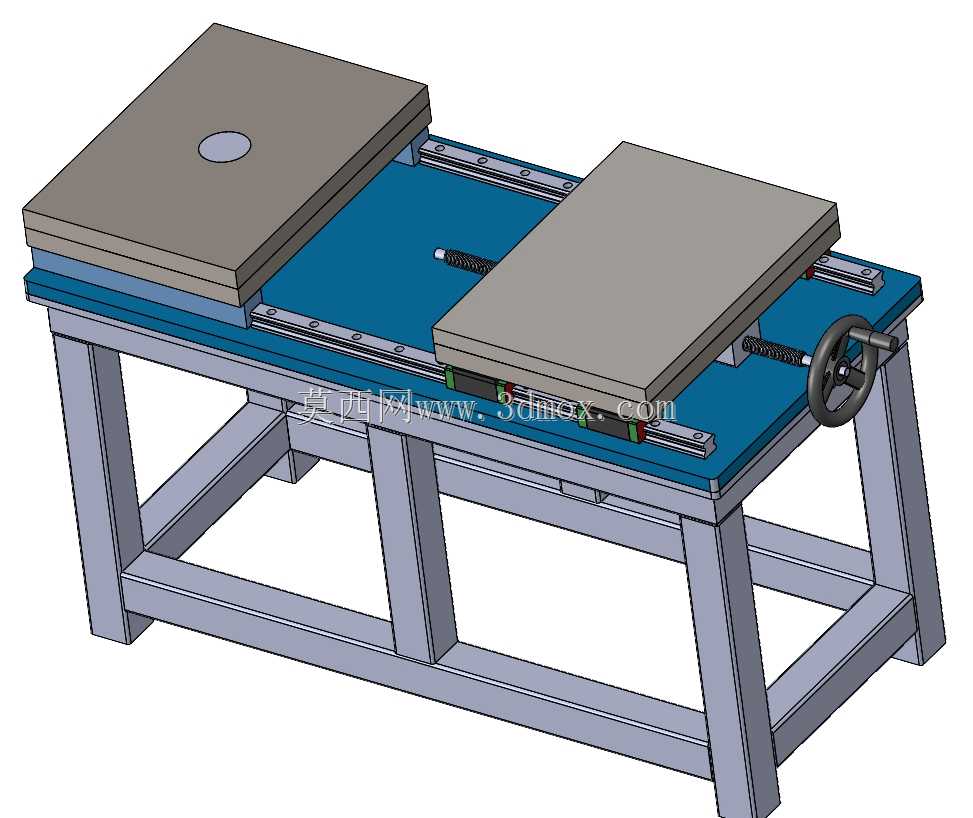

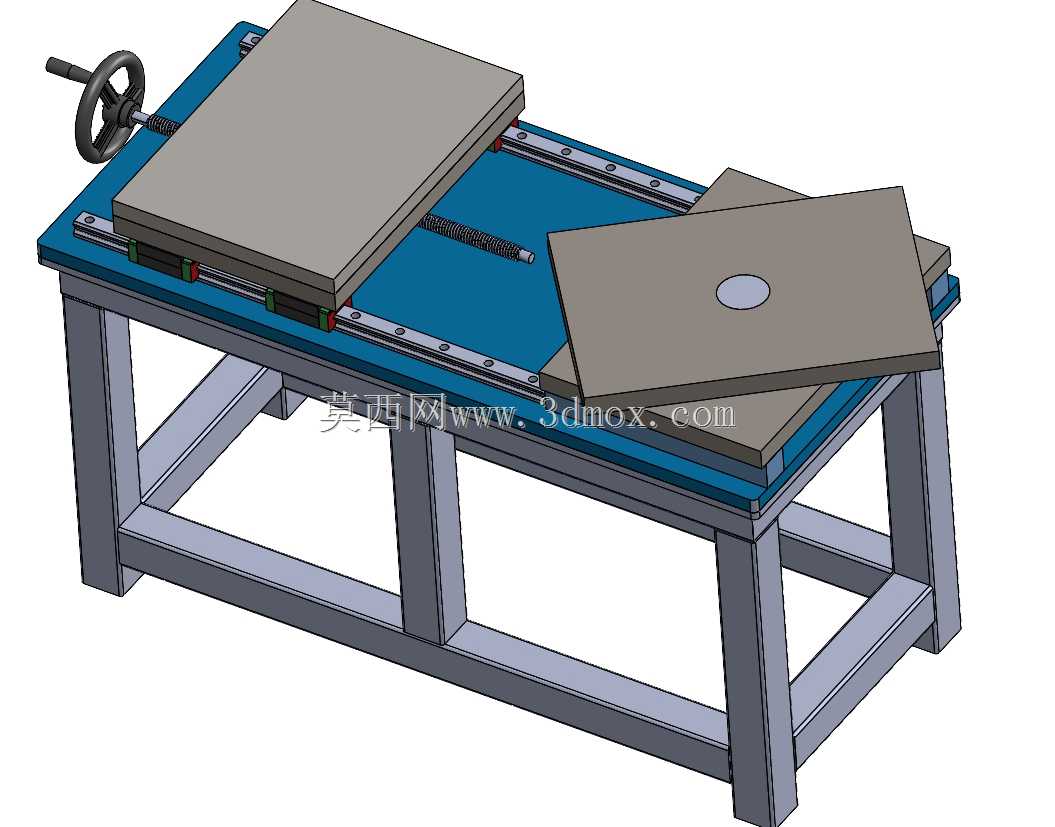

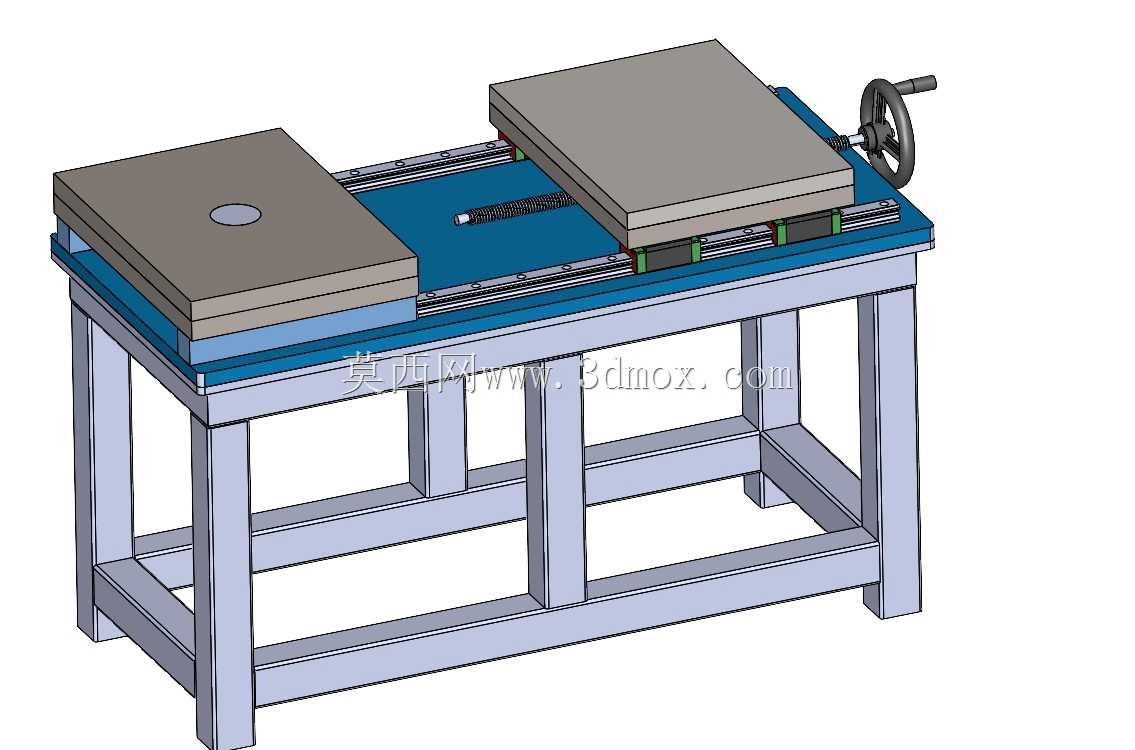

  台面上的两套滑动模组采用线性导轨作为导向承载件,导轨沿台架长度方向平行布置,单根导轨配置两个滑块承载移动平台,两个移动平台分别对应模具的动模、定模安装位,其中一侧平台通过手轮驱动的梯形丝杆副实现直线位移,梯形丝杆的导程选在5mm,既可以保证手动转动时的进给力度适中,也能利用丝杆的自锁特性,在移动到任意位置时实现位置锁止,不需要额外增加锁紧机构就能避免平台受轴向力出现窜动。两个平台的上平面都加工了统一间距的T型槽或者螺纹安装孔,用来适配不同外形尺寸的模具安装,安装孔的位置度公差控制在0.1mm以内,保证模具装夹后上下模的合模同轴度满足工艺要求。实际使用时,操作人员转动台架端部的手轮,就能带动其中一个平台沿导轨方向平稳移动,实现模具的开模、合模动作,滑动过程中导轨的预紧力调整到合适区间,既不会出现滑动卡顿,也不会存在间隙导致合模错位,移动全程的平行度误差可以控制在0.05mm以内,完全满足小型精密模具的开合精度要求。从安装边界来看,整套设备的占地尺寸适配常规中小型车间的工位布局,台架高度设置在850mm左右,符合操作人员站立作业的人机工程学要求,不需要额外垫高或者挖坑做基础,直接落地固定就能投入使用。

  设计时特意将丝杆传动机构布置在两个平台的中间位置,外侧加装了可伸缩的防尘罩,避免车间里的金属碎屑、灰尘落到丝杆和导轨的滚道里,延长传动部件的维护周期,日常只需要定期在导轨和丝杆表面涂抹润滑脂就能保证长期运行顺畅。和气动或者液压驱动的滑动台相比,这种手动结构不需要外接气源、液压站等动力源,没有管线拖拽的问题,工位调整更加灵活,而且进给速度完全由操作人员手动控制,在做模具调试、工件试装的时候,可以随时停止移动检查配合状态,不会出现自动进给速度过快导致的模具撞损问题。

  双平台的设计也支持在两个平台上分别安装不同的工装,实现小范围的工序切换,比如一侧做压装工位,另一侧做检测工位,只需要滑动平台就能完成工件在两个工位间的转移,不需要额外配置移栽机构,对于小批量多品种的生产场景来说,投入成本更低,维护难度也更小。机架的焊接结构全部采用去应力处理,焊接完成后对安装导轨的上平面做铣削加工,保证长期承重后不会出现变形,单块移动平台的承重可以达到200kg以上,足以覆盖绝大多数中小型模具、工装的安装承重需求。手轮的位置设置在台架的端部,高度和操作人员的手肘位置齐平,转动时不需要弯腰或者抬臂,长时间操作也不容易产生疲劳,手轮上还加装了防滑的握柄,操作时的握持手感更好,即使手上沾有少量油污也不容易打滑。
