小型带式物料水平输送设备结构

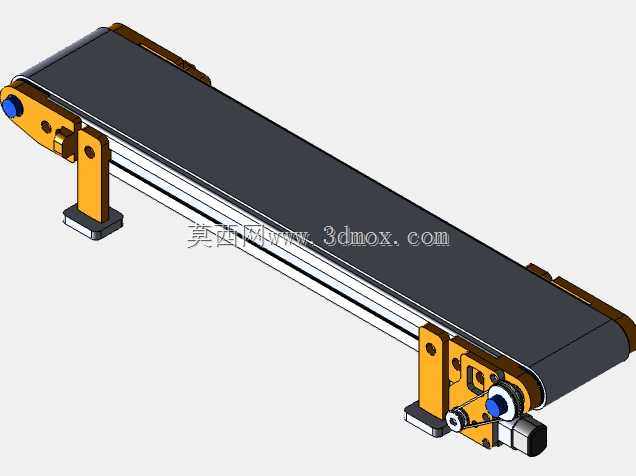

　　这款带式输送结构的设计，最初是面向小型自动化产线的工位间物料转运需求做的适配，在3C电子零部件组装、小包装食品分装、小型五金件加工流转这类场景里，这类窄幅短程的输送设备往往是产线布局里最容易被忽略但又直接影响节拍的环节。不同于重型矿用或者物流分拣的长距离大带宽输送机，这款结构的整体机架采用折弯钣金件搭配立式支撑脚设计，两个端部分别设置主动辊与从动辊组件，主动端集成了驱动安装位，可以适配小型直流减速电机或者伺服电机的直连安装，不需要额外做复杂的传动链布局，从动端预留了张紧调节的结构空间，通过端部的调节螺栓就能调整皮带的张紧度，避免长期运行后皮带打滑跑偏的问题。

　　从安装边界来看，这款输送结构的支撑脚采用了带安装底板的立式支腿，每个支腿底板上预留了两个螺栓固定孔，可以直接固定在铝型材机架或者地面预埋的安装板上，支腿本身的高度可以根据对接设备的高度做小幅调整，适配不同工位的进料高度差，整机的宽度控制在窄幅区间，适合输送尺寸在200mm宽度以内的小型工件，比如电子元器件的料盘、小尺寸的机加工零件、独立包装的小件商品，不会因为带宽过大占用过多的产线空间，在紧凑型的自动化工作站布局里，这类窄幅输送机可以灵活布置在加工设备、检测工位、包装工位之间，作为物料流转的衔接载体。

　　设计过程中，辊筒的选型做了针对性的优化，两端的辊筒都采用了带密封轴承的结构，避免车间里的粉尘、切削液碎屑进入轴承造成卡滞，辊筒表面做了滚花处理，增加和皮带之间的摩擦力，减少重载启动时的打滑概率，皮带选用的是平型PVC输送皮带，表面平整，不会刮伤输送的工件表面，对于有防静电需求的电子行业场景，也可以直接替换成防静电皮带，不需要改动主体机架结构。侧边的机架采用C型折弯结构，既可以作为皮带的侧边导向，避免物料从侧边掉落，同时也预留了传感器安装的槽位，可以直接安装光电传感器、接近开关，用来检测物料的到位情况，对接产线的PLC控制系统实现自动启停、物料计数、堵料检测这类功能，不需要额外在机架上焊接或者打孔安装附件，降低现场改造的工作量。

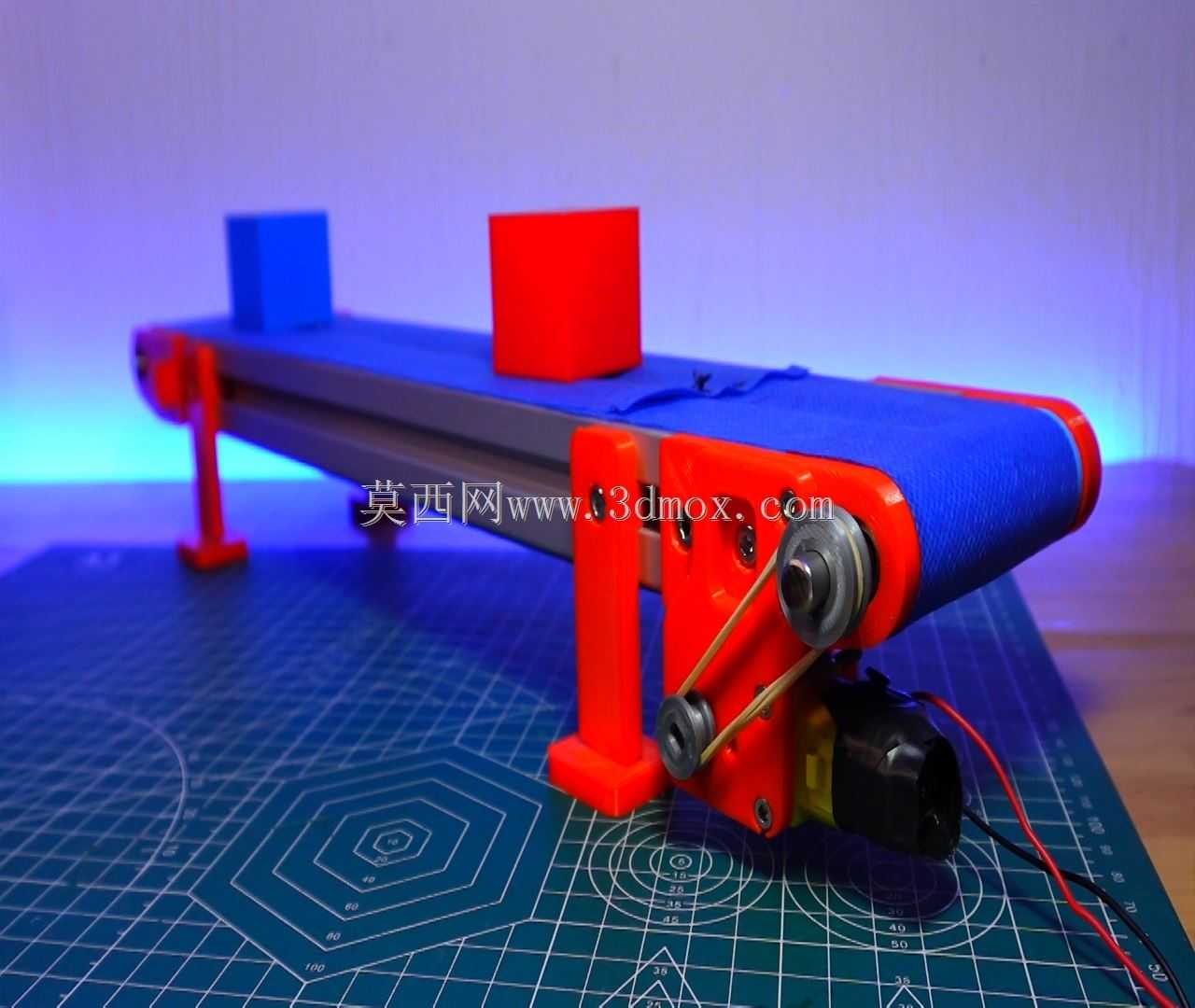

　　在实际的应用场景里，这类小型输送机除了固定在产线上做固定工位的输送，也可以搭配移动脚轮做成移动式的临时输送工位，在多品种小批量的柔性生产车间里，可以根据生产任务的调整快速移动到需要的工位，对接不同的加工设备。驱动端的安装位做了标准化的接口设计，适配市面上常见的20W-60W功率的小型减速电机，安装尺寸符合通用的电机安装法兰标准，后期维护更换配件的时候不需要单独定制配件，降低运维成本。整机的结构没有复杂的异形零件，大部分零部件都是标准件或者常规钣金加工件，加工难度低，普通的钣金厂和机加工车间都能完成加工制作，组装的时候只需要按照装配顺序依次安装支腿、机架侧板、辊筒、驱动组件，最后套上皮带调整张紧度就可以完成组装，不需要复杂的工装夹具辅助，适合小批量的定制化产线快速搭建使用。

　　从结构强度来看，这款输送结构的机架侧板采用2mm厚度的冷轧钢板折弯制作，支腿采用3mm厚度的钢板焊接成型，在输送单重5kg以内的工件时，机架的变形量控制在允许范围内，不会因为长期负载出现机架弯曲变形的问题，辊筒的轴径做了加粗处理，避免满负载运行时辊筒出现挠曲变形导致皮带跑偏。皮带的回程段没有设置额外的托辊，因为整机长度较短，短距离输送下皮带的下垂量很小，不会影响正常运行，这样的设计也减少了零部件数量，降低了后期的维护点，不需要定期检查托辊的转动情况。端部的驱动组件做了下沉式设计，电机的安装位置低于皮带的输送平面，不会在输送线的端部形成突出的结构，和上下游设备对接的时候可以做到更小的对接间隙，避免小尺寸的工件卡在对接缝隙里。

　　在做三维建模的时候，所有的配合尺寸都按照实际加工的公差要求做了预留，钣金件的折弯系数、焊接余量都在模型里做了体现，直接导出工程图就可以用于加工生产，不需要再做尺寸的二次调整。对于需要做产线仿真的工程师来说，这个模型的所有运动部件都做了约束设置，可以直接导入到仿真软件里做输送节拍的模拟，验证物料在输送线上的运行时间、和上下游设备的动作匹配度，提前发现产线布局里的节拍瓶颈。另外，机架侧边的槽位也可以用来安装挡边、导向条这类附件，针对不同形状的工件做输送导向，比如输送圆柱形工件的时候，可以加装侧边挡条避免工件滚动掉落，不需要对主体结构做改动，拓展性较强。
