V型十二缸汽车动力引擎结构设计

　　在高端乘用车辆、高性能赛车以及大马力特种作业装备的动力匹配场景中，V型十二缸动力单元始终是大排量高功率输出方案的典型选型，这类动力装置通过两侧各六缸的V型夹角布局，在兼顾曲轴运转平顺性的同时，尽可能压缩动力总成的纵向安装空间，适配前置后驱、中置四驱等多种整车布置形式。从实际工程应用来看，这类动力单元的输出特性偏向低转速大扭矩，能够在车辆起步、急加速以及高负载持续行驶工况下提供稳定的动力储备，相比小排量增压机型，自然吸气结构的V12单元动力输出线性度更优，没有涡轮迟滞带来的动力衔接突兀问题，在豪华乘用车、专业赛事赛车以及部分重型特种车辆的动力选型中始终占据不可替代的位置。

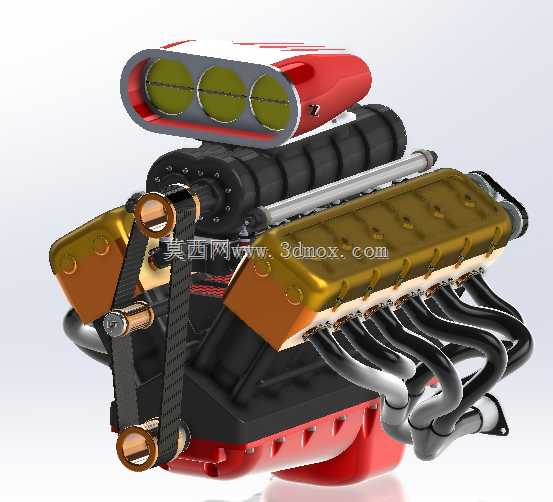

　　从结构设计思路来看，这套V12动力单元的建模过程完全遵循实际内燃机的工作逻辑搭建，首先确定两侧缸体的夹角参数，这个角度的选择直接影响整机的振动特性、宽度尺寸以及进排气系统的布置空间，夹角过小会导致整机宽度增加，挤占发动机舱两侧的悬架、转向系统布置空间，夹角过大则会提升整机重心高度，影响车辆的操控稳定性，建模过程中需要反复调整夹角数值，平衡各系统的布置边界。缸盖部分采用每缸多气门的结构设计，进排气道的走向经过平滑过渡处理，尽可能降低进排气过程中的气流阻力，配气机构的正时传动采用带传动结构，建模时完整还原了正时带、张紧轮、带轮的配合关系，能够直观展示配气相位的传动逻辑，方便结构设计人员理解正时系统的张紧行程、安装定位要求。

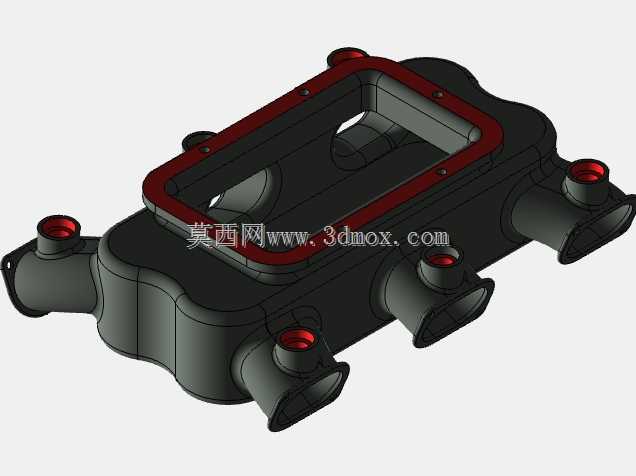

　　进气系统采用顶部集气腔的布置形式，三个大口径进气接口对应两侧气缸的进气分配，集气腔的容积设计经过匹配计算，能够保证各缸进气量的均匀性，避免出现各缸动力输出偏差过大的问题。排气系统采用双侧等长排气歧管设计，每侧六个排气口通过弯曲成型的歧管汇入排气总管，歧管的弯曲半径、管路长度都经过匹配，利用排气脉冲效应提升排气效率，同时降低排气过程中的气流干涉，建模时完整还原了歧管的空间走向，能够清晰看到管路与缸体、油底壳、周边附件的间隙关系，避免实际装配时出现运动干涉。

　　从安装边界来看，这套动力单元的整机长度、宽度、高度尺寸完全适配常规大排量乘用车的发动机舱空间，前端轮系的布置预留了发电机、空调压缩机、水泵等附件的安装位置，安装支脚的位置与整车副车架的安装点对应，能够直接用于整车总布置的匹配校核。油底壳采用湿式结构设计，底部的造型经过避让处理，预留了前桥驱动轴、转向拉杆的运动空间，避免车辆在极限转向、悬架跳动过程中出现运动部件磕碰。整机的外部附件布局充分考虑了后期维护的便利性，机油滤清器、火花塞、点火线圈等需要定期更换的部件都布置在易操作的位置，不需要拆解周边大部件即可完成常规保养作业。

　　在建模细节处理上，所有零部件的配合关系都按照实际装配要求设置，缸体与缸盖之间的密封面、正时系统的张紧间隙、各管路的连接密封结构都做了还原，能够直接用于装配工艺的模拟验证，检查零部件之间的干涉情况，也可以作为内燃机结构教学的直观演示模型，帮助初学者理解V型多缸发动机的工作原理、各系统的组成以及装配关系。对于从事整车动力匹配、发动机结构设计的工程人员来说，这类完整的动力单元模型能够大幅缩短前期方案布置的周期，直接在现有结构基础上调整参数，适配不同的车型定位与动力输出要求。
