复古舰船操舵转向操控装置结构

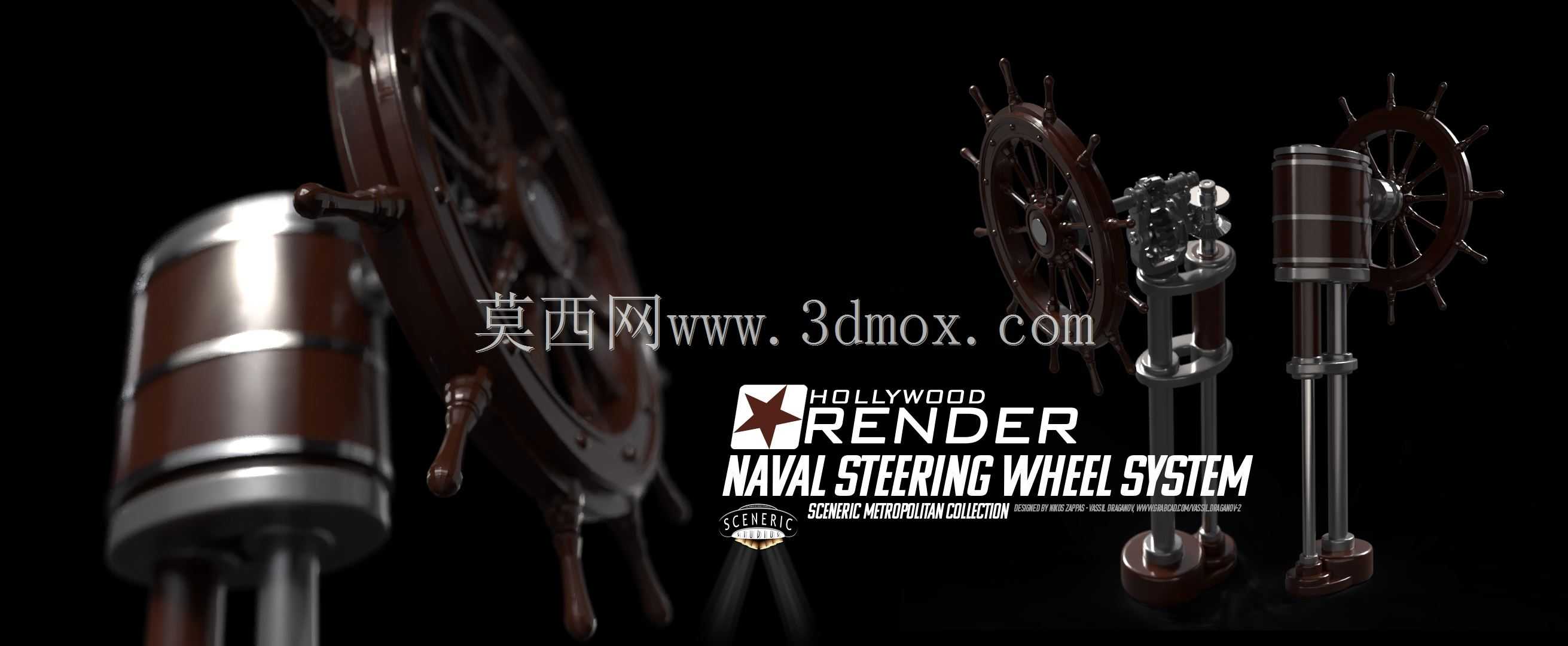

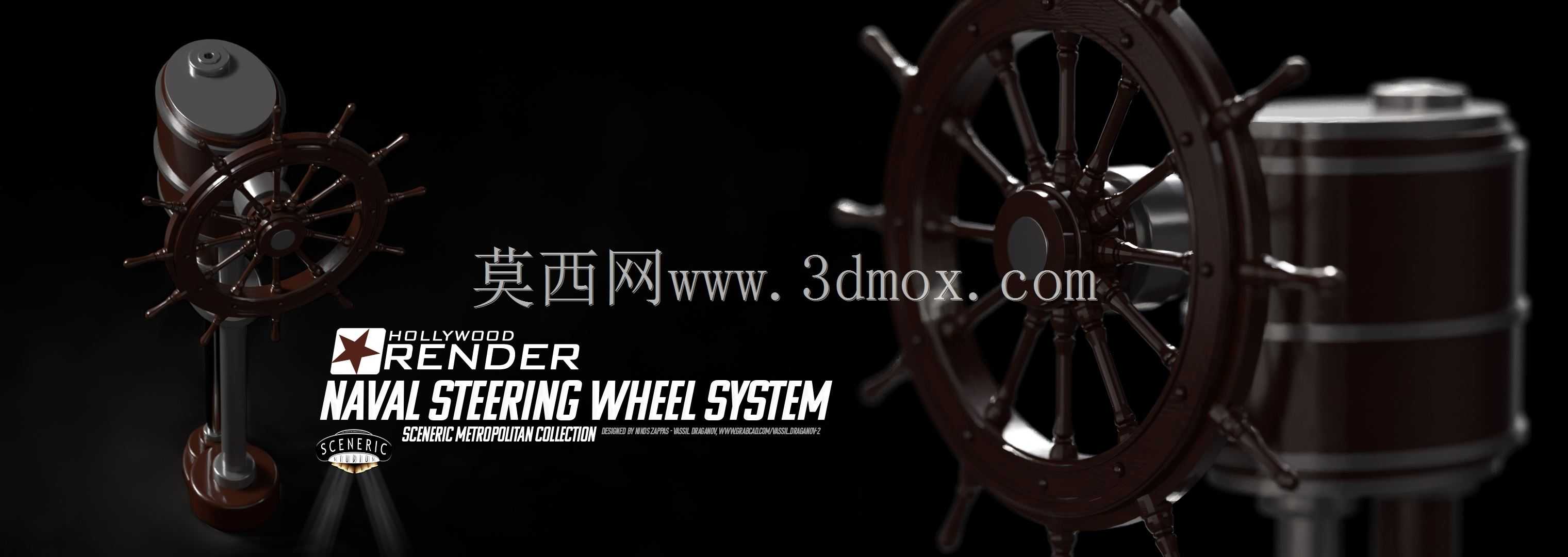

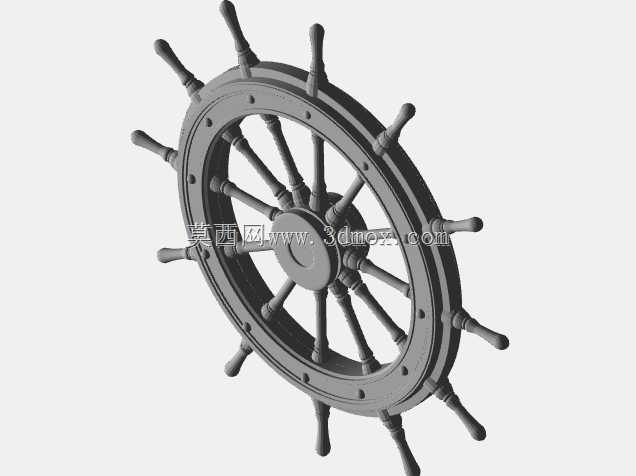

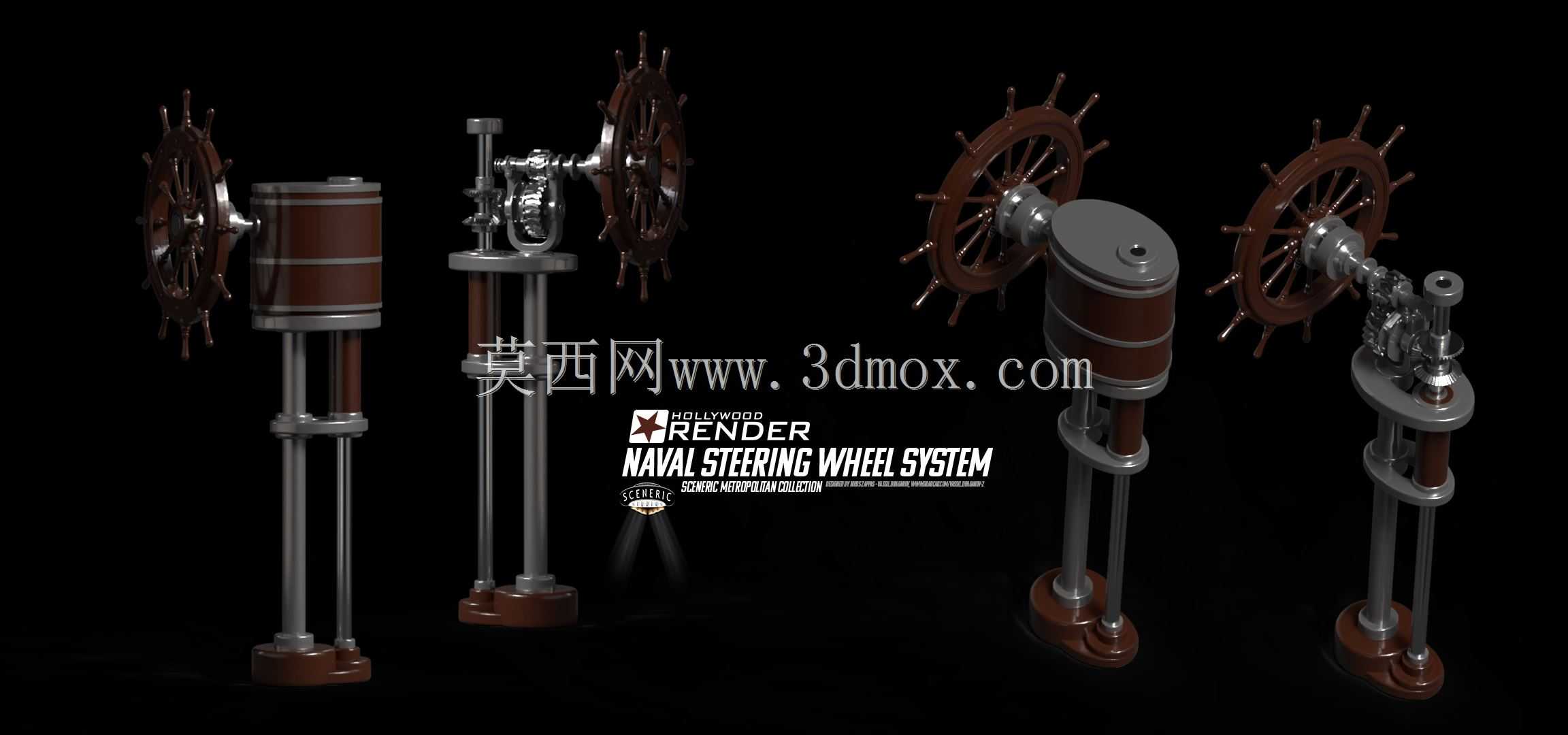

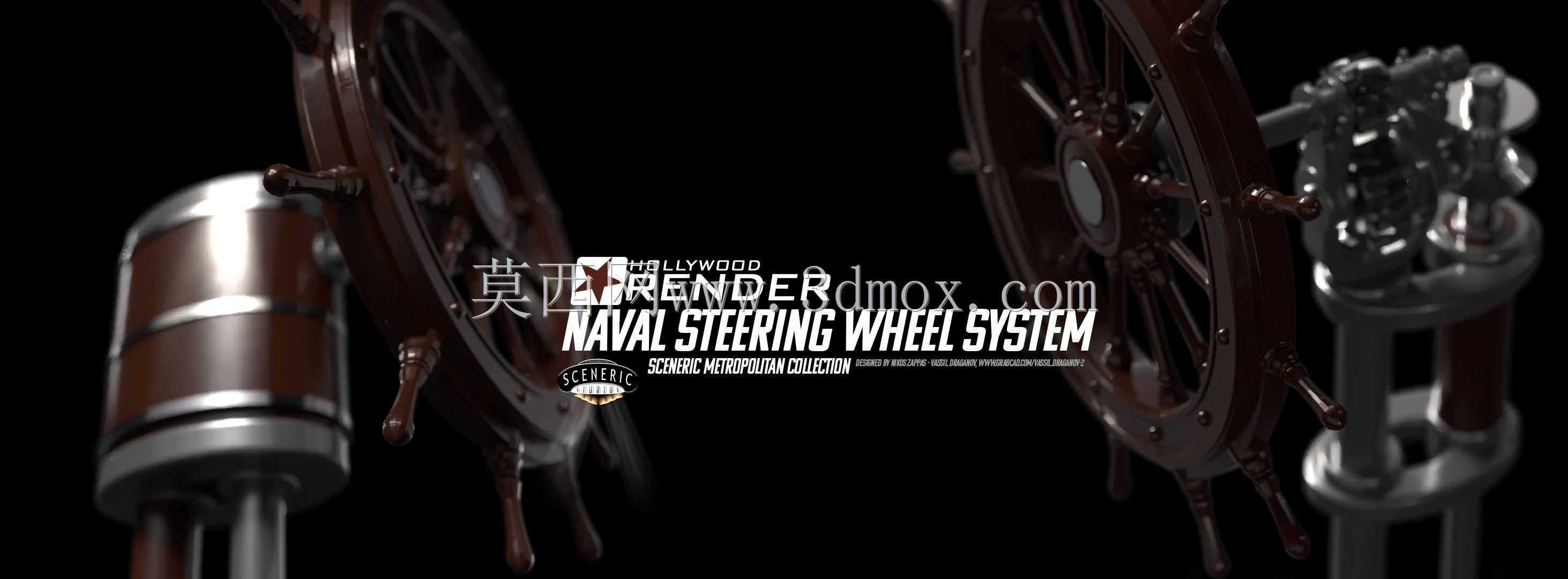

　　这套操舵装置主要适配复古风格舰船、仿古航海主题陈设、影视道具类舰船场景的操控端搭建，核心作用是将舵手施加的转动力矩通过机械传动结构传递至舵叶执行端，完成舰船航向的调整控制。从结构组成来看，整套装置包含舵轮操作端、立柱支撑总成、传动连接基座三个核心部分，舵轮采用多辐条轮缘结构，轮缘做了防滑包覆处理，操作时握持手感贴合手部施力曲线，辐条与轮毂的连接位置做了加强筋过渡，可承受大角度急打舵时的瞬时扭矩，避免长期交变载荷下出现辐条断裂的问题。

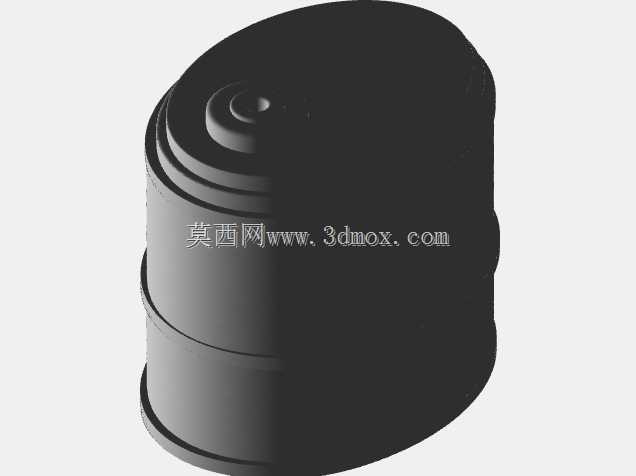

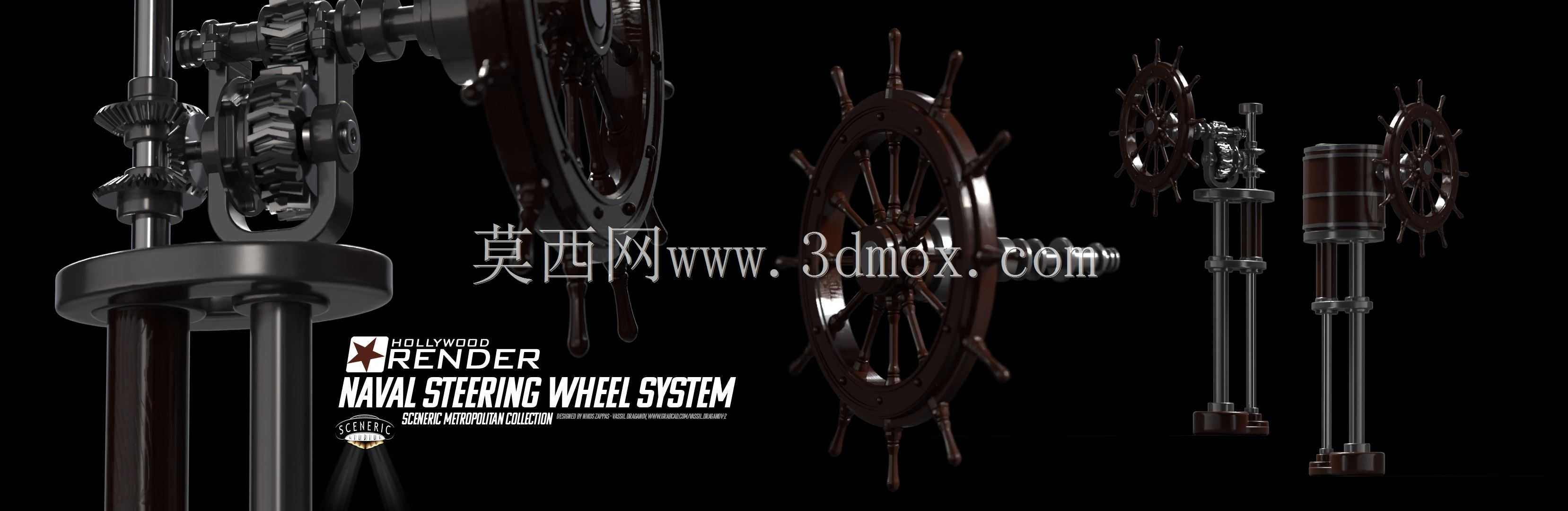

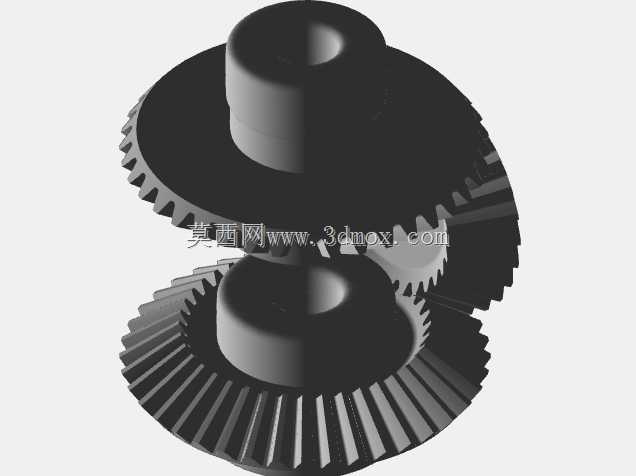

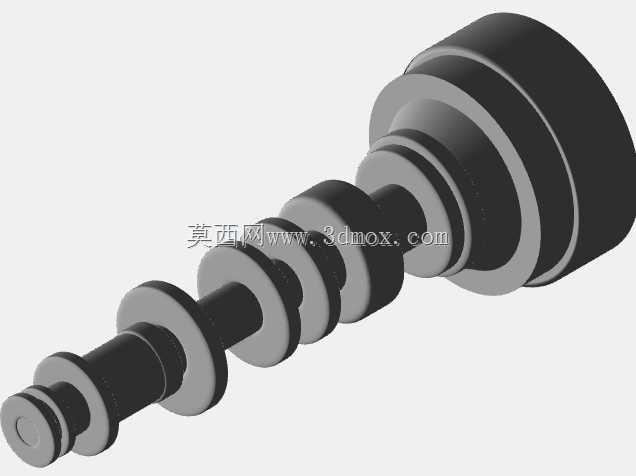

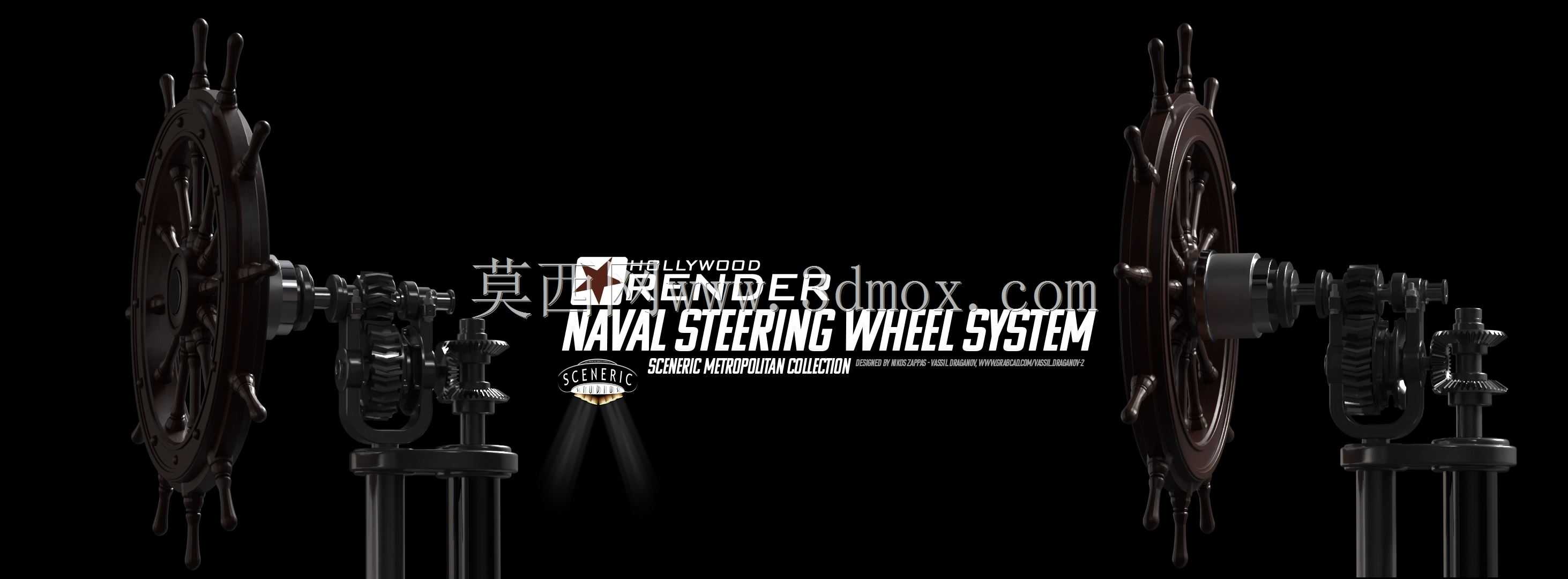

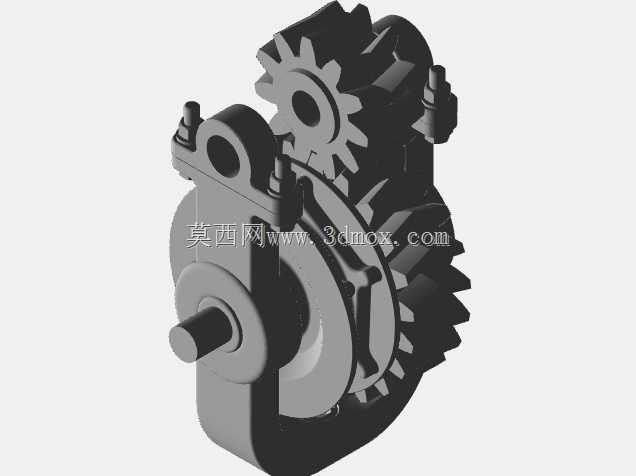

　　立柱支撑部分采用双导杆配合套筒的结构，既可以承担舵轮端的竖向载荷，也能为内部的传动杆提供径向限位，防止传动过程中出现杆体晃动导致的舵角反馈偏差，立柱底部的安装法兰预留了均匀分布的螺栓孔，可直接固定在驾驶舱甲板的预埋安装座上，安装时需要保证立柱的竖向垂直度偏差不超过千分之二，否则会加剧传动杆与套筒内壁的磨损，缩短整套装置的维护周期。传动基座部分集成了齿轮换向结构，可将舵轮输入的水平旋转运动转换为垂直方向的传动输出，适配不同走线路径的舵系传动布局，齿轮啮合侧隙控制在0.1到0.2毫米之间，既可以保证传动过程无卡滞，也能避免虚位过大导致的舵角操控滞后，基座外壳做了密封处理，可阻挡驾驶舱内的潮气、盐雾侵入内部齿轮副，减少锈蚀风险。

　　从安装边界来看，单组操舵装置的横向占用空间可适配常规舰船驾驶舱的布局要求，多组并排安装时预留足够的操作间隙即可，不会出现舵轮转动时互相干涉的问题，装置的整体重心落在立柱底部法兰的中心范围内，安装后无需额外做配重固定即可满足稳性要求。在实际应用中，这类操舵装置既可以作为功能性操控部件安装在仿古观光船、航海主题体验馆的模拟驾驶台上，也可以作为高精度陈设部件用于海事博物馆的场景复原，结构上还原了传统蒸汽时代舰船操舵系统的机械特征，同时在传动精度、结构可靠性上做了适配现代使用场景的优化，不需要配套复杂的液压助力系统即可实现顺畅的舵角操控，维护时仅需定期对齿轮副、传动杆的铰接位置加注润滑脂，检查法兰固定螺栓的预紧力即可，日常运维成本较低。

　　设计过程中优先考虑了操作的人机工程学，舵轮的安装高度适配成年操作者站立操作的舒适抬臂范围，不需要过度抬肩或者弯腰即可完成全角度打舵操作，长时间操作不易产生肌肉疲劳，舵轮的转动阻尼做了梯度调校，小角度修正航向时阻尼较轻，可实现精准的舵角微调，大角度转向时阻尼随转动角度线性提升，给操作者清晰的力反馈，避免打舵过量导致的航向过冲。立柱表面的装饰环带不仅是外观装饰件，也可以作为传动杆的检修口定位标记，需要拆解维护内部传动结构时，可对应标记位置快速拆卸对应的包覆件，不需要整体拆解立柱结构，大幅降低现场维护的工作量。基座与立柱的连接位置做了定位止口，现场安装时可快速对准装配位置，不需要反复调整同轴度，降低现场安装的调试难度。整套结构的受力路径经过优化，舵轮上的操作力直接通过轮毂传递到内部传动杆，不会对立柱的包覆外壳产生额外载荷，外壳仅承担防护和装饰作用，可采用不同材质的饰面适配不同的装修风格，不会影响整体的结构强度。
