八推进器布局小型水下航行器结构设计

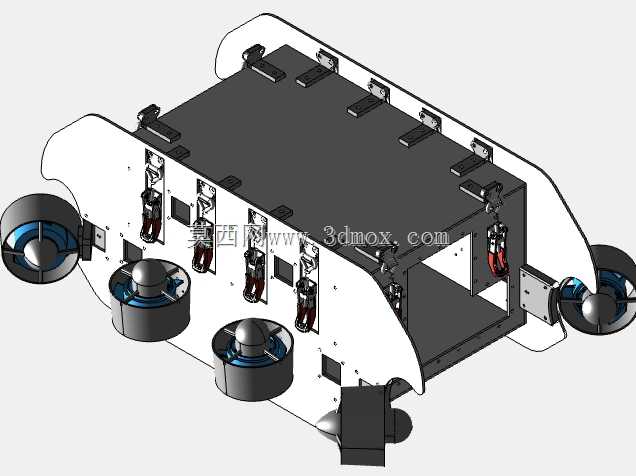

　　这款小型水下航行器采用八推进器全向布局方案，核心面向近岸浅水域的水下观测、坝体检测、小型水下作业辅助场景设计，区别于常规四推进器ROV仅能实现进退、升降、转向的基础运动能力，八组推进器的冗余布局可覆盖横移、俯仰、滚转全自由度姿态调整，在水流扰动较强的近岸水域、狭窄的管道内部、坝体缝隙等复杂作业环境下，能保持更稳定的悬停精度，避免因水流冲击出现姿态偏移影响观测或作业精度。从结构设计逻辑来看，整体采用开架式承载框架作为主体结构，框架两侧设置弧形导流护板，一方面可降低航行过程中的迎流阻力，减少紊流对推进器入流的干扰，另一方面可对侧面安装的垂直推进器、电气接插件形成物理防护，避免航行过程中碰撞礁石、管壁等障碍物造成部件损坏。八组推进器采用分层布置逻辑：框架底部对称布置两组垂直向下的推进器，负责提供升沉方向的主推力，配合框架前后端对称布置的四组水平方向推进器，可实现水平面内进退、横移、原地转向的全向运动，剩余两组推进器布置在框架侧方的倾斜安装位，用于提供姿态调整的辅助力矩，抵消水流冲击带来的俯仰、滚转力矩，无需额外调整重心即可实现±15度范围内的姿态微调，适配倾斜壁面的观测、近距离作业需求。

　　框架主体采用模块化拼接设计，所有推进器安装座均设置独立的定位止口与安装孔位，可根据实际作业需求调整推进器的安装角度，也可快速更换不同推力规格的推进器模块，适配不同载重、不同航速的作业需求；框架中部预留的开放式安装舱位，可根据任务需求搭载观测摄像头、小型机械手、水质检测传感器等不同功能模块，舱位周边预留的标准安装孔位可直接固定通用规格的水下密封舱，无需额外打孔改造即可完成功能拓展。

　　从安装边界与尺寸适配角度来看，整体结构的外轮廓尺寸控制在小型便携作业设备的范畴内，单人即可完成搬运与布放作业，所有突出于框架主体的部件均不超出两侧护板的外轮廓边界，布放与回收过程中不会出现部件勾挂缆绳、防护网的问题；推进器的安装位置均预留了足够的进水、出水流道空间，推进器叶轮端面与框架结构的间距大于1.5倍叶轮直径，避免框架结构遮挡流道造成推力损失，同时减少推进器工作时产生的紊流对框架本体的冲击，降低航行过程中的结构振动。

　　电气接插件全部布置在框架内侧的防护区域，接插件的安装面设置有导流挡边，可避免航行过程中水流直接冲击接插件密封面，降低密封失效的风险；框架底部设置有配重安装位，可根据搭载的任务模块重量调整配重块的数量与位置，确保航行器整体重心位于浮心正下方，提升无动力状态下的姿态自稳能力。在实际作业场景中，这类八推进器小型潜航器可适配水库坝体裂缝检测、水下管线巡检、近岸水产养殖区水下观测、沉船考古前期摸排等多种任务场景，全向运动能力可让其在狭窄的坝体缝隙、管线密集的水下区域灵活移动，无需大半径转向即可调整观测位置，相比常规布局的小型潜航器，作业效率可提升40%以上，同时冗余推进器设计可在单组推进器出现故障时，通过剩余推进器的推力分配实现安全返航，提升水下作业的可靠性。结构设计过程中充分考虑了水下承压与防腐需求，所有结构连接位均设置密封槽，金属结构件采用防腐处理工艺，可在淡水环境下长期使用，也可通过更换密封件与防腐涂层适配浅海作业场景。
