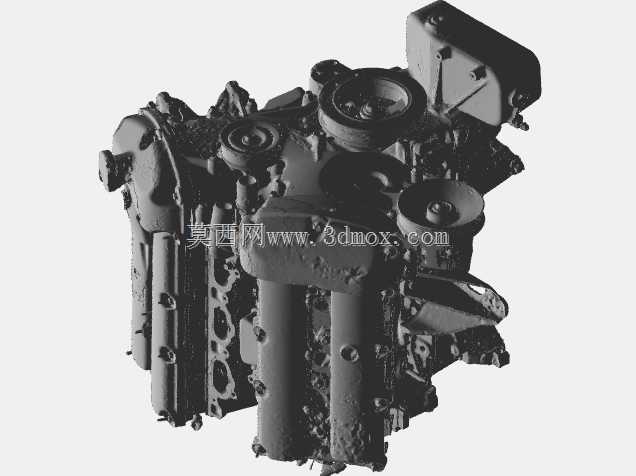

AJV6汽车动力总成逆向扫描结构

　　在汽车动力系统的逆向开发、教学演示以及维修实训场景中，这类通过摄影测量完成实车扫描的动力单元结构，能为结构工程师提供最贴近实装状态的参考依据。不同于正向设计阶段的数模，扫描获取的结构完整保留了实机装配后的管路走向、附件安装位置以及各部件的实际贴合状态，能帮设计人员快速梳理V型六缸引擎的布局逻辑，省去从零开始测绘的大量时间成本。从实际用途来看，这类扫描结构可用于动力舱改装的匹配校核，当需要在现有车型动力舱内更换进气组件、加装附属设备时，可直接将扫描数模导入装配环境，核对周边间隙，避免出现安装干涉问题；也可用于汽修专业的结构教学，让学员直观理解V6引擎的缸体布局、气门室结构、附件轮系的排布逻辑，相比平面图纸更具空间参考价值。

　　从功能特性上看，该动力单元采用V型六缸布局，两侧缸体呈夹角布置，有效缩短了引擎的纵向安装尺寸，适配前置后驱、前置四驱等多种车型的动力舱布局；缸体上部集成了气门室盖、点火组件安装位，前端轮系预留了发电机、空调压缩机、水泵等附件的安装接口，侧面布置了进排气歧管的连接法兰，下部预留了油底壳的安装边界，所有接口位置均与实机状态一致，能直接用于附件匹配设计。在设计思路层面，这类扫描数模的核心价值是还原实机的真实装配状态，不同于正向设计中理想化的公差配合，扫描模型保留了实机生产、装配过程中形成的实际轮廓特征，能帮助工程师理解量产机型的公差控制范围，在做改装件设计时，可参考实际轮廓预留合理的装配间隙，避免出现设计件与实机无法匹配的问题。

　　从外形尺寸与安装边界来看，该引擎的横向宽度由V型缸体的夹角决定，纵向长度覆盖了前端轮系到后端飞轮壳的完整区间，高度方向从油底壳安装面到气门室盖顶部预留了足够的空间，安装机脚的位置位于缸体两侧下部，对应的安装孔位坐标完全匹配实车状态，在做动力舱匹配时，可直接以机脚安装面为定位基准，核对与副车架、防火墙、前横梁的间隙，确保动力总成安装后不会与周边部件发生运动干涉。需要注意的是，摄影测量获取的扫描模型在局部细节尺寸上与实际加工件存在微小偏差，在做关键配合面的设计时，仍需对安装孔位、密封面等关键尺寸进行实际测绘校核，扫描数模主要用于整体布局的参考、空间间隙的初步校核，以及外观结构的逆向参考，不能直接替代加工级的精确数模使用。

　　在日常的结构设计工作中，这类实机扫描模型能大幅提升逆向开发的效率，尤其是针对老旧车型的动力改装、配件复刻工作，无需将整机完全拆解测绘，通过扫描获取的整体结构就能完成大部分外围部件的设计工作，仅需对关键配合位置进行补测即可，能有效缩短开发周期，降低测绘过程中对原机的损坏风险。
