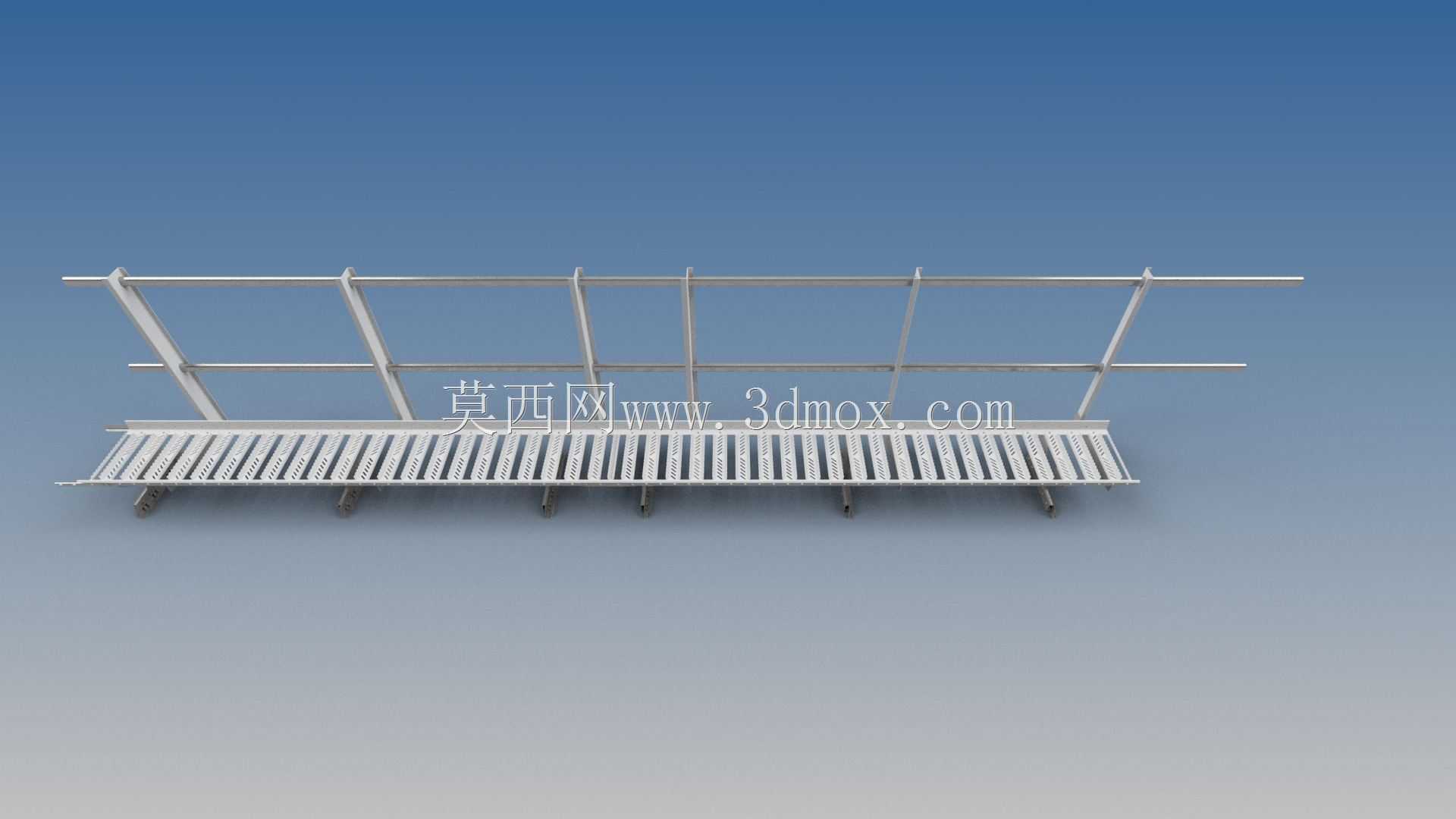

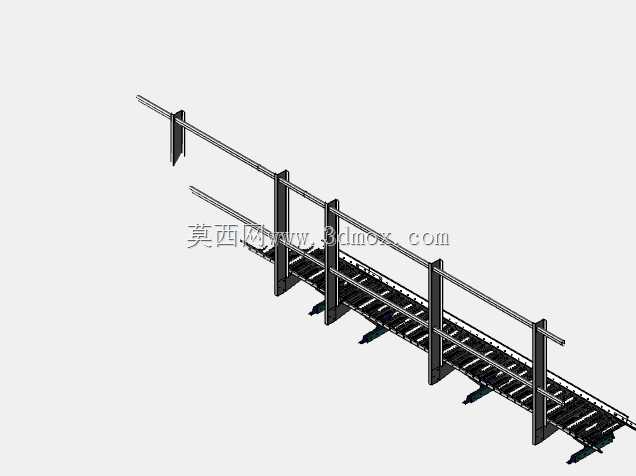

直立锁边金属屋面过渡走道平台结构

　　这套直立锁边金属屋面配套的过渡走道平台，主要服务于工业厂房、大型公共场馆金属屋面系统的日常运维、检修作业场景，解决直立锁边屋面板肋条凸起、表面光滑无落脚区域，运维人员行走易打滑、踩踏破坏屋面锁边结构的痛点。从结构设计逻辑来看，整个平台采用模块化分块设计，单块踏板单元采用格栅式镂空结构，格栅条沿平台宽度方向等距排布，镂空占比控制在40%左右，既可以快速排走屋面的雨水、积雪，避免平台表面积水打滑，也能大幅降低平台自身重量，减少对屋面结构的额外荷载，同时格栅条表面做了滚压防滑纹路处理，即便在潮湿、结霜的屋面环境下，也能为作业人员提供足够的行走摩擦力。

　　平台的支撑结构完全适配直立锁边屋面的板型特征，支撑脚采用与屋面板肋弧度匹配的卡扣式设计，安装时不需要在屋面板上打孔钻眼，直接通过专用夹具卡在锁边肋上即可完成固定，从根源上避免了打孔带来的屋面漏水隐患，支撑脚与屋面板接触的位置还垫有三元乙丙橡胶缓冲垫，既可以分散平台荷载，避免局部应力集中压变形屋面板，也能防止不同金属接触产生的电化学腐蚀，延长整套结构的使用寿命。

　　平台侧边的防护护栏采用双横杆搭配等距立柱的结构形式，护栏高度符合屋面临边作业的安全防护要求，立柱与踏板框架采用螺栓装配式连接，不需要现场焊接，所有构件都可以在工厂预制完成后运输到现场拼装，大幅降低高空作业的施工难度与安全风险，护栏的横杆采用圆管型材，表面做钝化防腐处理，能够长期耐受户外紫外线、雨雪、温差变化带来的腐蚀影响，不会出现短时间内锈蚀掉漆的问题。在安装边界的适配设计上，整套平台的长度方向可以根据屋面的实际跨度进行多段拼接，单段平台的宽度控制在常规单人行走与工具携带的合理尺寸范围内，平台两端的过渡段做了斜坡收边处理，能够平顺衔接屋面的不同高差区域，避免出现台阶式的磕碰风险，同时平台的排布完全避开屋面的落水口、通风基座、光伏支架等突出构件，不会影响屋面原有设施的正常功能。

　　从实际使用的角度来看，这类过渡走道平台不仅可以作为日常巡检的固定行走通道，也可以作为屋面设备安装、维修时的临时物料堆放平台，格栅式的结构不会阻挡屋面的排水路径，即便在暴雨天气也不会出现积水壅塞的问题，装配式的结构也方便后期根据屋面运维需求调整平台的走向与长度，不需要大规模拆除原有构件。在结构强度校核层面，踏板的格栅条截面经过优化，在满足单人携带工具行走的荷载要求前提下，尽可能减小型材的壁厚，控制整体重量，护栏的立柱间距经过反复验算，能够承受人员意外倚靠时的侧向冲击力，不会出现变形脱落的问题，支撑脚的夹具夹紧力经过测试，能够满足当地最大风力工况下的抗拔要求，不会出现平台被风掀动移位的情况。整套结构的所有外露构件都做了统一的防腐处理，适配户外长期使用的环境要求，连接螺栓全部采用不锈钢材质，避免长期使用后螺栓锈蚀无法拆卸维护的问题，踏板与支撑框架之间采用沉头螺栓固定，螺栓头完全埋入踏板表面以下，不会出现凸起磕碰作业人员鞋底的情况，细节处的设计完全贴合屋面高空作业的实际使用需求。
