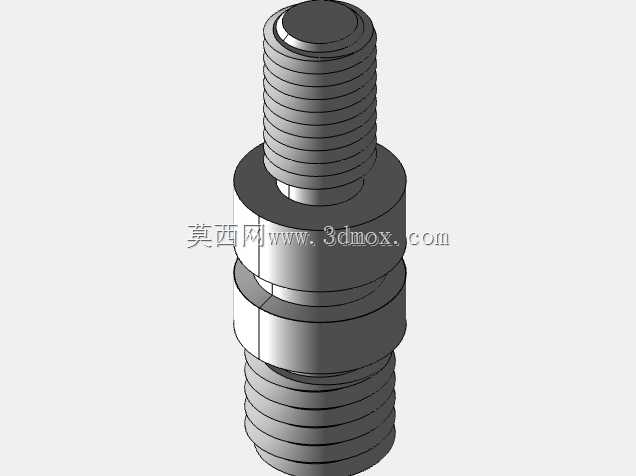

外螺纹中间凸台双头连接螺柱结构

　　这类带中间凸台的双头外螺纹连接件，在输配电线路金具、高压设备柜体装配、重型机械机架拼接场景中应用十分广泛，不同于普通等长双头螺柱，中间的环形凸台是整个零件的核心功能结构，装配时可以直接作为轴向定位基准，不需要额外加装轴套或者调整垫片来控制两端螺纹的旋入深度，能大幅降低现场装配的调整工作量，尤其适合批量装配的生产线工位使用。

　　从结构设计逻辑来看，两端螺纹段的长度是根据实际连接场景的夹持厚度确定的，一端用于旋入基体的螺纹孔内，凸台端面贴合基体安装面后即可完成定位，另一端用于穿过被连接件的光孔后配合螺母锁紧，凸台的外径比两端螺纹大径大出2到3个螺距的尺寸，既可以保证锁紧时凸台端面有足够的承压面积，避免压伤被连接件的表面，也能在装配时起到导向作用，防止螺柱旋入时出现偏斜导致螺纹乱牙。建模时需要注意螺纹收尾处的退刀槽结构，退刀槽的宽度要匹配常用螺纹加工刀具的刃宽，槽深略大于螺纹牙底深度，保证车削螺纹时刀具可以顺利退刀，不会在凸台端面处残留不完整的螺纹牙，影响装配时的端面贴合度。

　　实际选型使用时，要先确认两端螺纹的公称直径和螺距是否匹配基体和被连接件的螺纹规格，凸台的厚度决定了螺柱的轴向定位精度，常规工况下凸台厚度取公称直径的0.8倍即可满足强度要求，如果是承受交变载荷的振动工况，凸台厚度可以适当增加，同时在凸台与螺纹段的衔接处加工R0.5到R1的圆角过渡，避免应力集中导致螺柱在交变载荷下从衔接处断裂。安装边界方面，螺柱旋入基体端的螺纹长度要保证旋入深度不小于1.5倍公称直径，才能达到足够的连接强度，穿过被连接件的一端要预留出至少2个螺距的长度露出螺母，保证锁紧可靠，凸台的外径要比被连接件的安装过孔小0.2到0.3毫米，既可以顺利穿过安装孔，也不会因为间隙过大导致装配后出现同轴度偏差。

　　这类零件的材质通常根据使用工况选择，普通室内设备装配用45号钢调质处理即可满足强度要求，户外输配电场景或者有防腐要求的工况则会选用不锈钢或者镀锌碳钢材质，建模时需要注意螺纹的牙型角符合普通公制螺纹的60度标准，凸台的两个端面要保证与螺柱轴线的垂直度公差在0.05毫米以内，否则锁紧时会出现偏载，导致螺纹受力不均，降低连接的可靠性。不同于标准等长双头螺柱，这种带定位凸台的结构不需要在装配时测量螺柱的旋入深度，工人只需要将螺柱旋入到凸台贴紧基体表面即可，能有效避免人工操作时旋入深度不足或者过深导致的装配问题，在高压隔离开关、线路金具、重型设备的模块化拼接场景中，这种结构的连接件已经逐步替代了普通双头螺柱，因为其自带定位基准的特性，能大幅提升装配一致性，降低后期维护时的拆装难度，拆装时只需要松开外侧的螺母即可取下被连接件，螺柱本身可以保留在基体上，不需要反复旋入旋出损伤基体的内螺纹。
