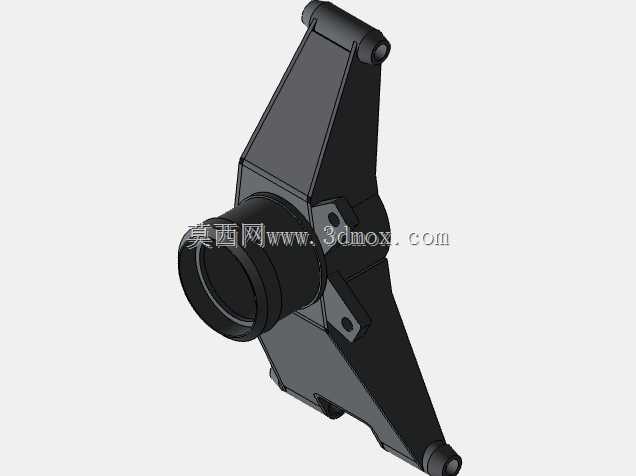

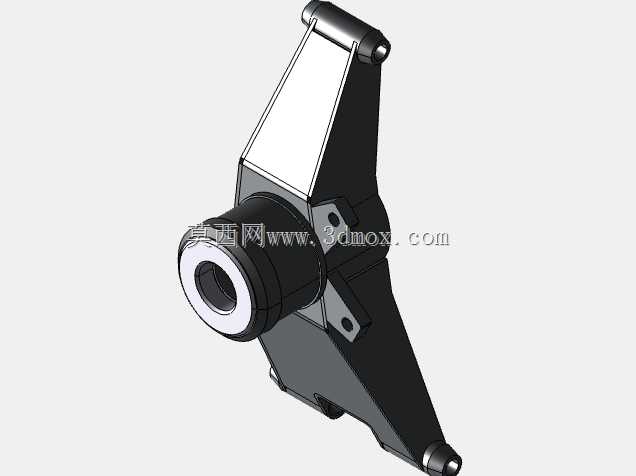

爱沙尼亚20型左后转向节结构设计

　　该零件为非道路行走设备配套的左后侧转向承载构件，对应爱沙尼亚20型设备的底盘行走系统安装位，主要承担车轮端的载荷传递与转向动作执行功能，在整机行驶过程中，既要承受来自路面的垂直冲击、纵向制动力与侧向转向力，还要为转向拉杆、制动组件、轮毂轴承提供精准的安装基准，是行走系统中连接悬架与车轮的核心受力部件。

　　从实际应用场景来看，这类转向节多用于小型农用作业机械、场地通勤非道路车辆的后驱动转向桥，作业场景涵盖泥泞田间转运、厂区短距物料搬运、硬质铺装路面低速行驶等多种工况，对构件的抗冲击韧性、安装位形位公差有较高要求，一旦安装基准出现偏差，会直接导致轮胎偏磨、转向卡滞、行驶抖动等问题，严重时还会引发焊缝开裂、连接螺栓断裂等失效风险。

　　设计过程中优先遵循载荷传递路径最短的原则，主体承力臂采用变截面箱型结构，在轮轴安装座与悬架连接耳的过渡区域做了大圆弧倒角处理，避免应力集中导致的疲劳失效；轮轴安装端采用阶梯孔结构，内置轴承安装位的同轴度公差控制在0.02mm以内，端面设置有密封件安装槽，可适配标准接触式橡胶油封，防止作业过程中泥水、粉尘进入轴承腔造成润滑失效。上部延伸的支臂为转向拉杆连接位，两个螺栓安装孔的中心距与原厂配件保持完全一致，孔位周边做了局部加厚处理，可承受转向过程中拉杆传递的最大拉力，不会出现孔位变形导致的转向虚位问题。

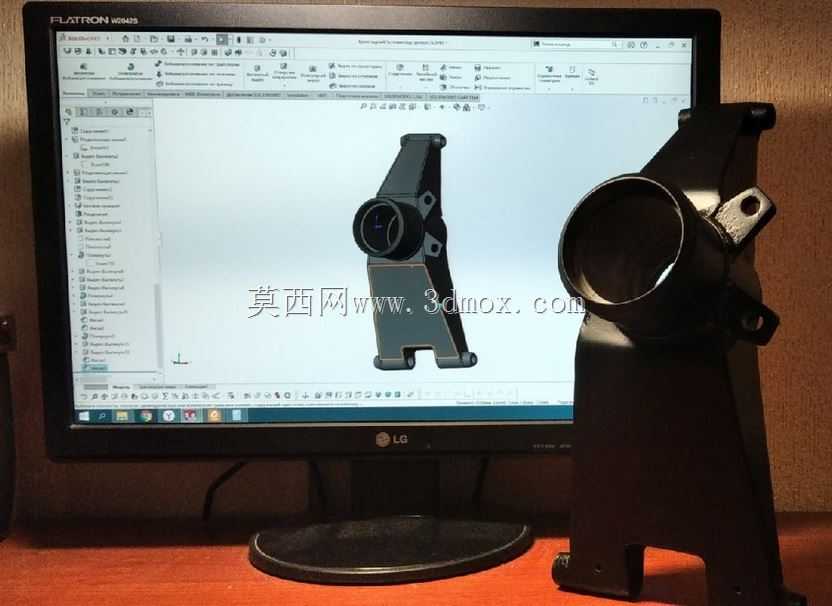

　　安装边界方面，轮轴安装座的中心到悬架连接耳定位面的垂直距离严格匹配原车桥的安装尺寸，三个固定螺栓孔的位置度公差满足直接互换要求，不需要对原车桥部件做任何二次加工即可完成装配；转向支臂端的锥孔连接位角度经过反复校核，转向全过程中不会与桥壳、制动底板发生运动干涉，左右转向极限角度与原厂设计保持一致，保证最小转弯半径符合整机设计要求。零件的外形轮廓完全参照原厂实物测绘建模，所有安装面的加工余量预留合理，铸造拔模斜度控制在1.5度到3度之间，适配普通砂型铸造的工艺要求，不需要额外做工艺补正即可直接用于毛坯生产。

　　从结构强度角度考量，承力臂的壁厚根据受力大小做了差异化设计，高应力区域壁厚比非受力区域厚2mm，在保证整体强度满足1.5倍额定载荷冲击要求的前提下，尽可能降低零件自重，减少簧下质量，提升行走系统的减震响应性能。零件表面的加强筋布置完全顺着载荷传递方向设置，没有多余的结构凸起，既不会在铸造过程中产生缩孔缺陷，也能在受力时将载荷均匀分散到整个承力臂上，避免局部应力过载。制动组件安装位的平面度公差控制在0.05mm以内，可保证制动盘安装后端面跳动量符合要求，减少制动过程中的抖动与异响问题。

　　建模过程中对所有装配间隙做了校核，轮毂轴承安装后与转向节本体的间隙、制动盘与转向节的安全间隙、转向拉杆摆动时与周边部件的间隙都预留了足够的安全余量，即使在零件出现最大允许弹性变形的情况下，也不会发生运动干涉。所有连接孔的孔径都按照标准螺栓的装配公差设计，过渡配合区域的公差带选择符合机械设计手册的相关要求，装配时不需要额外修配即可顺利安装，大幅降低现场装配的工作量。
