便携箱式集成显示操作终端结构设计

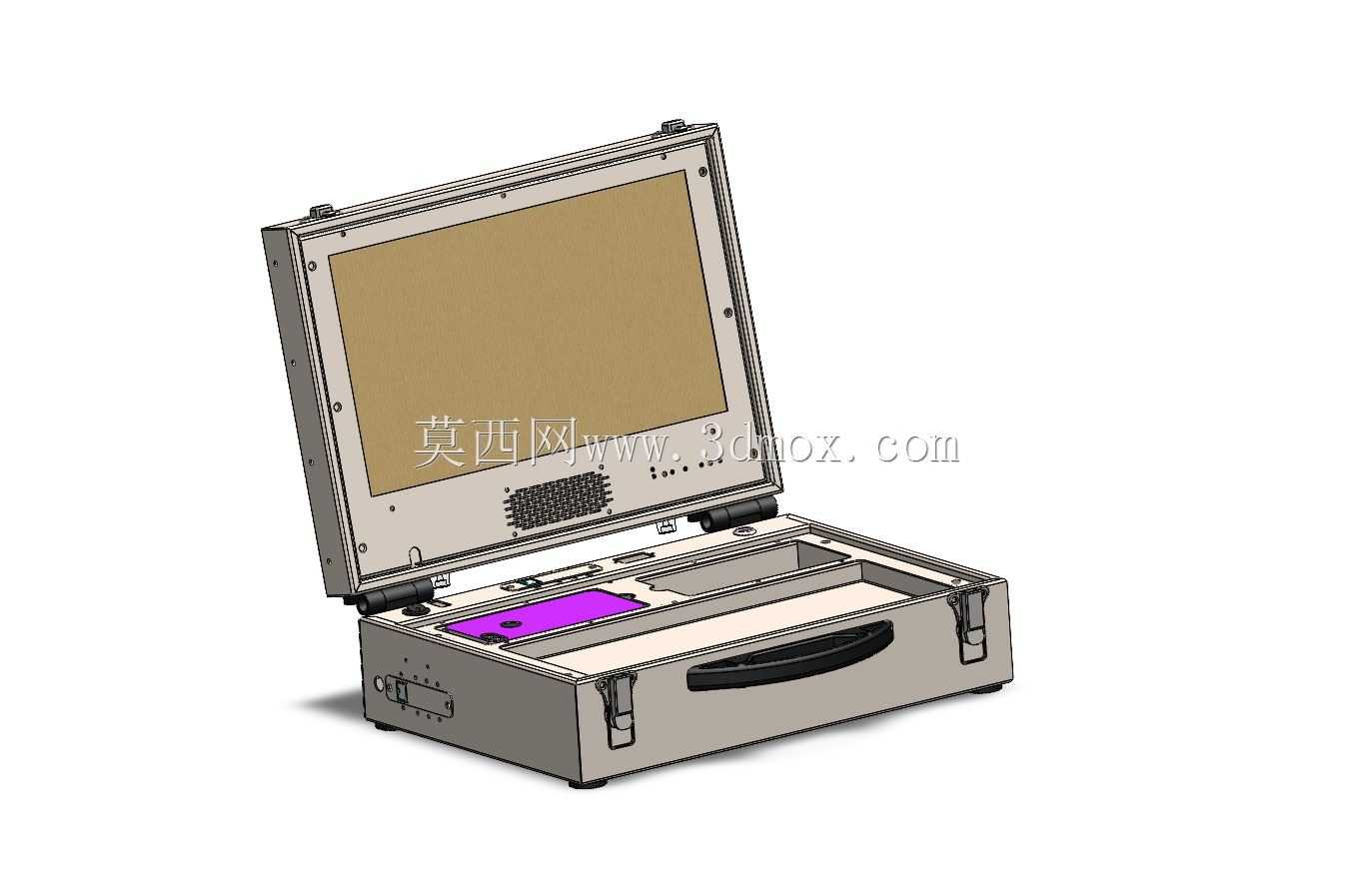

　　这款箱式集成操作终端的结构设计，核心围绕外场便携作业场景展开，区别于固定工位的工业操作设备，整体采用上翻盖手提箱式构型，闭合状态下可实现内部元器件的全封闭防护，适配野外检测、现场调试、移动运维等需要频繁转场的作业场景。从结构布局来看，上盖区域集成了显示模组安装位，设计时预留了显示面板的固定螺孔与走线槽位，显示区域周边做了加强筋结构，避免搬运过程中挤压造成面板碎裂，上盖与下箱体的连接采用阻尼转轴结构，可在0-120度开合角度范围内任意悬停，适配不同身高操作人员的坐姿、站姿操作视角，无需额外配置支撑结构。

　　下箱体作为核心承载区域，做了分层式仓位设计，靠近提手的一侧预留了功能模块安装位，可根据实际作业需求搭载数据采集模块、供电模块或者接口扩展板，仓位之间设置了走线缺口，方便内部线束的排布与固定，避免转场过程中线束拉扯造成接口松脱。箱体边缘采用铝合金包边结构，配合四个角的防撞护角，可承受1.2米高度自由跌落的冲击载荷，闭合处采用弹簧搭扣锁止，锁止力度经过调校，既可以保证运输过程中箱体不会意外开启，又能让操作人员无需额外工具即可快速开合。提手采用内嵌式弧形设计，握持位置做了防滑纹理处理，提手与箱体的连接点做了加强结构，单提手可承受整箱15kg的满载重量，满足长时间手提转运的需求。

　　从安装边界来看，箱体闭合状态下的外形尺寸控制在常规登机箱的尺寸范围内，可直接放入车载储物格或者常规工具柜，无需定制专用存储容器。箱体侧面预留了外接接口的安装位，可根据使用需求配置电源接口、数据传输接口、通讯接口，接口位置做了下沉式设计，避免外接插头突出箱体表面，在堆放或者碰撞时造成接口损坏。内部各安装位的公差设计考虑了不同批次元器件的尺寸偏差，螺孔位置采用通用化设计，可兼容市面上主流尺寸的工业显示屏、核心控制板卡，无需二次打孔修改即可完成装配。箱体内部的空余仓位可根据实际使用需求配置缓冲泡棉，对搭载的精密模块做二次防护，泡棉采用可模切的EVA材质，可根据不同模块的外形快速调整缓冲结构。

　　在结构强度校核阶段，针对上盖的显示区域做了抗弯强度仿真，在显示面板中心施加50N的均布载荷时，上盖的最大变形量不超过0.2mm，不会对显示面板造成挤压损伤；下箱体的底部设置了四个防滑脚垫，放置在操作台面上时的静摩擦系数大于0.6，操作过程中不会出现滑动移位。上下箱体的结合面设置了一圈密封胶条，闭合后可达到IP54的防护等级，能够阻挡日常作业环境中的粉尘、飞溅水滴侵入箱体内部，适配多粉尘、少量淋水的户外作业场景。整体结构没有采用复杂的异形曲面，所有钣金折弯件的折弯半径均采用行业通用标准，加工时无需定制特殊刀具，可有效降低加工成本，缩短生产周期，各零部件的装配顺序经过优化，全程采用标准紧固件连接，无需特殊工装即可完成整机组装，后期维护时可快速拆解更换故障部件。
