商用力量型复合训练健身器械结构设计

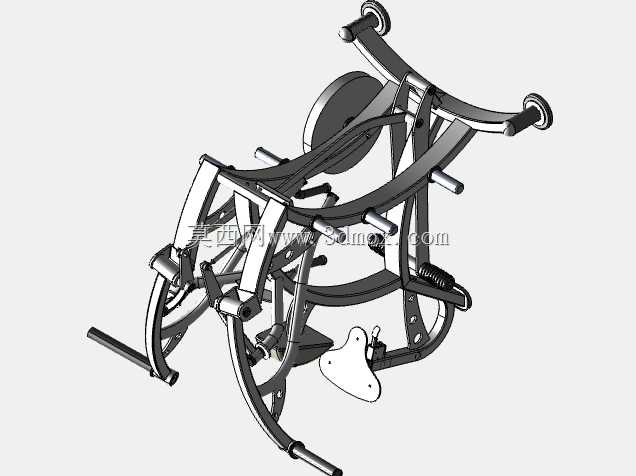

　　这款复合训练器械的结构设计，核心围绕商用健身房高频使用场景展开，区别于家用健身器材的轻量化设计逻辑，整体机架采用大截面弧形管材拼接，所有受力铰接点均配置自润滑衬套与限位轴肩，能够承受长期大载荷往复运动的磨损冲击，适配健身房日均上百次的训练使用频次，无需频繁拆解维护铰接部位。从实际训练用途来看，该器械整合了多关节复合推、拉类训练动作的运动轨迹，使用者可通过调整站位与握持位置，完成胸部、背部、肩部、上肢肌群的抗阻训练，无需在多台单功能器械间切换，能够有效节省商用健身场地的设备摆放空间，同时降低健身场馆的设备采购成本。

　　设计过程中，运动轨迹的拟合优先参考人体工学参数，握持把手的高度、间距以及运动摆臂的回转半径，均匹配155cm至190cm身高区间使用者的肢体活动范围，不同身高的训练者无需额外调整座椅或限位结构，即可找到适配的发力姿态，避免因轨迹不匹配造成的关节代偿损伤。机架底部的安装固定位预留了标准膨胀螺栓安装孔，安装边界可适配常规20mm厚度的商用地胶地面，无需额外做地面预埋处理，设备整体占地投影尺寸控制在合理区间，摆放时预留两侧各60cm的活动空间即可满足训练时的肢体伸展需求，不会与周边器械产生干涉。

　　器械的配重挂载位设计在机架后侧重心位置，挂载配重片后整机重心落在底部支撑框架的几何中心范围内，即使训练者在动作末端施加瞬时爆发力，设备也不会出现侧倾或翘边的情况，无需额外配置配重压块。所有握持部位均设计有防滑纹理安装位，可外包橡胶防滑套，避免训练时手部出汗打滑；摆臂的活动范围设置有软质限位缓冲结构，在动作行程终点不会产生刚性碰撞噪音，适配健身房对环境噪音的控制要求。从结构建模逻辑来看，所有管材拼接处均采用相贯线切割配合焊接坡口，建模时提前预留了焊接余量，避免实际生产时因焊接收缩造成装配尺寸偏差；铰接销轴的公差配合选用间隙配合基准，既保证摆臂转动无卡顿，又不会出现旷量过大导致的轨迹偏移。

　　器械底部的支撑脚设计有可调水平结构，可适应地面存在微小高度差的安装场景，调整后机架整体水平度误差可控制在1mm以内，保证摆臂运动时无偏载受力。不同于单功能训练器械的单一轨迹设计，这款器械的多组摆臂采用独立铰接结构，不同训练动作对应的摆臂运动互不干涉，使用者在切换训练动作时无需插拔锁定销调整结构，仅需更换握持位置即可完成动作切换，操作逻辑简单直观，即使是初次使用的训练者也能快速掌握使用方法。结构受力分析阶段，针对管材受力最大的铰接支点部位做了局部加厚处理，管壁厚度比非受力段增加2mm，能够承受最大150kg的训练载荷，满足专业健身训练的载荷需求。
