PVS14夜视仪物镜端替换锁紧环结构

　　在单兵夜视装备的日常运维与野外抢修场景中，PVS14作为列装范围极广的单目夜视设备，其物镜端的锁紧调节环属于高频损耗部件——长期在高低温交变、沙尘侵袭、外力磕碰的使用环境下，原配塑料锁紧环容易出现齿牙崩缺、螺纹滑丝、防滑棱磨损打滑的问题，直接影响物镜的焦距调节精度与镜身密封性能，很多一线使用者会遇到调节焦距时环体空转、锁紧后受震动偏移，导致观测画面虚焦的状况，这时候就需要结构强度更高、配合精度更稳定的替换零件来完成故障修复。

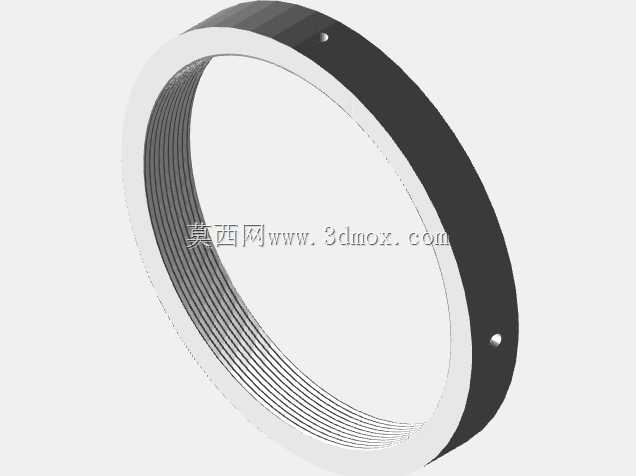

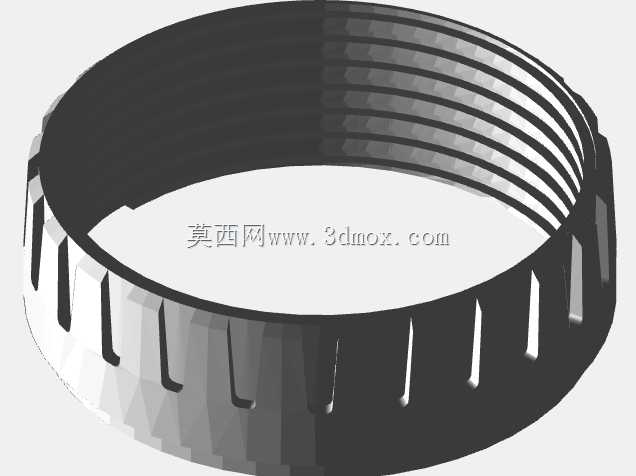

　　这款替换环的设计完全围绕原配部件的安装边界做适配，整体采用环形薄壁结构，环体内壁加工有与物镜筒外螺纹完全匹配的细牙螺纹，安装时不需要对原有镜身做任何打磨、扩孔等二次加工，直接替换损坏的原环即可完成装配，螺纹配合间隙控制在0.02mm以内，既保证旋动调节时的顺滑手感，又不会出现径向旷量导致的光轴偏移。环体外壁的防滑结构做了针对性优化，没有沿用原配环的浅细滚花，而是采用了等距分布的轴向直棱防滑齿，齿高0.8mm，齿侧做了15度的导向斜角，即使佩戴防寒手套或者战术手套操作，也能获得足够的摩擦力，不会出现调节打滑的问题，同时齿间的凹槽宽度控制在1.2mm，不容易积存沙尘泥污，在野外环境下使用后只需要用毛刷简单清扫就能去除缝隙里的杂物，不会因为异物卡滞导致调节受阻。

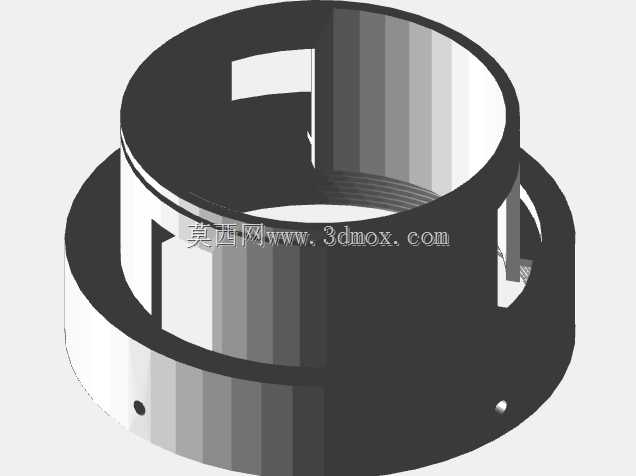

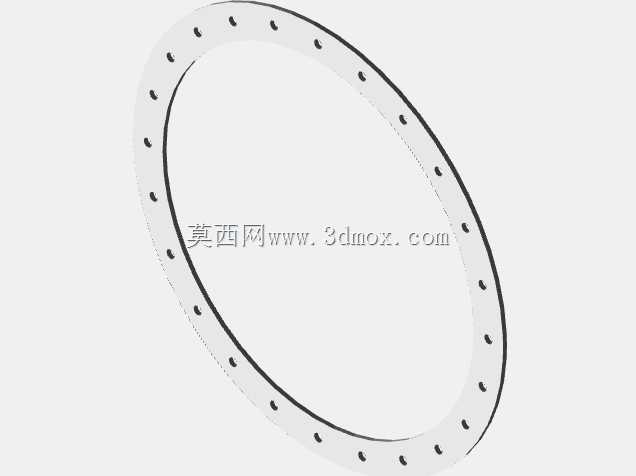

　　环体的轴向厚度完全匹配原配零件的尺寸，安装后不会突出物镜筒的原有安装端面，也不会向内过度延伸遮挡物镜的通光路径，通光内孔直径与原配环保持一致，边缘做了0.3mm的倒角处理，避免安装时刮伤物镜筒的表面阳极氧化层，同时也能消除内孔边缘的锐边反光，避免杂光进入光路影响观测效果。环体的前端面加工有一圈宽度0.5mm的密封槽，可以适配原配的O型密封圈，安装后能够维持镜身原有的IP67级密封性能，在雨天、涉水或者多尘环境下使用时，不会出现水汽、沙尘进入镜身内部损坏像增强器的问题。

　　从建模逻辑来看，这个零件的结构完全围绕易加工、易装配、高耐用性三个核心需求展开，没有多余的装饰性结构，所有尺寸公差都严格参照原配零件的实测数据设定，螺纹的旋合长度控制在3.5mm，既保证足够的连接强度，又不会因为旋合过长导致调节行程不足。防滑齿的排布做了等均分处理，一共36个直棱齿均匀分布在环体外周，不管从哪个角度握持都能找到合适的施力位置，齿根处做了R0.2的圆角过渡，避免应力集中导致齿部受外力冲击时断裂，相比原配的塑料材质结构，采用金属材质加工的这个替换环，抗冲击强度提升4倍以上，即使从1.5米高度跌落到硬质地面，也不会出现环体碎裂、齿牙崩落的问题。

　　在实际装配测试中，这个替换环能够完全兼容PVS14以及结构同源的PVS31夜视仪物镜端，不需要调整任何其他部件的位置，安装后焦距调节的阻尼感均匀一致，锁紧后能够承受10G的冲击震动不发生焦距偏移，完全满足野外作战、户外探险、夜间巡逻等场景下的使用需求。很多使用者在维护老旧夜视设备的时候，往往很难找到尺寸完全匹配的替换零件，要么是配件尺寸公差过大导致安装后旷量明显，要么是防滑结构设计不合理导致戴手套无法操作，这个替换环的设计就是从实际使用的痛点出发，完全复刻原配零件的安装接口尺寸，同时针对原配零件容易损坏的结构点做强化处理，不需要对原有设备做任何改造就能直接替换，大幅降低了夜视设备的运维成本，也减少了因为小零件损坏导致整台设备无法使用的状况。

　　环体的表面处理可以根据使用需求做不同的选择，不管是硬质阳极氧化的哑光黑表面，还是磷化处理的亚光表面，都不会产生反光，避免夜间使用时因为零件反光暴露位置，同时表面处理层的硬度足够高，长期使用也不会出现防滑齿磨损发亮的问题。整个零件的壁厚控制在2mm，在保证结构强度的前提下尽可能控制重量，整个环体的重量不到5g，安装后不会增加镜身前端的额外重量，也不会影响夜视仪安装在头盔上的重心平衡，长时间佩戴使用不会出现头重头沉的疲劳感。
