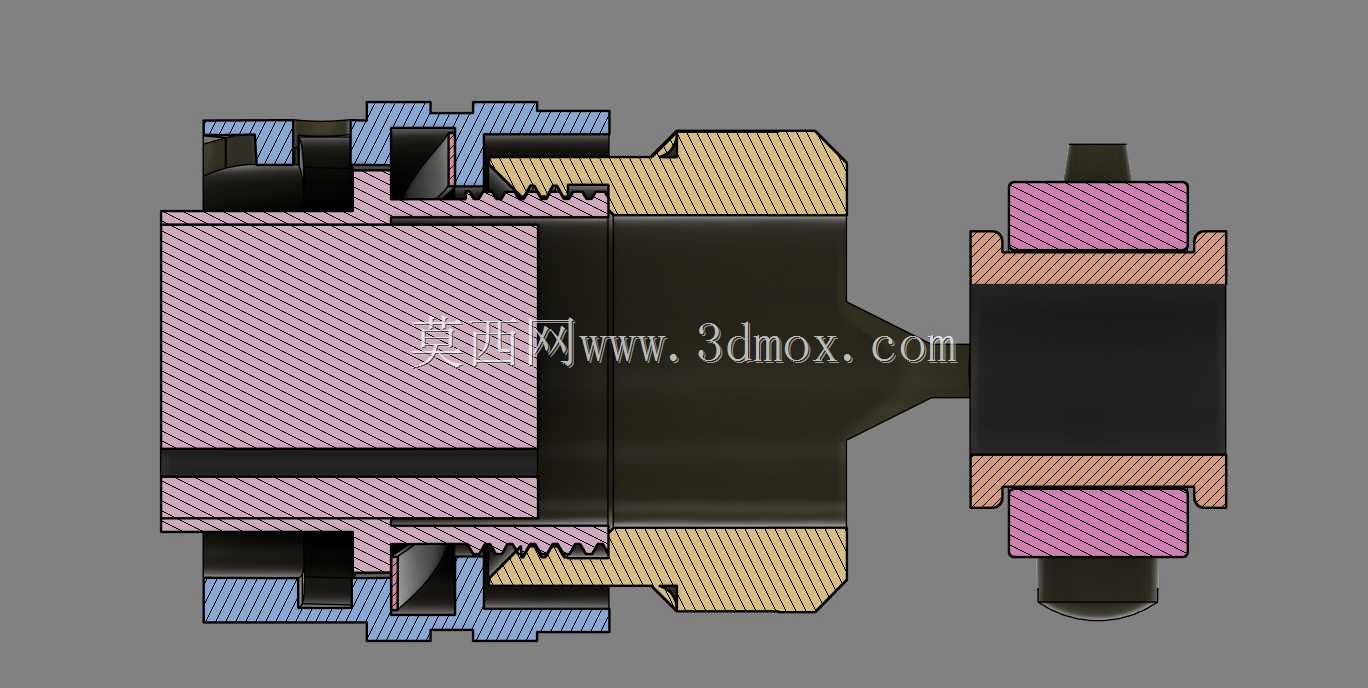

这款圆形电连接器的剖面结构,能清晰看到内部插针、绝缘基座、壳体啮合、密封结构的全部配合关系,最初接触这类结构是在机载航电设备的布线改造项目里,当时需要在狭窄的设备舱侧壁布置信号传输链路,对连接器的安装占用空间、插合后的抗振余量、键位防呆设计都有明确要求。从实际使用场景来看,这类8针规格的连接器多用于低频控制信号、小功率供电回路的连接,常见于地面军用通信设备、舱内仪器的互联场景,相比民用航空插头,其壳体啮合的螺纹牙型做了加厚处理,插合到位后能承受持续的振动载荷,不会出现插针接触瞬断的问题。
从结构设计逻辑来看,剖面里能看到插合端的键合结构,这里要注意,实际测绘建模时不能直接照搬手册里的理论键槽尺寸,因为不同批次的壳体加工会存在公差累积,如果完全按理论值做键位,现场装配时很容易出现键槽卡滞、插合不到位的情况,建模时需要给键位侧面预留0.1mm左右的装配间隙,同时保证插合后键位能承受额定的扭转力矩,避免插合拧动时损坏绝缘基座。再看安装边界,这款连接器的12号壳体规格,尾部的接线端直径、前端插合面的突出长度都有明确的安装限制,在做设备面板开孔时,不仅要考虑壳体本身的穿板直径,还要给尾部的线束弯曲、锁紧螺母的拧动空间预留余量,通常面板后侧需要留出至少1.5倍壳体直径的操作空间,方便后期维护时拆装尾部附件。
内部的绝缘基座采用台阶式定位结构,每根插针的固定槽都做了防转设计,插针压接装入基座后不会因为反复插拔出现转动偏移,保证插合时每根针的对位精度;壳体外侧的连接螺纹采用锯齿形牙型,相比普通三角螺纹,这种牙型的啮合接触面积更大,抗振防松能力更强,不需要额外加装防松垫圈就能满足军标设备的振动试验要求。另外从剖面能看到前后端的密封槽结构,槽内的密封圈在插合到位后会被压缩到额定变形量,既能阻挡外部的沙尘、潮气进入连接器内部,也能避免内部的接触件受到腐蚀,在野外作业的设备上使用时,这种密封结构能大幅降低连接器的接触故障概率。

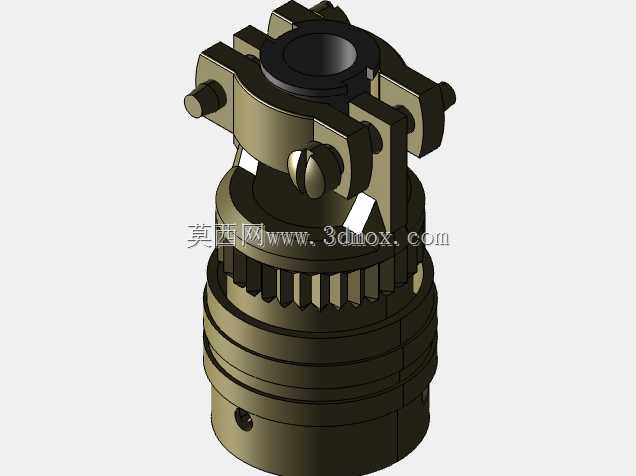

建模过程中需要特别注意插针的伸出长度,插针前端的导向段做了圆弧收头,方便插合时顺利导入插孔内部,如果建模时把插针长度做长0.2mm,插合时就会出现插针顶死、壳体无法完全啮合的问题,做短了则会导致接触面积不足,大电流传输时出现温升过高的情况。还有壳体尾部的线束夹紧结构,建模时要考虑不同线径的适配范围,夹紧爪的内锥面角度需要和尾部螺母的锥面匹配,拧紧螺母时能均匀抱紧线束外层护套,避免线束受拉时芯线和插针的压接点受力脱落。在做整机布线的三维装配时,这类连接器的排布需要错开设备内部的加强筋、安装螺柱位置,同时保证插合方向有足够的操作空间,不需要拆除周边其他部件就能完成连接器的插拔操作,这也是结构设计时容易忽略的细节,很多新手建模时只考虑连接器本身的尺寸,没给操作留空间,等到实际装配时才发现根本没法下手插拔。
