可调式压紧杠杆锁扣结构设计

　　这款杠杆式压紧锁扣的结构设计，核心围绕快速启闭与稳定压紧的实际工况需求展开，在各类需要频繁开启、闭合后需要可靠压紧的舱体、箱柜、设备防护门场景中应用广泛，比如工业设备的检修舱门、物流周转箱的箱盖锁紧、特种车辆的工具箱扣合、户外机柜的侧门固定，都能见到这类结构的身影。从实际使用逻辑来看，这类锁扣不需要额外工具，操作人员徒手即可完成解锁与锁止动作，相比螺栓紧固的方式，启闭效率能提升数倍，同时杠杆结构带来的机械增益，能让锁止状态下保持足够的压紧力，避免设备运行过程中因为振动出现松脱、缝隙漏尘漏液的问题。

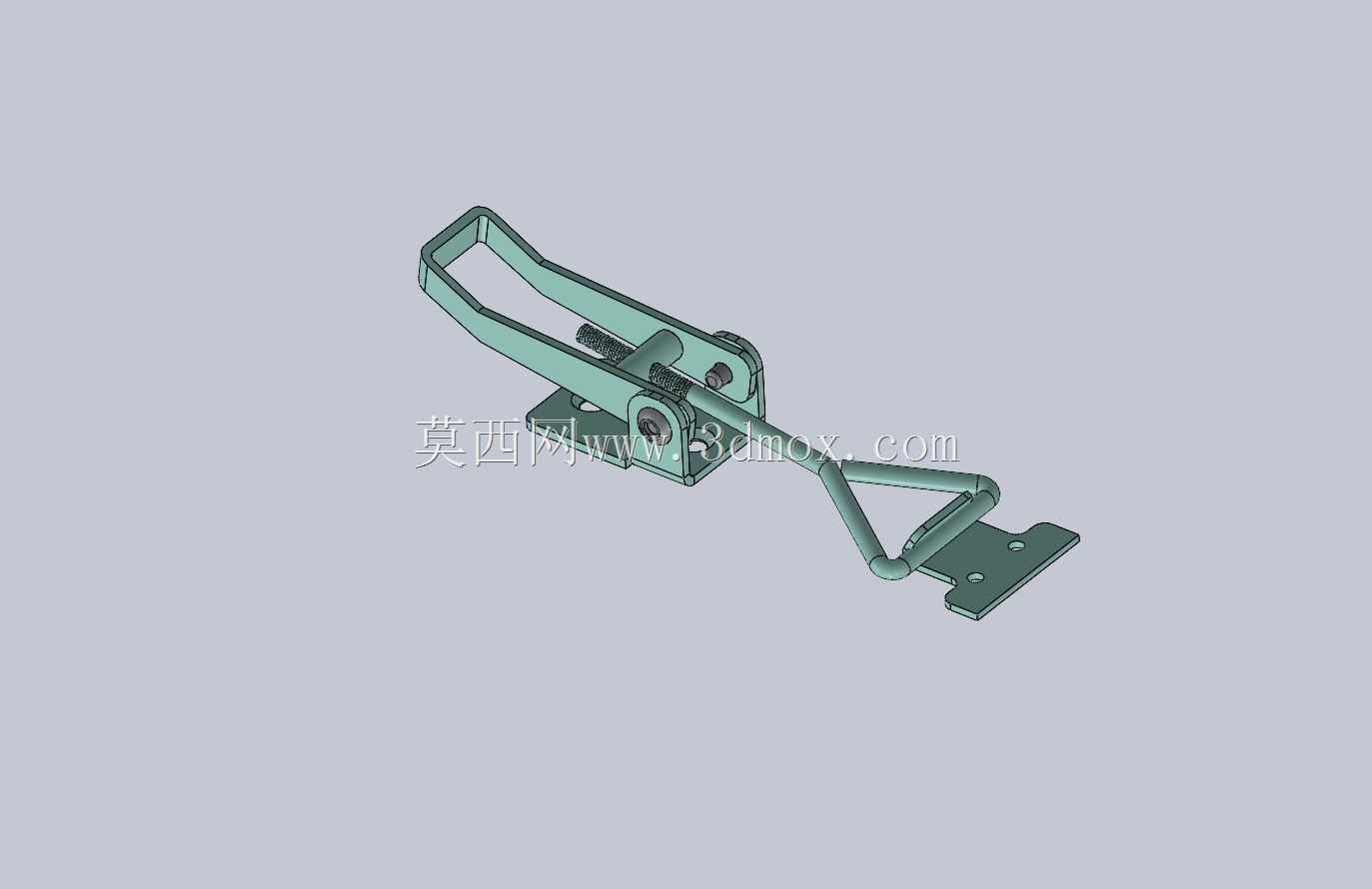

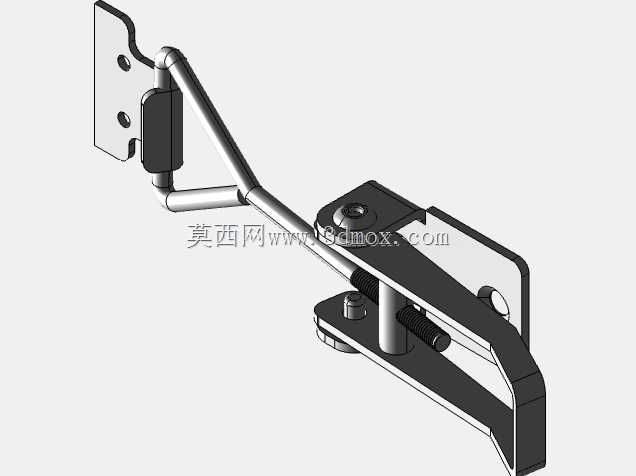

　　从结构细节来看，整个锁扣分为固定底座、活动杠杆臂、压紧调节组件、挂钩安装座几个核心部分。两个安装底座都采用带安装孔的平板结构，安装时分别固定在需要扣合的两个部件上，比如一侧固定在门框、另一侧固定在门体上，安装孔的位置预留了足够的装配调整余量，能适配一定范围内的安装对位误差，降低现场安装的精度要求。杠杆臂采用弯折的杆式结构，在握持操作的位置设置了防滑的包覆件，徒手操作时能增大摩擦力，避免施力时打滑，同时金属杆体的弯折角度经过反复校核，锁止到位后杠杆会越过结构死点，形成自锁状态，除非主动扳动杠杆解锁，否则不会因为外力拉扯自行脱开。

　　压紧调节部分采用了带螺纹的调节杆结构，通过旋转调节杆可以调整锁止状态下的有效压紧行程，适配不同厚度的密封件或者不同的扣合间隙需求——比如舱门加装了橡胶密封胶条的时候，可以通过调短调节杆的有效长度，让锁止时胶条获得足够的压缩量，保证密封性能；如果使用过程中出现零件磨损导致压紧力下降，也可以通过调整螺纹长度补偿磨损量，延长整个锁扣的使用寿命，不需要整体更换零件。挂钩部分与调节杆端部做了圆弧过渡处理，扣合时能顺畅滑入底座的挂接位置，不会出现卡滞、剐蹭的问题，长期使用也不会因为反复摩擦出现毛刺影响操作手感。

　　从安装边界来看，锁扣处于解锁状态时，杠杆臂会向上抬起，需要预留足够的操作空间，避免周围的其他零部件干涉扳动动作；锁止状态下整个结构的外轮廓没有突出的尖锐棱角，所有弯折位置都做了圆角处理，避免操作人员磕碰受伤。材质选择上，主体受力部件采用金属材质，能承受足够的拉紧力，在频繁启闭的工况下不会出现塑性变形，非受力的握持包覆件采用耐磨的非金属材质，兼顾操作手感与耐候性，即使在户外有温差、湿度变化的环境下使用，也不会快速老化失效。

　　在结构建模的过程中，需要重点关注杠杆的转动副间隙控制，间隙过大会导致锁止后出现旷量，扣合不紧密，间隙过小则会导致转动卡滞，操作费力；同时调节螺纹的长度需要预留足够的调整余量，既要满足最大压紧行程的需求，也要避免调节过度导致螺纹脱开失效。另外两个安装座的安装孔位需要与常用的五金安装尺寸匹配，方便用户直接替换原有老旧锁扣，不需要重新在设备上打孔，降低替换成本。整个结构的受力路径经过优化，锁止时的拉力沿着杠杆臂、调节杆直接传递到两个安装底座上，没有额外的受力弯折点，长期承受拉力也不会出现应力集中导致的零件断裂问题。
