电力线路用金属接线固定夹结构设计

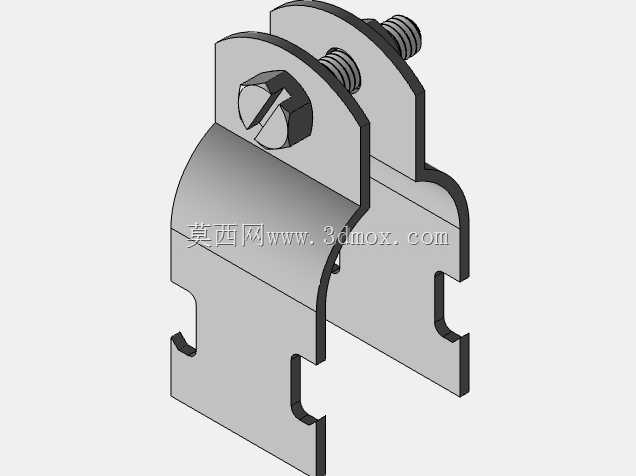

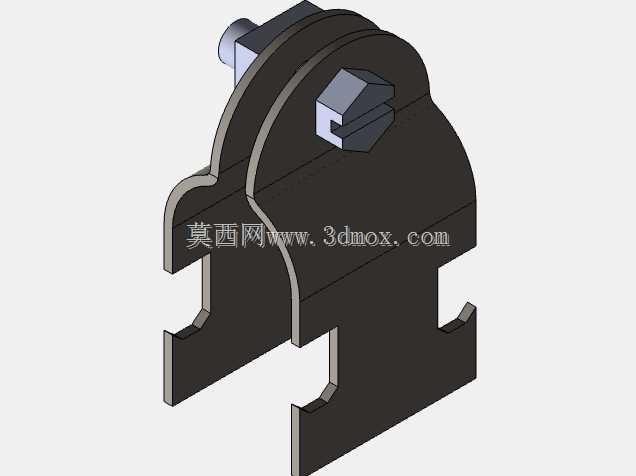

　　这款金属接线固定夹主要面向低压配电、小型电源设备的导线接驳场景，常见于电源变压器出线端、小型控制柜内部接线、户外低压架空线路的T接分支位置，用来替代传统的缠绕接线方式，降低导线接驳处的接触电阻，避免长期运行过程中出现接头松动、氧化发热的问题。从结构设计来看，整体采用冲压折弯成型的两片对称金属夹片作为主体，夹片下部预留了卡装式的卡槽结构，不需要额外打孔就能直接卡装在对应规格的安装导轨或者设备壳体的预留卡边上，安装时只需要对准卡槽推入即可完成初步定位，比传统的螺栓固定式接线夹节省至少一半的装配时间，适合批量布线的施工场景。

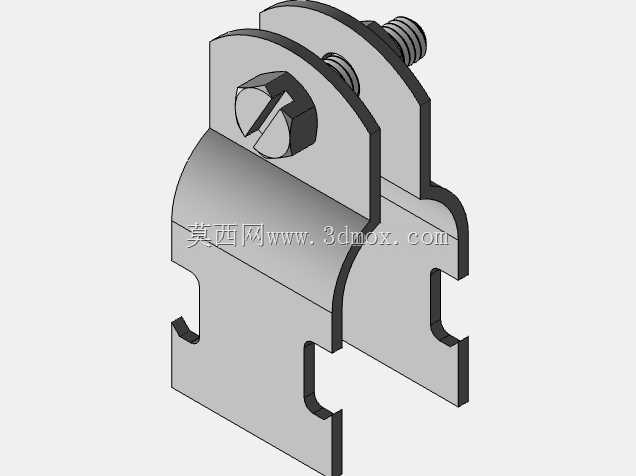

　　夹片上部设计了圆弧状的导线容置槽，两片夹片合拢后能形成完整的圆形夹持空间，适配单股硬导线或者多股软导线的压接需求，槽面没有做额外的防滑齿，避免压接过程中损伤导线线芯，同时保证足够的接触面积，降低接驳处的温升。夹片上部的紧固结构采用一字槽螺栓配合螺母锁紧，螺栓的长度预留了足够的调节余量，既能夹持6平方以下的单股铜线，也能夹持10平方的多股软铜线，锁紧时不需要额外搭配垫片，夹片本身的折弯强度足够承受锁紧时的压紧力，不会出现夹片变形导致夹持力不足的问题。

　　夹片上部向外延伸出两个带通孔的固定耳，除了夹持导线之外，还可以通过这两个固定耳将整个夹片固定在设备的绝缘安装板上，避免导线拖拽导致夹片移位，固定耳的通孔直径适配常规的M4安装螺栓，孔位边缘做了倒角处理，避免螺栓穿入时刮伤螺栓镀层。从安装边界来看，夹片整体宽度不超过30mm，合拢后的总厚度不超过12mm，在狭小的接线腔内部也能灵活布置，不会和相邻的接线端子产生干涉；夹片下部的卡槽尺寸适配厚度1mm的钢制安装边，卡槽的开口处做了导向倒角，卡装时不需要刻意对准就能顺利滑入。设计过程中特意将夹片的边缘做了倒钝处理，没有尖锐的冲压毛边，施工人员接线时不会被割伤，同时也避免尖端放电的隐患，适合在交流50Hz、额定电压500V以下的电路中使用。

　　夹片的材质选用导电性良好的冷轧钢板，表面做了镀彩锌处理，能应对普通户外环境的防腐蚀需求，在湿度不超过90%的环境下长期使用不会出现锈迹，接触电阻能稳定保持在标准要求的范围内，不会因为氧化导致接头发热。和传统的螺栓式接线端子相比，这款固定夹不需要提前对导线做烫锡处理，只需要将导线剥去合适长度的绝缘层，放入两片夹片的容置槽内，拧紧上部的锁紧螺栓就能完成可靠连接，后期维护时只需要松开螺栓就能调整导线位置或者更换导线，不需要破坏原有导线的线芯，适合临时接线或者需要频繁调整线路的场景。在电源变压器的低压出线端使用时，这款夹片可以直接卡在变压器的安装支架边上，不需要额外打孔固定，能大幅缩短变压器的现场装配接线时间，同时夹持力稳定，能承受一定的导线拉拽力，不会因为设备运输过程中的震动导致接头松动。夹片的对称结构设计也降低了冲压加工的模具成本，两片夹片可以采用同一套模具冲压成型，组装时不需要区分方向，能减少装配过程中的错装概率，适合批量生产加工。
