ISO20标准ER20数控刀柄工具夹持结构

项目分类:通用机械零部件 发布时间:2025-02-20 ID:943066
  • ISO20标准ER20数控刀柄工具夹持结构
  • ISO20标准ER20数控刀柄工具夹持结构

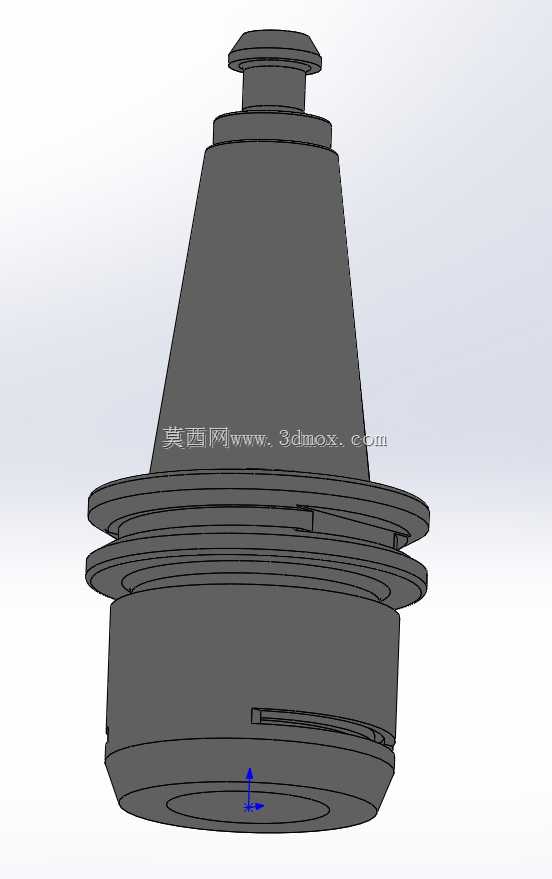

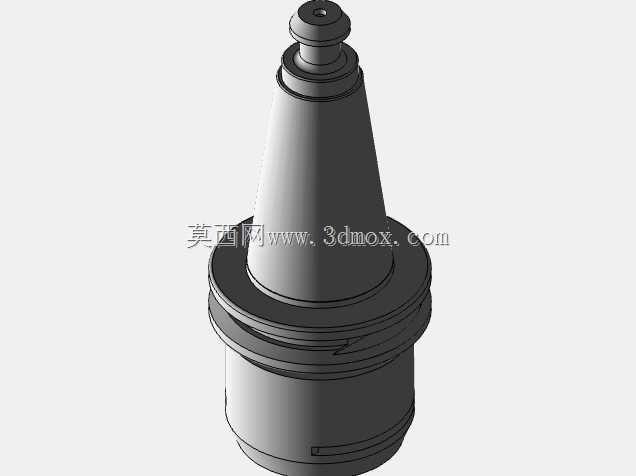

  在数控铣削、钻削加工场景中,主轴与刀具的连接可靠性直接决定加工精度与切削稳定性,ER型弹簧夹头刀柄是目前离散制造领域应用覆盖最广的刀具夹持部件,本次呈现的ISO20-ER20夹持结构,正是针对高速小型加工中心、精雕机等紧凑型加工设备设计的主轴端刀具装夹载体。从实际加工场景的适配性来看,这类小规格ISO标准刀柄主要适配主轴端面安装基准为ISO20接口的设备,常见于小型五金零件精加工作业、3C产品结构件铣削、小型模具型腔精加工等工况,这类场景普遍要求主轴转速高、切削进给平稳,对刀柄的动平衡性能、夹持跳动公差有严苛要求。从功能特性上看,该夹持结构采用ER20规格的弹簧夹头适配区间,可覆盖夹持直径1-13mm范围的直柄刀具,包括硬质合金铣刀、钻头、铰刀、丝锥等常见切削刀具,刀柄内部的锥面与弹簧夹头的外锥面采用1:10的标准锥度配合,当拉钉从主轴后端拉紧刀柄时,锥面配合产生的径向抱紧力会均匀作用在弹簧夹头的周向开槽结构上,实现对刀具柄部的无间隙夹持,保证刀具在高速旋转时的径向跳动控制在0.005mm以内,避免因夹持偏心导致的刀具振颤、加工表面接刀痕、刀具异常磨损等问题。

  在设计思路上,该结构首先遵循ISO20主轴接口的标准安装尺寸,刀柄与主轴贴合的锥面公差、法兰端面的定位尺寸完全匹配通用ISO20主轴的安装边界,保证不同厂商生产的同规格主轴都能实现互换安装;刀柄的主体外形采用上窄下宽的锥台结构,既可以降低刀柄整体重量,减少主轴高速旋转时的动不平衡量,又能避让加工区域的工件轮廓,避免在深腔加工时刀柄外壁与工件侧壁发生碰撞;法兰位置的两道环形槽是配合主轴端面的密封结构设计,可阻挡加工过程中产生的切削液、金属碎屑进入主轴锥孔内部,保护主轴内部的精密配合面不受磨损;刀柄下部的圆柱段为夹头锁紧螺母的安装位置,预留的扳手卡位空间符合标准ER扳手的操作尺寸,操作人员在机外装刀或者机上换刀时,可使用标准ER扳手快速完成夹头的锁紧与松开操作,无需定制专用工装。

  从安装边界尺寸来看,该刀柄的总长度控制在紧凑型设计区间,从主轴端面到刀具装夹端面的悬伸长度适配小型加工中心的Z轴行程空间,不会因为刀柄过长导致Z轴加工行程不足;法兰盘的外径尺寸严格匹配ISO20标准的主轴端面接触范围,保证拉紧时端面与锥面同时实现定位,也就是常见的“双面拘束”配合,这种配合方式相比单纯的锥面定位,刚性提升30%以上,在承受较大径向切削力时不会出现刀柄退让的情况。在实际使用过程中,这类刀柄的维护成本较低,弹簧夹头属于易损件,当夹头内孔出现磨损、夹持力下降时,只需更换对应规格的ER20夹头即可继续使用,刀柄主体只要锥面没有磕碰损伤、拉钉螺纹没有滑牙,就可以长期重复使用。

  需要注意的是,安装时要保证锥面、夹头配合面、刀具柄部的清洁,不能残留金属碎屑或者切削液残留,否则会导致夹持偏心,影响加工精度;锁紧螺母的锁紧扭矩要符合ER20夹头的推荐扭矩范围,扭矩过大会导致夹头开裂、螺母螺纹滑牙,扭矩过小则会出现刀具打滑、加工时刀具被拉出的风险。另外,该结构的外形设计充分考虑了高速旋转的空气阻力特性,外轮廓没有突兀的台阶结构,整体流线型的锥面可以降低高速旋转时的风阻与风噪,减少主轴的额外负载,对于最高转速可达20000rpm以上的精雕机主轴来说,这种细节设计能有效降低主轴轴承的发热,延长主轴的使用寿命。在非标设备改造场景中,这类标准ER刀柄结构也常被移植到专用钻孔、铣削动力头的输出端,只需要将动力头的输出轴连接端加工成匹配ISO20锥面的结构,就可以快速实现标准刀具的装夹,大幅缩短专用设备的开发周期,降低刀具夹持部分的设计与制造成本。
