机箱光驱位120mm风扇安装前面板

　　在常规服务器、台式工作站以及DIY改装的台式计算机机箱内部，散热风道的搭建往往受限于机箱预留的扩展位布局，很多存量机箱的前置扩展位仅配置了3个标准5.25英寸托架，原本用于安装光驱、前置扩展面板等设备，随着外置存储设备普及、光驱使用率下降，大量空置的5.25英寸托架成为机箱前置进风的改造盲区，直接空置托架会导致机箱内部形成无效风路，灰尘直接进入机箱内部的同时，前置位置无法安装大尺寸风扇提升进风量，这款安装支架就是针对这一实际工程场景设计的结构件。

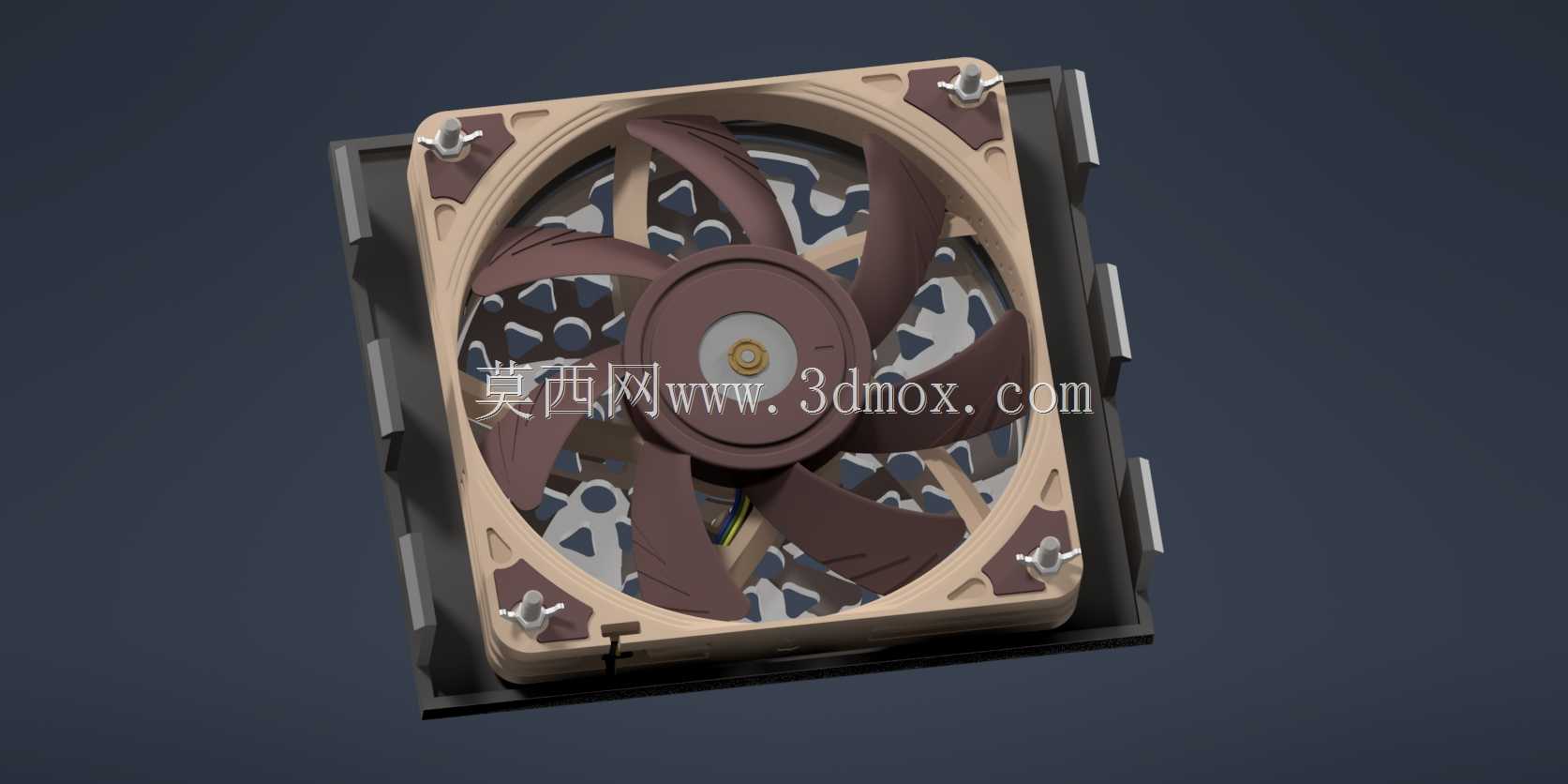

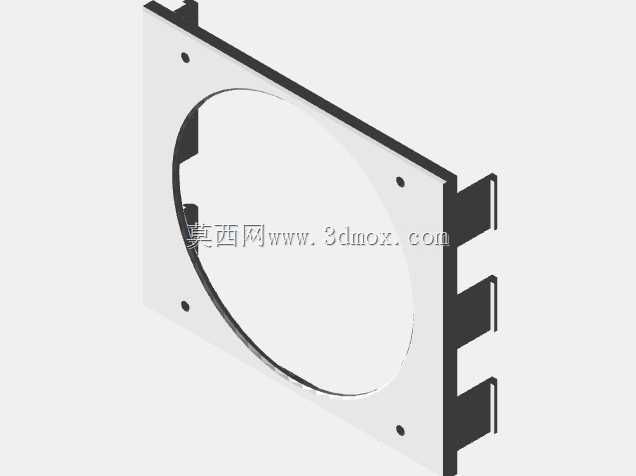

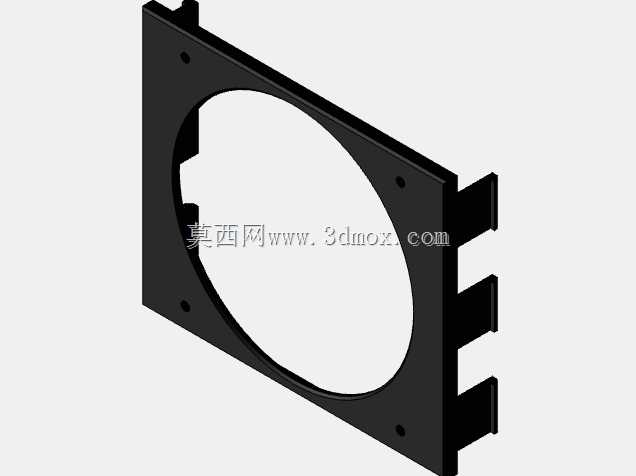

　　从安装边界来看，整个支架的外轮廓完全匹配3个连续5.25英寸托架的安装尺寸，能够直接卡入机箱前置的5.25英寸扩展仓位，不需要对机箱原有结构进行切割、打孔等破坏性改装，支架的背面预留了标准120mm规格风扇的安装孔位，孔位间距完全符合120mm轴流风扇的通用安装标准，不限制风扇的厚度规格，不管是15mm厚度的薄型静音风扇，还是25mm、38mm厚度的高风压工业风扇，都可以通过调整M4安装螺钉的长度完成固定，螺钉直接拧入支架预留的安装柱，不需要额外配置螺母，装配效率更高。

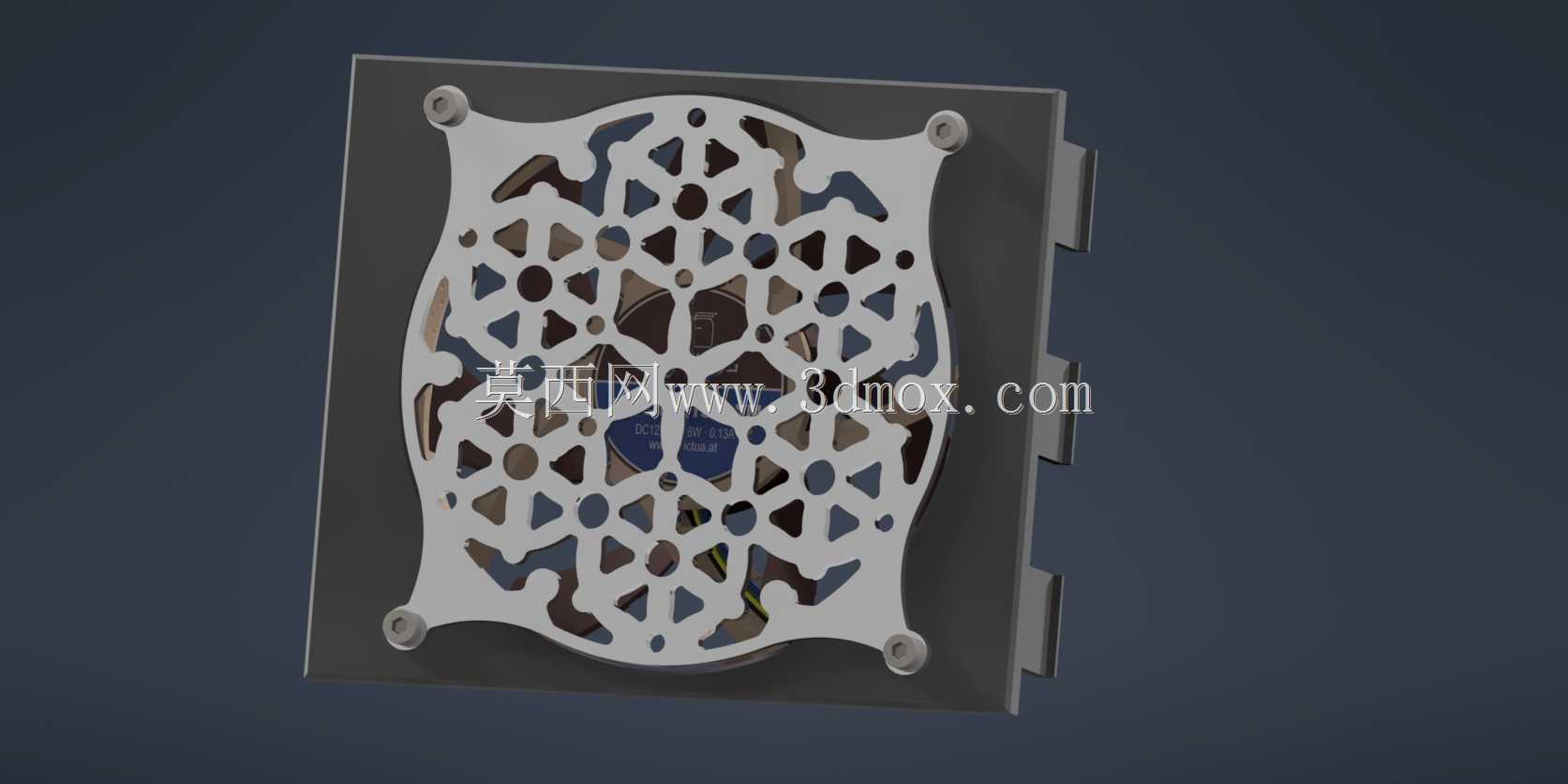

　　支架的正面采用了一体化的镂空格栅设计，格栅的几何结构做了连续的多边形镂空排布，在保证足够通风开孔率的前提下，格栅的筋条宽度经过受力校核，既不会因为筋条过窄导致面板受挤压变形，也不会因为筋条过宽遮挡通风面积，影响风扇的进风效率。镂空区域的边缘全部做了圆角过渡处理，没有尖锐的毛刺棱角，装配过程中不会划伤操作人员的手部，也不会割伤风扇的连接线材。面板的四个角位预留了与托架固定的安装孔，通过机箱原配的托架固定螺钉就可以将整个支架牢牢固定在扩展位上，长时间使用不会出现松动、共振异响的问题。

　　从实际使用的角度出发，这款结构件解决了老机箱前置散热位不足的痛点，不需要更换整个机箱，仅利用空置的光驱位就可以扩展出一个120mm风扇的前置进风位，能够有效提升机箱内部的冷空气进风量，改善CPU、内存、硬盘等核心发热部件的散热环境，尤其是多硬盘位的存储服务器、长时间高负载运行的工作站机型，前置进风量的提升能够明显降低硬盘仓的工作温度，减少硬盘因为高温出现的掉速、寿命缩短问题。

　　在结构设计的细节上，支架的整体壁厚做了均匀化处理，所有位置的壁厚保持一致，不管是采用钣金冲压、3D打印还是注塑工艺加工，都不会出现壁厚不均导致的变形、缩痕问题，安装柱的位置做了加强筋连接，即使风扇长时间运行产生振动，安装柱也不会出现断裂的情况。面板的镂空图案同时兼顾了装饰性，安装完成后从机箱外部看，格栅的几何图案具备不错的视觉效果，不会像普通的铁丝网面板那样显得粗糙简陋，兼顾了散热实用性和外观的整洁度。

　　安装过程中不需要额外的辅助工具，只需要先将风扇固定在支架的背面，接好风扇的供电线材，再将整个支架推入机箱的5.25英寸托架，拧紧两侧的固定螺钉就可以完成装配，整个装配过程不超过十分钟，不需要对机箱原有结构做任何改动，后期如果需要换回光驱或者其他扩展设备，只需要拆下支架就可以恢复托架的原有功能，不会对机箱造成不可逆的改动。对于机箱改装、存量服务器散热升级的场景来说，这种结构件的适配性很强，不需要针对不同机箱做定制化修改，只要是带标准5.25英寸托架的机箱都可以通用。
