卡扣式线缆固定夹安装结构设计

　　在成套电气柜内部布线、工业设备线槽走线、自动化产线线缆排布的场景里，线缆固定件的选型直接决定了后期运维的便捷性与布线的规整度，这款卡扣式电缆夹正是针对常规布线场景里的痛点做的结构优化。日常做设备布线时，经常遇到扎带固定需要额外穿孔、拆卸维护需剪断扎带造成耗材浪费、普通线卡夹持力不足导致大直径线缆滑脱的问题，这款夹体的设计首先从安装逻辑上做了调整，采用侧边卡扣卡接的安装方式，不需要在安装基板上额外加工安装孔，可直接卡入对应厚度的钣金翻边、DIN导轨侧边或者型材槽位内，单人即可完成安装操作，不需要额外携带螺丝、扎带等辅材。

　　从功能特性来看，夹体的线缆容纳腔做了圆角过渡处理，不会在夹持过程中割伤线缆外护套，哪怕是带屏蔽层的柔性电缆、多芯控制线缆，长时间夹持也不会出现护套压痕破损的问题；夹体的卡扣部位做了倒钩止退结构，卡入安装位后除非用工具撬动倒钩，否则不会因为设备运行的振动、线缆拖拽出现松脱移位的情况，适配设备长期运行的工况要求。设计过程中首先确定了安装边界的适配范围，卡接位的开口尺寸适配1-2mm厚度的钣金翻边以及标准C型导轨的侧边厚度，线缆容纳腔的内径可容纳直径6-12mm的单根电缆或者2-3根直径4mm以内的信号线缆，夹体整体的外轮廓尺寸控制在40mm长度、20mm宽度范围内，不会在布线时占用过多的线槽内部空间，哪怕是高密度布线的柜体内也可以并排安装多个夹体，不会出现相邻夹体干涉的问题。

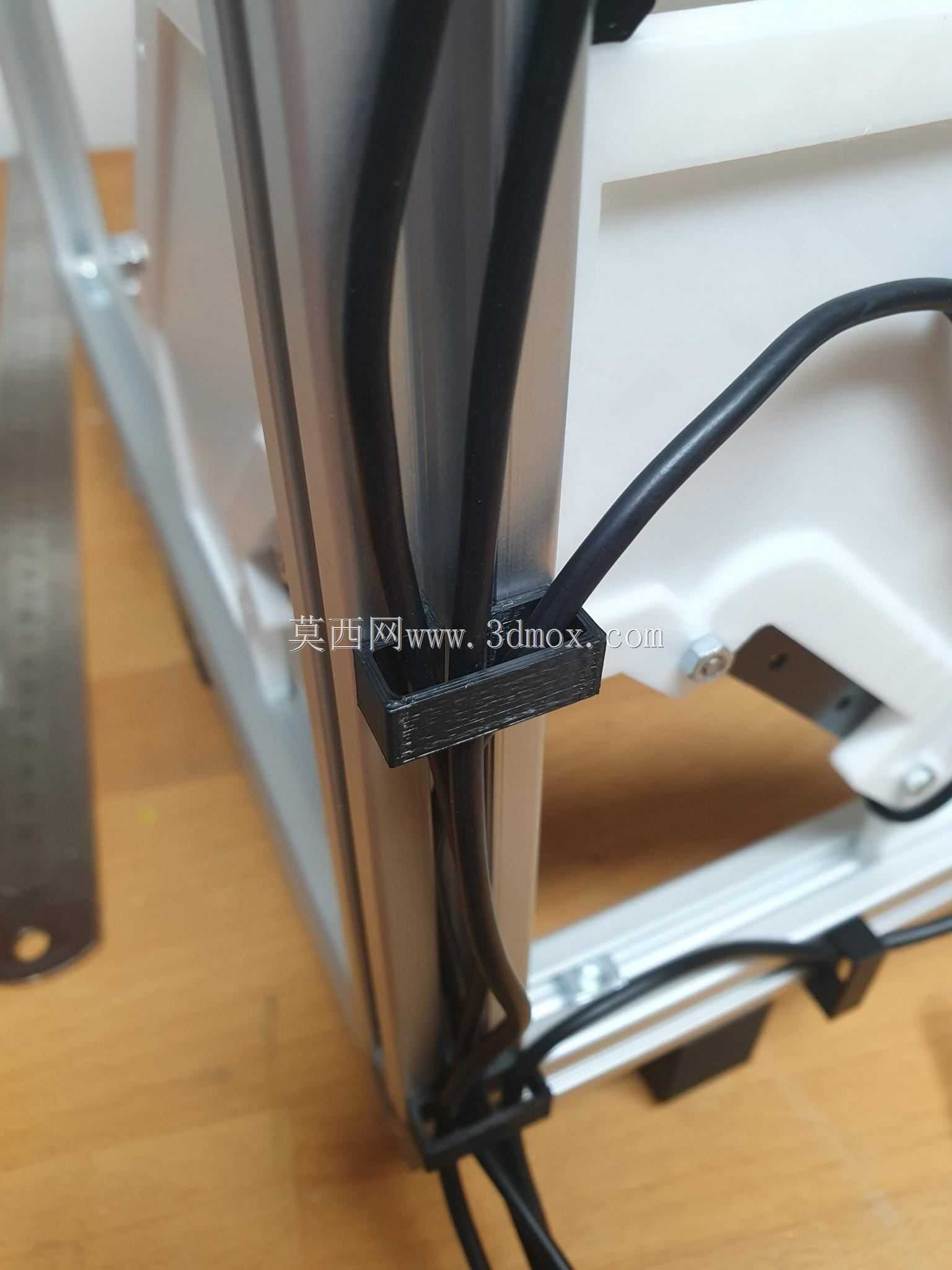

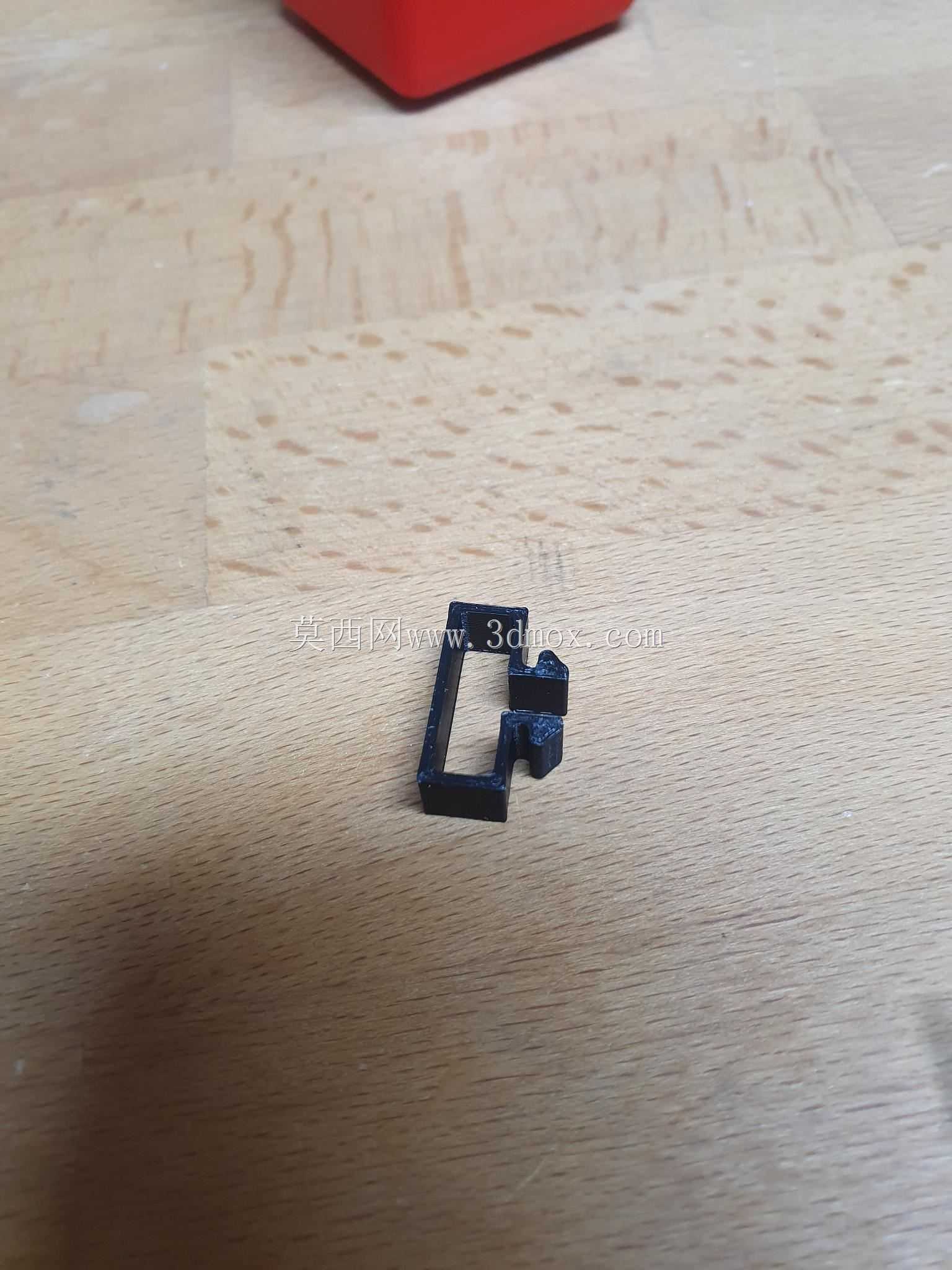

　　结构设计上采用了一体化的成型思路，整体没有额外的组装零件，夹体本身的弹性形变部位做了加厚处理，反复拆装10次以上也不会出现塑料疲劳断裂的情况，卡扣的按压力度控制在单人手指可按压操作的范围内，不需要借助螺丝刀等工具即可完成拆装，后期运维更换线缆时，只需要按压卡扣即可打开夹体调整线缆位置，不需要破坏原有固定结构。实际应用中，除了常规的电气柜内部布线，这款夹件也可以用在设备外部的线缆固定场景，比如机床外部的拖链末端线缆固定、自动化设备机架上的传感器走线固定、光伏汇流箱内的直流线缆排布，夹体的结构强度可以承受线缆自重带来的拉力，同时不会因为户外温度变化出现材质变脆的问题。

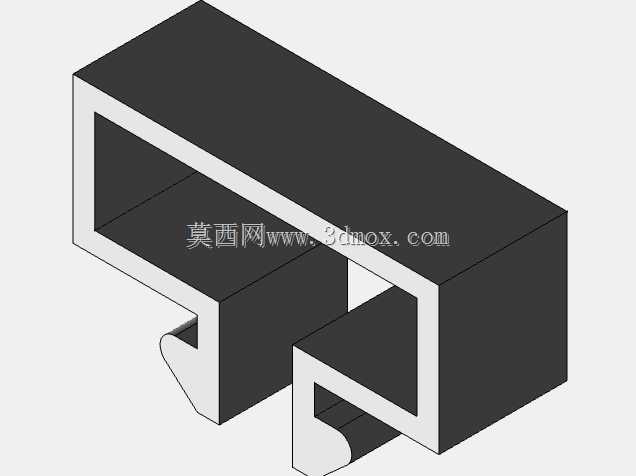

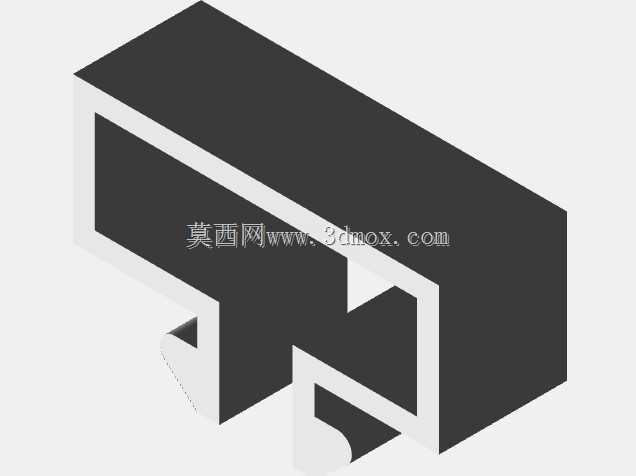

　　在建模过程中，对卡扣的倒钩角度做了多次参数调整，最初的设计倒钩角度过大，虽然卡接牢固但是拆卸难度过高，后期维护时容易撬坏夹体；调整倒钩角度为15度后，既保证了卡接后的止退力满足振动工况要求，又可以用平口螺丝刀轻轻撬动即可完成拆卸。夹体的线缆容纳腔内壁做了细微的防滑筋条设计，筋条高度0.2mm，既不会压伤线缆护套，又可以增加夹体与线缆外护套之间的摩擦力，避免线缆在夹体内出现轴向窜动。安装时需要注意，卡接的基板翻边不能有明显的飞边或者毛刺，否则会影响卡扣的卡入深度，导致固定不牢；如果是安装在铝型材槽位内，需要确认槽位的壁厚符合夹体的卡接范围，避免出现卡接过松或者无法卡入的情况。这款夹体的结构设计没有多余的冗余结构，整体壁厚均匀，适合注塑批量生产，成型时不会出现缩痕、缺料等工艺问题，生产良率可以控制在较高水平，同时材料可以根据使用场景选择阻燃PP或者尼龙材质，满足不同工况的阻燃、耐温要求。在做三维建模时，对所有的圆角、拔模角度都做了工艺性处理，拔模角度统一设置为1.5度，满足注塑生产的脱模要求，所有的棱边都做了R0.5以上的圆角处理，避免生产过程中出现应力集中导致的零件开裂问题，同时也避免安装过程中锐边划伤操作人员。
