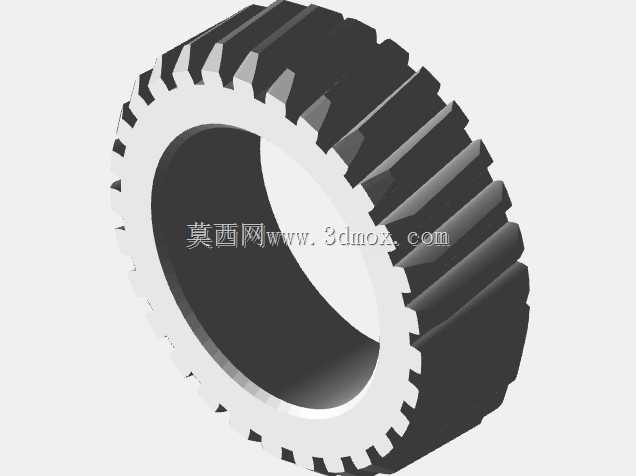

模数1内孔20mm斜齿圆柱齿轮结构

　　在中小功率传动场景里，这类斜齿圆柱齿轮的应用覆盖范围极广，从桌面级小型自动化输送线的动力传递单元，到小型电源配套设备的内部减速结构，再到精密检测仪器的进给传动链路，都能见到同参数规格齿轮的身影。和直齿圆柱齿轮相比，斜齿的啮合过程是逐步切入再逐步退出的，不会出现直齿传动那种整齿突然接触、突然脱离的冲击感，传动平稳性优势明显，尤其适合转速在每分钟数百转到一千多转的中低速平稳传动场景，运行过程中产生的啮合噪音远低于同模数直齿轮，对有低噪运行要求的小型设备适配性更好。

　　从设计逻辑来看，这款齿轮选定模数1的参数，是匹配小功率传动扭矩需求的结果——模数1的轮齿抗弯强度刚好能覆盖小型传动链路的扭矩传递上限，不会出现轮齿过载折断的问题，同时不会因为模数过大造成齿轮整体尺寸冗余，挤占设备内部的安装空间。齿数设定为29齿，是兼顾传动比匹配和根切规避的选择：当用范成法加工标准渐开线圆柱齿轮时，不发生根切的最少齿数是17，29齿远高于根切临界值，不需要做齿顶高修正就能获得完整的渐开线齿形，加工时不需要定制特殊刀具，用标准滚齿刀具就能完成加工，能有效降低零件的加工成本；同时29齿属于质数齿，在和配对齿轮啮合时，每个轮齿都能和配对齿轮的所有轮齿依次啮合，能让轮齿的磨损均匀分布在所有齿面上，避免固定齿对啮合造成的局部磨损加剧问题，延长齿轮的整体使用寿命。

　　尺寸边界上，这款齿轮的内孔直径设定为20mm，是适配常规小型传动输出轴的通用尺寸，对应的轴配合公差一般选H7/k6的过渡配合，装配时不需要过大的压装力就能保证齿轮和轴的同轴度，传递扭矩时不会出现轴孔之间的相对滑动；齿轮的齿宽是结合斜齿的螺旋角设计的，斜齿的重合度会随着齿宽和螺旋角的增大而提升，这款齿轮的齿宽设定在能保证重合度大于2的区间，也就是说任意时刻都至少有两对轮齿同时参与啮合，能有效分摊单个轮齿承受的载荷，提升齿轮的承载能力。轮齿的螺旋角选用常规的8到15度区间的小螺旋角设计，这个角度范围的斜齿轮工作时产生的轴向力较小，不需要选用承载能力过高的推力轴承来抵消轴向载荷，能简化支撑结构的设计，降低整个传动单元的成本和装配复杂度。

　　实际选型应用时，需要注意这款齿轮的安装定位方式，内孔配合面一般需要加工键槽来传递扭矩，键槽的尺寸要匹配20mm轴径对应的标准平键规格，装配时要保证齿轮的端面和轴的轴线垂直，避免出现偏载造成轮齿局部受力过大断齿的问题。啮合安装时要严格控制两齿轮轴的中心距偏差，中心距过大会造成齿侧间隙过大，传动时出现反向冲击和噪音，中心距过小会造成轮齿啮合过紧，运行时磨损加剧甚至出现卡滞；同时要保证两轴的平行度公差在允许范围内，否则会出现轮齿一端接触的偏载问题，大幅缩短齿轮使用寿命。日常运维中，这类齿轮如果是开式传动场景需要定期涂抹润滑脂，闭式传动箱内则要匹配对应粘度的齿轮油，避免干摩擦造成齿面快速磨损。

　　从建模逻辑来看，绘制这款齿轮的三维模型时，首先要通过渐开线方程生成准确的齿廓曲线，再根据选定的螺旋角生成螺旋引导线，通过扫描切除生成单个轮齿特征后，通过圆周阵列完成所有轮齿的构建，最后完成内孔、端面倒角等细节特征的绘制。建模过程中要注意齿根圆角的处理，齿根位置要保留标准的过渡圆角，避免应力集中造成的轮齿疲劳折断，同时要保证齿顶圆、齿根圆的尺寸公差和加工工艺要求匹配，确保加工出来的零件能顺利完成装配啮合。这类小模数斜齿轮在小型机电设备、精密传动机构里的用量极大，准确的三维模型能为后续的装配干涉检查、运动仿真、工程图输出提供可靠的基础数据，减少设计阶段的错误率，缩短产品的开发周期。
