高精度行星轮系传动结构三维设计

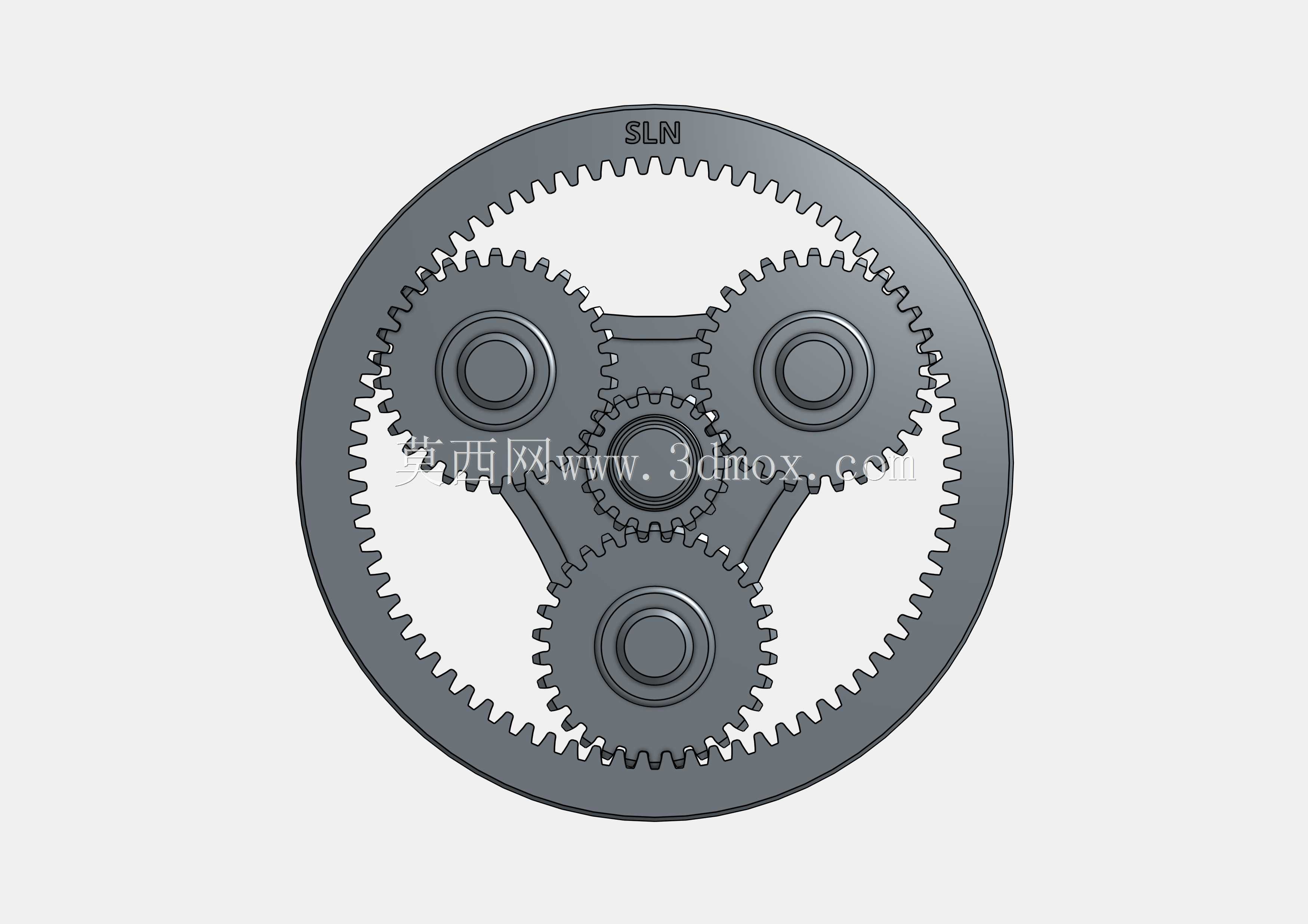

　　这套行星轮系结构的三维建模，最初是为了给小型自动化输送线的驱动端做传动方案验证时搭建的，当时现场要求驱动单元在有限的安装空间内实现大减速比扭矩输出，常规的定轴轮系要么径向尺寸超标，要么单级减速比达不到负载启动的扭矩要求，才选定了行星传动的结构形式。整个轮系包含固定内齿圈、居中布置的太阳轮、三个沿圆周120度均布的行星轮，以及承载行星轮轴的三角行星架，建模时完全按照渐开线圆柱齿轮的啮合参数做齿形拟合，齿侧间隙控制在常规工业传动要求的0.02-0.05mm区间，避免重载启动时出现卡齿、打齿的问题。

　　从实际应用场景来看，这类行星轮系除了用在轻型输送线的驱动端，还广泛适配小型伺服传动机构、电动执行器、差速驱动单元这类对安装体积、传动效率有双重要求的场合，相比平行轴定轴轮系，它能在相同减速比的前提下把径向安装尺寸压缩40%左右，同时因为三个行星轮同时参与啮合，载荷被均匀分散到三组啮合齿面上，单齿承受的接触应力大幅降低，整体承载能力比同模数的定轴齿轮组高出近一倍，运行时的传动平稳性也更好，不会出现单组齿轮啮合时的周期性振动问题。

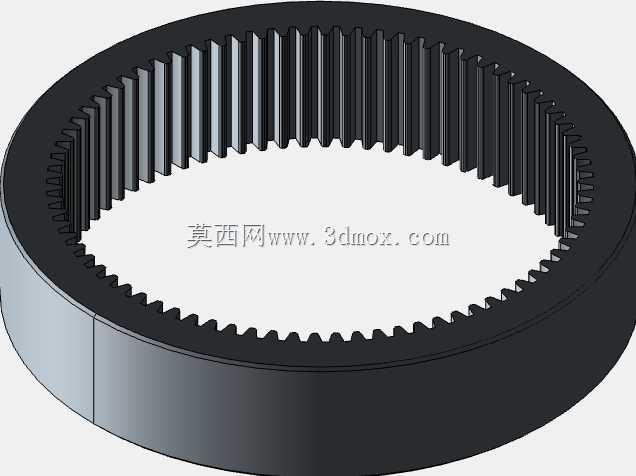

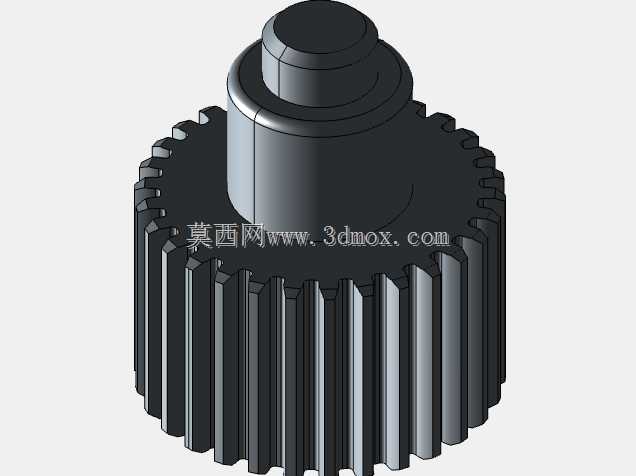

　　设计过程中最先确定的是内齿圈的安装边界，因为整个轮系需要嵌入到设备的安装腔体内部，内齿圈的外径直接决定了腔体的镗孔尺寸，建模时把内齿圈的外圆定位基准、端面安装止口的尺寸都做了参数化关联，只要调整模数、齿数、齿宽参数，对应的安装尺寸就能同步更新，方便后续根据不同的负载需求做变型设计。行星轮的安装轴孔与行星架上的轴位采用过渡配合设计，建模时预留了润滑脂的储留间隙，行星轮端面与行星架侧板之间也留出了0.1mm的轴向窜动间隙，避免加工误差导致轮系转动卡滞。太阳轮的输入端做了标准的轴伸键槽结构，能直接和驱动电机的输出轴对接，不需要额外加装联轴器，进一步压缩了整个传动单元的轴向长度。

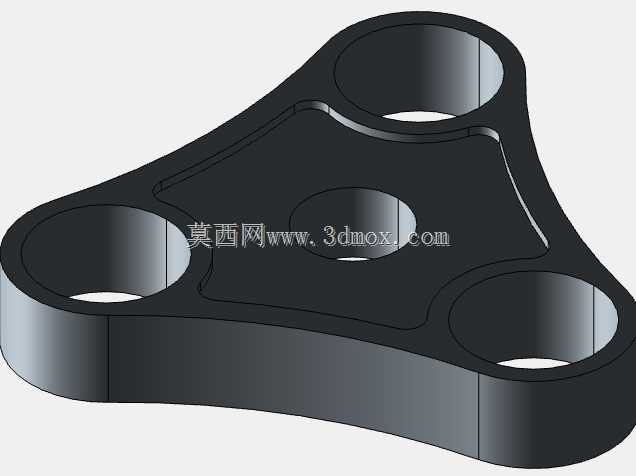

　　做齿形建模的时候没有采用简化的圆弧替代齿廓，而是严格按照渐开线生成逻辑做了全齿形建模，包括齿顶圆角、齿根过渡曲线都完全符合加工工艺要求，后续如果要做有限元接触应力分析、运动学仿真，不需要再对齿形做二次修补，直接导入仿真软件就能划分网格计算。三个行星轮的位置度公差在建模时就做了装配约束，保证每个行星轮的中心到太阳轮中心的距离偏差不超过0.01mm，避免出现载荷偏载，导致某一个行星轮过早磨损失效。行星架的结构做了轻量化处理，在三个行星轮轴的安装位之间做了镂空减重设计，在保证结构刚度的前提下降低了整个轮系的转动惯量，适配频繁正反转的传动工况，减少启停时的冲击载荷。

　　从安装适配性来看，整个轮系的轴向定位依靠内齿圈两端的端盖止口实现，端盖的安装孔位做了均布设计，能适配不同角度的安装需求，不管是水平安装还是垂直安装都不需要调整内部结构。轮系的传动效率在建模时按照啮合摩擦损耗、轴承摩擦损耗做了初步核算，正常润滑条件下能达到96%以上，比蜗轮蜗杆传动的效率高出不少，适合长时间连续运行的工况，不会因为传动损耗过大导致机构温升过高。另外建模时也考虑了加工工艺性，内齿圈、太阳轮、行星轮都能采用常规的滚齿、插齿工艺加工，不需要特殊的定制刀具，行星架采用普通的铣削加工就能完成，没有复杂的异形曲面，整体加工成本可控，适合小批量配套生产。

　　在做装配干涉检查的时候，特意模拟了轮系从启动到额定转速运行的全行程转动，检查了所有啮合齿面的接触轨迹、行星轮与内齿圈、太阳轮的啮合间隙，以及行星架转动时和周边固定件的安全距离，确保整个轮系在全转动行程内没有硬干涉，也没有间隙过小导致的摩擦风险。对于需要做运动演示的场景，这套模型也能直接导入渲染软件做传动动画，所有齿轮的啮合传动比都按照实际参数做了约束，动画运行时不会出现齿面穿模、传动比错位的问题，能直观展示行星轮系一边自转一边绕太阳轮公转的运动特性，不管是做技术方案汇报、还是给加工端做结构交底，都能直接使用，不需要再做额外的结构调整。
