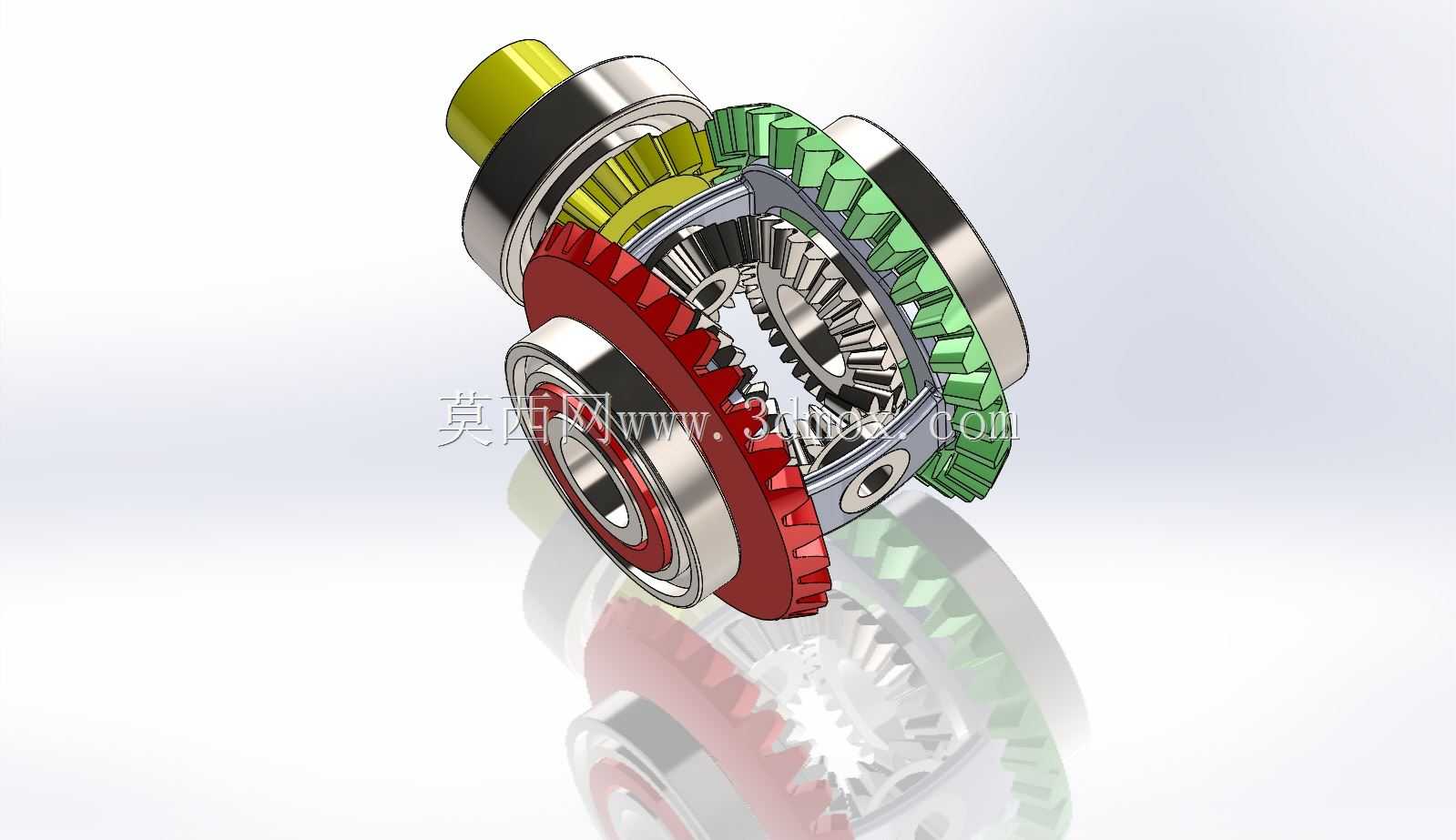

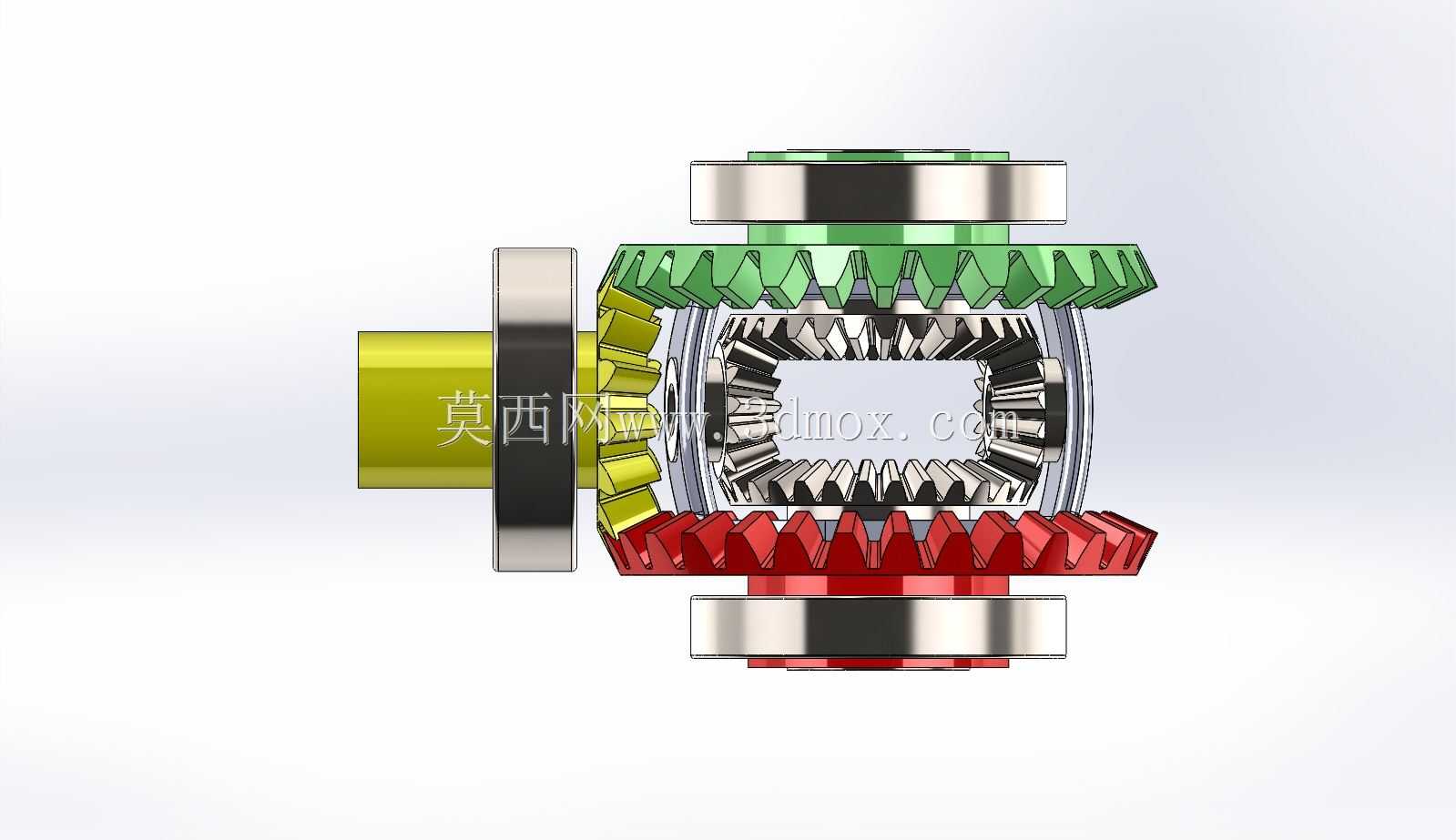

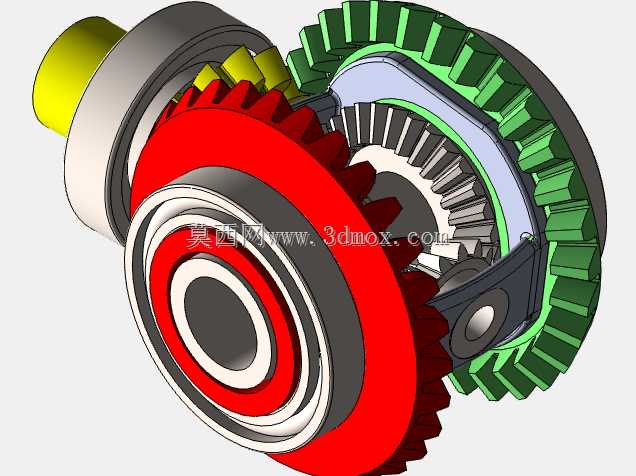

差速齿轮组传动结构三维设计

　　这套差速齿轮组的结构设计，核心围绕动力分流与差速调节的实际工况需求展开，在轮式行走设备、同轴双输出传动系统中应用广泛，最常见的场景是各类行走机械的驱动桥内部，用来解决两侧驱动轮转速不一致的问题，避免转弯时轮胎出现滑拖、磨损加剧的情况，也能在同轴双负载需要不同转速输出的工业传动场景中实现动力的合理分配。从结构组成来看，整套组件包含了中心太阳轮、多组对称布置的行星锥齿轮、两侧的半轴锥齿轮、承载行星轮的十字行星架，以及配套的支撑轴承、定位挡圈、连接轴段，所有齿轮均采用直齿锥齿轮啮合形式，齿形参数经过匹配计算，保证啮合过程中齿面接触均匀，传动过程中不会出现卡滞、偏载的问题。

　　设计过程中首先确定的是传动比匹配关系，结合输入扭矩的大小选定齿轮模数，再根据安装空间的边界约束确定各齿轮的分度圆直径、齿宽参数，行星轮的数量选用4组对称布置的形式，相比2组行星轮的结构，能将输入扭矩均匀分散到多组啮合齿面上，降低单齿承受的接触应力，提升整套结构的重载承载能力，同时对称布置的结构能抵消齿轮啮合过程中产生的轴向力，减少支撑轴承的轴向负载，延长轴承的使用寿命。行星架的结构采用分体式设计，十字轴与架体采用过盈配合加定位销的固定形式，保证行星轮轴在承受大扭矩冲击时不会出现转动、移位的问题，行星轮与行星轴之间设计有耐磨衬套的安装位，预留了润滑脂的存储空间，保证长期运转过程中转动副的润滑充足，减少磨损量。两侧的半轴齿轮与输出轴采用花键连接的形式，花键参数选用渐开线花键，相比矩形花键承载能力更强，对中性更好，能保证动力传递过程中同轴度误差控制在允许范围内，避免齿轮啮合出现偏载。支撑轴承选用圆锥滚子轴承，能够同时承受径向载荷与轴向载荷，匹配锥齿轮传动过程中产生的复合受力，轴承的安装位置预留了调整垫片的空间，装配时可以通过调整垫片的厚度来控制锥齿轮的啮合间隙，保证齿侧间隙处于合理范围，既不会因为间隙过大导致传动冲击、噪音增大，也不会因为间隙过小导致运转卡滞、齿面磨损加剧。

　　整套结构的外形边界按照常规驱动桥的安装空间设计，输入轴段的直径、输出花键的参数都与通用驱动桥的连接尺寸匹配，安装法兰的孔位、孔径也符合行业通用的安装标准，能够直接替换同规格的传统差速器组件，不需要对周边安装结构做额外修改。齿轮的齿面设计有合理的修形量，针对啮合过程中出现的轮齿弹性变形、加工安装误差进行补偿，降低传动过程中的振动与噪音，提升啮合平稳性。在实际使用过程中，当两侧输出端的阻力一致时，行星轮只会随行星架做公转运动，动力均匀传递到两侧半轴齿轮，两侧输出转速保持一致；当一侧输出端阻力变大（比如转弯时内侧车轮行驶距离更短、阻力更大），行星轮会在公转的同时产生自转，自动调整两侧半轴齿轮的转速，实现两侧输出端的差速运转，保证动力持续稳定输出的同时，不会出现运动干涉。

　　整套结构的所有配合面都标注了明确的尺寸公差与形位公差，齿轮的精度等级按照7级精度设计，能够满足中高速运转的传动需求，各零部件的材料选用也匹配受力需求，齿轮采用20CrMnTi渗碳淬火处理，芯部保持足够的韧性，齿面硬度达到HRC58-62，保证齿面具备足够的耐磨性，行星架采用40Cr调质处理，具备足够的结构强度承受扭矩冲击，行星轴采用轴承钢淬火处理，保证转动副的耐磨性能。设计过程中还充分考虑了装配工艺性，所有零部件都具备合理的装配倒角，避免装配过程中出现毛刺刮伤配合面的问题，润滑通道的设计能够保证齿轮啮合面、轴承转动副都能得到充分润滑，整套结构不需要额外做复杂的改动就能适配多数需要差速传动的工况场景。
