压力表配套截止式针型控制阀结构设计

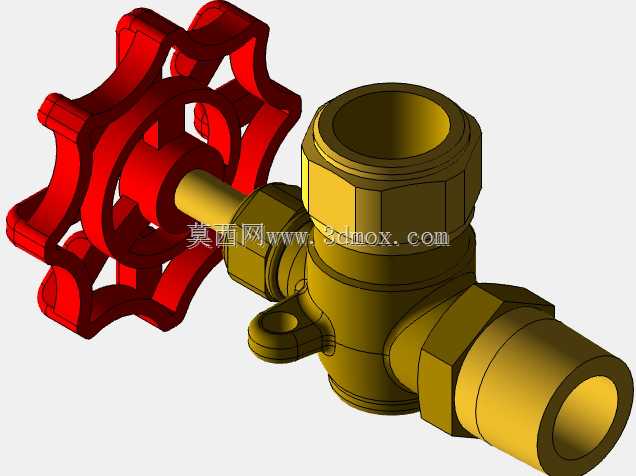

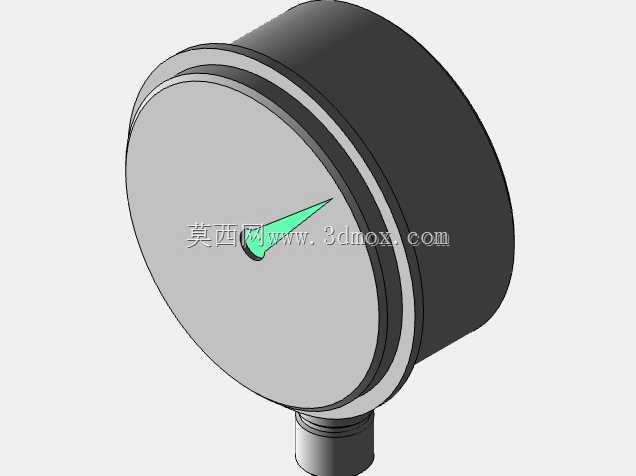

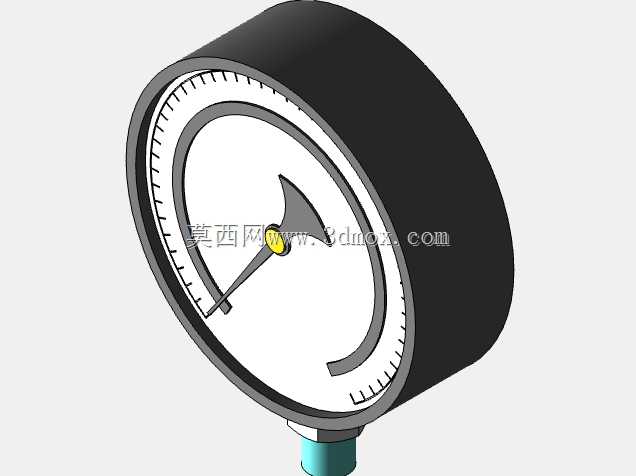

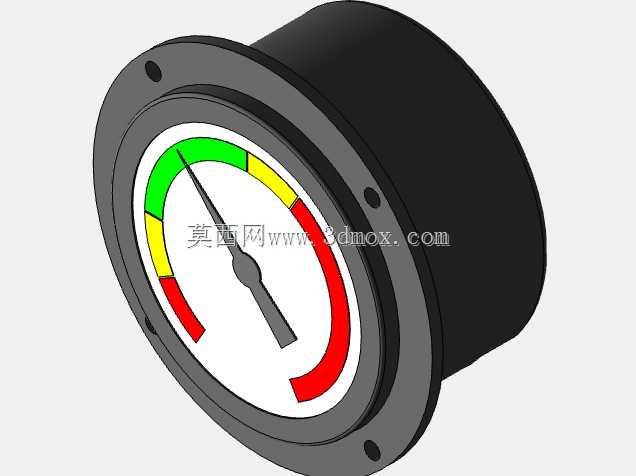

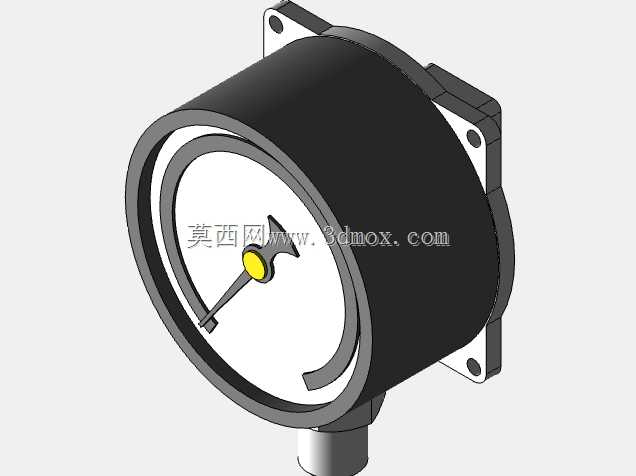

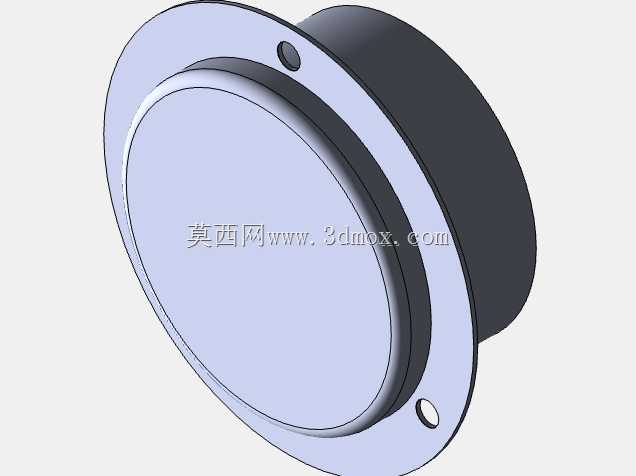

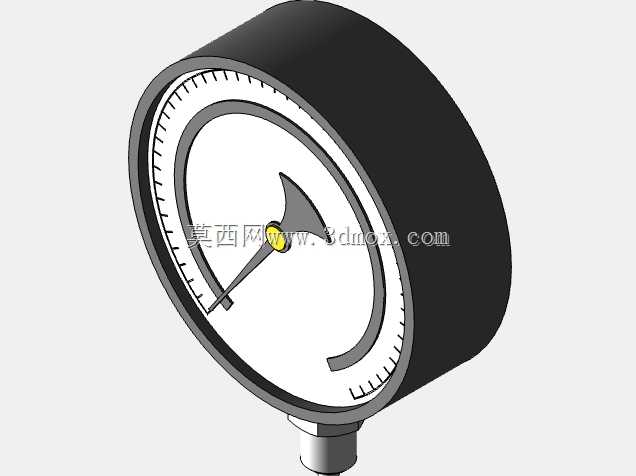

　　这款针型压力表阀主要应用在工业压力测量管路系统中，作为压力表与主工艺管路之间的通断控制元件，日常运维场景里，操作人员无需关停整条管路的介质输送，仅通过操作该阀即可完成压力表的拆卸校准、更换检修作业，避免系统泄压带来的生产停滞与介质损耗，在化工流体输送、暖通供水、压缩空气管网、液压动力站等涉及压力监测的管路场景中都有广泛适配性。从功能特性来看，该阀采用截止式节流结构，手轮旋转带动阀杆做轴向进给，通过阀杆端部的密封锥面与阀座通口的贴合、分离实现管路通断与流量微调，密封副采用硬密封配合形式，可耐受常规水、压缩空气、低压油品等非强腐蚀介质，适配的常规工作压力等级覆盖1.6MPa以内的民用与常规工业管路场景，手轮采用星形多辐条结构，增大操作时的手部接触力矩，无需借助额外扳手即可完成可靠启闭，操作力控制在单人徒手可操作的合理区间，避免力矩过大导致阀杆变形或密封面压损。

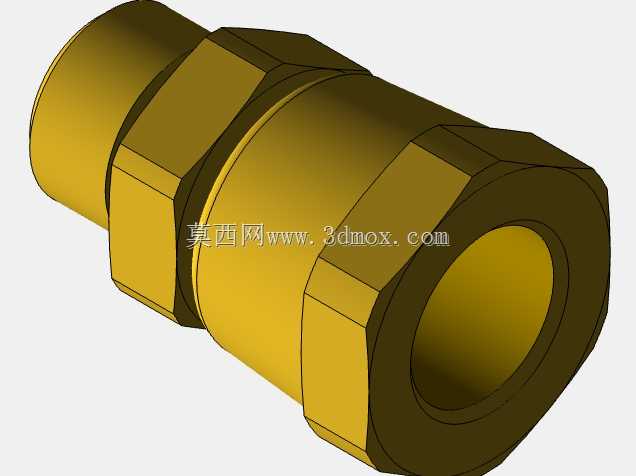

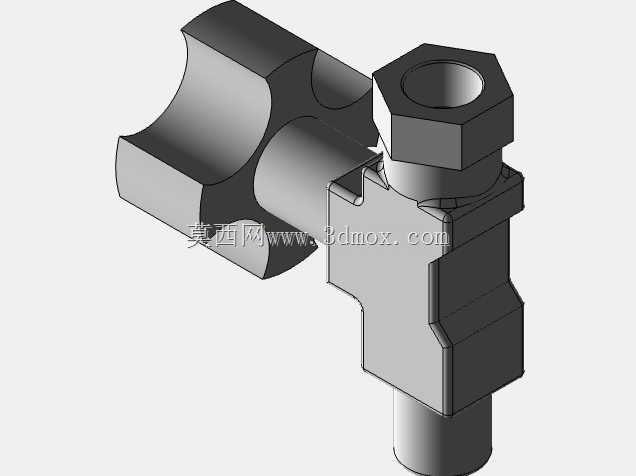

　　设计过程中优先考虑了现场安装的适配性，阀体采用锻造黄铜材质，兼顾切削加工性能与管路介质兼容性，同时黄铜材质的抗锈蚀能力可满足多数非强酸强碱工况的长期使用需求，阀体两端分别设置外螺纹连接端与压力表安装内螺纹端，其中与主管道连接的一端采用外螺纹配合锁紧螺母的结构，可适配不同壁厚的管路安装面板，允许安装时根据现场面板厚度调整锁紧位置，降低现场安装的加工精度要求；与压力表连接的一端采用标准管螺纹，可直接适配常规径向安装的压力表接头，无需额外转换接头。

　　从安装边界尺寸来看，阀体通径设计为常规压力表配套的小通径规格，整体结构紧凑，手轮旋转外径控制在合理范围，安装后不会与周边并排布置的其他阀件、仪表产生操作干涉，阀杆的行程经过精准核算，全开状态下介质流通截面满足压力表的压力传导需求，不会因为通流面积过小导致压力测量滞后，全关状态下密封锥面的重合度经过结构优化，可实现零泄漏截断，避免管路介质从压力表接口处渗漏。结构设计上还在阀体侧部预留了小型泄放口结构，当阀门关闭、需要拆卸压力表时，可通过泄放口预先排掉阀腔与压力表内部残存的带压介质，避免拆卸时带压介质喷溅造成安全隐患，这个细节设计是针对现场运维的实际痛点优化的，很多常规同类型阀件没有预留泄放结构，拆卸压力表时往往会出现残存介质喷溅的问题，尤其是输送热水、带压气体的管路，很容易造成运维人员烫伤或磕碰损伤。

　　阀体的流道采用等径过渡设计，没有急剧的截面变化，可减少介质流经阀门时的压力损失，同时避免流道死角造成的介质残留，对于输送洁净水、洁净压缩空气的场景，不会因为介质残留滋生杂质影响压力表的测量精度。手轮与阀杆的连接采用扁方配合结构，避免长期操作后手轮与阀杆之间出现打滑空转的问题，手轮材质选用高强度工程塑料，表面做防滑纹理处理，低温环境下操作也不会出现冻粘手部的问题，同时工程塑料的抗腐蚀能力优于金属手轮，在潮湿、有轻微腐蚀氛围的车间环境中也能长期使用不会锈蚀卡滞。阀杆部位采用填料密封结构，填料压盖与阀体采用螺纹连接，长期使用如果出现阀杆部位渗漏，可通过适度拧紧填料压盖来补偿填料的磨损量，无需整体更换阀门，降低运维成本。整个建模过程中对各个配合面的公差做了合理预留，螺纹配合部位按照管螺纹的标准公差设置间隙，密封锥面的角度公差控制在合理范围，保证加工后可实现可靠密封，同时各个零件的结构都兼顾了常规机加工的工艺性，没有出现无法加工的倒扣、极薄壁厚等不合理结构，阀体的最小壁厚经过强度校核，可承受额定工作压力下的长期载荷，不会出现阀体开裂的问题。
