法兰连接手动明杆楔式闸阀结构

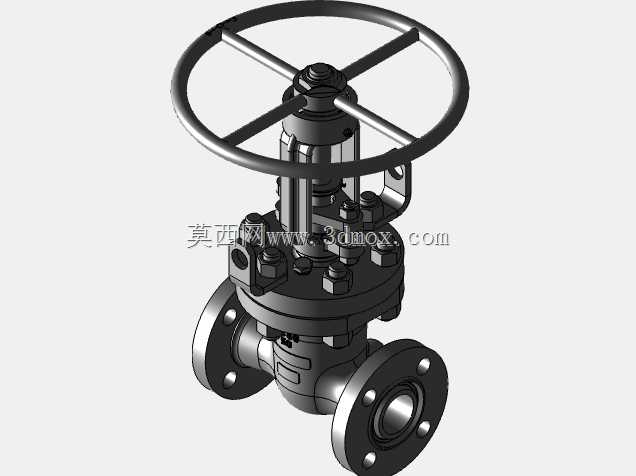

　　这款手动法兰闸阀的三维结构，完整还原了公称通径50到100毫米区间、压力等级对应PN16工况下的钢制楔式闸阀实体细节，建模时完全参照实际工业管路的安装适配逻辑搭建，所有配合面的公差预留、运动部件的行程空间都和实物装配要求保持一致。从实际应用场景来看，这类闸阀主要用在石化、市政给排水、热力输送、常规工业水系统的管路上，作用是实现管路介质的全通径截断，不做调节流量使用——因为闸板的升降行程和通流截面不是线性对应，半开状态下介质冲蚀会快速损伤密封面，这也是结构设计时特意强化闸板密封面堆焊层厚度的核心原因。

　　先看操作端的结构，顶部的手轮采用轮辐式四筋结构，不是实心轮盘，一方面是减轻操作端的自重，避免长期操作后阀杆顶部承受额外偏载，另一方面轮缘的滚花细节在建模时做了还原，实际操作时戴防滑手套也能稳定施力，手轮和阀杆的连接采用方榫配合加锁紧螺母的结构，不会出现操作时手轮空转的问题，方榫的配合间隙控制在0.1到0.2毫米之间，既保证拆装方便，又不会因为间隙过大产生操作晃量。阀杆部分采用明杆设计，也就是阀杆会随着手轮转动同步升降，现场操作人员可以直接通过阀杆伸出的高度判断阀门的开关状态，不需要额外加装位置指示器，这对没有远程信号反馈的就地操作管路来说非常实用；阀杆的梯形螺纹传动副做了单独的结构细化，螺纹的牙型角、导程都匹配手动操作的力矩需求，正常工况下一个成年人用标准长度的手轮就能完成全行程开关，不需要加套额外的加力杆，避免力矩过大损坏阀杆螺纹或者闸板密封面。

　　中法兰部分的连接采用螺栓圆周均布结构，建模时还原了每一颗六角螺栓、螺母的装配位置，中法兰的密封面采用凸面结构，配合缠绕式垫片就能实现中压工况下的可靠密封，螺栓的预紧间隙做了均匀预留，实际装配时可以按照对角顺序逐次拧紧，不会出现法兰偏斜导致的密封泄漏。阀体两端的连接法兰采用标准凸面法兰结构，法兰的螺栓孔中心圆直径、密封面尺寸、法兰厚度都匹配对应通径的管路法兰标准，安装时不需要额外做配改，直接和管路法兰对接穿螺栓就能完成固定；阀体的流道部分做了全通径设计，流道内壁和管道内径基本一致，介质通过时的压力损失非常小，也不容易在阀腔内积存介质杂质，减少长期使用后的结垢卡涩风险。

　　闸板部分采用楔式单闸板结构，密封面有5度左右的楔角，关闭时在阀杆的下压力作用下，两个密封面能紧密贴合在阀体的阀座密封面上，实现双向密封，不管介质是从阀的哪一侧流入，都能可靠截断；闸板的导向槽和阀体内部的导向筋做了配合结构，升降过程中闸板不会出现偏转，保证密封面能准确对位，不会出现单侧密封面磨损过快的问题。阀盖部分的填料函结构也做了完整还原，填料压盖、填料垫的装配位置清晰，实际使用时可以通过拧紧填料压盖的螺栓来补偿填料的磨损量，避免阀杆升降位置出现介质外漏，填料函的深度足够装填3到4圈成型填料，满足常规水、油品、蒸汽类介质的密封要求。

　　从安装边界来看，这款闸阀的结构长度、端法兰尺寸、手轮操作空间预留都符合常规管路布置要求，手轮的最高点距离阀体中心的高度在建模时做了准确还原，现场布置管路时不需要额外预留过大的操作空间，手轮的旋转半径范围内没有其他突出结构，操作人员站在阀侧就能完成开关操作；阀体底部没有突出的排污结构，安装时不需要在基础上预留额外的凹槽，直接水平安装在水平管路上就能正常使用，阀杆垂直向上的安装姿态也符合这类阀门的安装规范，避免倾斜安装导致阀杆受力不均产生卡涩。整个模型的所有运动部件都做了装配约束还原，手轮转动时阀杆的升降行程、闸板的上下移动距离都和实际产品一致，不管是做管路布置的干涉检查，还是做阀门结构的教学演示，或者是做检修流程的模拟，都能直接复用这个结构模型，不需要再做额外的结构修正。
