适配CNC加工的连杆卡盘安装结构

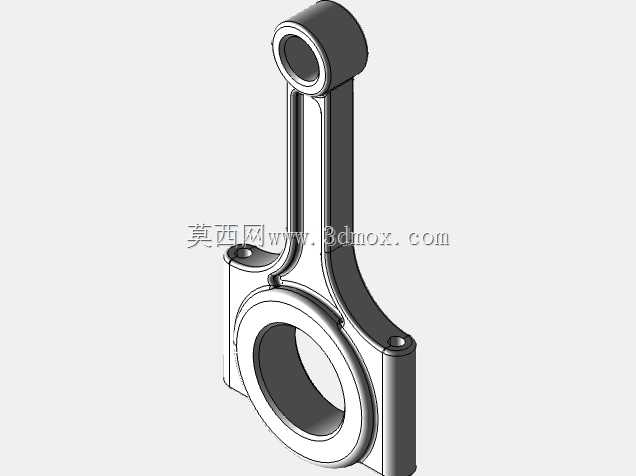

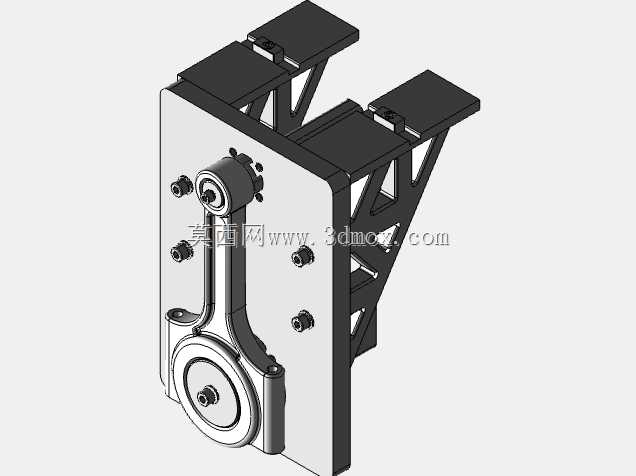

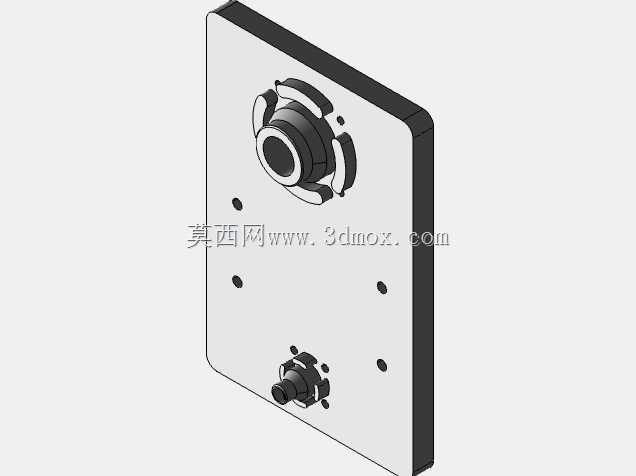

　　这套结构核心是为连杆类零件的CNC精密加工提供稳定装夹方案，在中小批量机加工车间的连杆类异形件加工场景中，这类定制化装夹结构的实用性远高于通用卡盘。日常加工连杆类零件时，通用三爪卡盘往往只能夹持圆柱段，连杆的异形长臂部分缺乏支撑，铣削、钻孔工序中很容易出现振刀、让刀问题，加工精度很难稳定控制在IT7级以内，这套结构正是针对这一痛点设计。从功能上看，整套结构分为安装基板、支撑托架、旋转铰接座、工件定位轮几个核心部分，安装基板作为整个装夹结构的基准，背面设置了三组三角加强筋支撑的安装脚，每个安装脚都预留了螺栓过孔，可直接固定在CNC加工中心的工作台T型槽上，安装脚的间距适配常见的80mm、100mm槽距工作台，不需要额外制作过渡转接板。

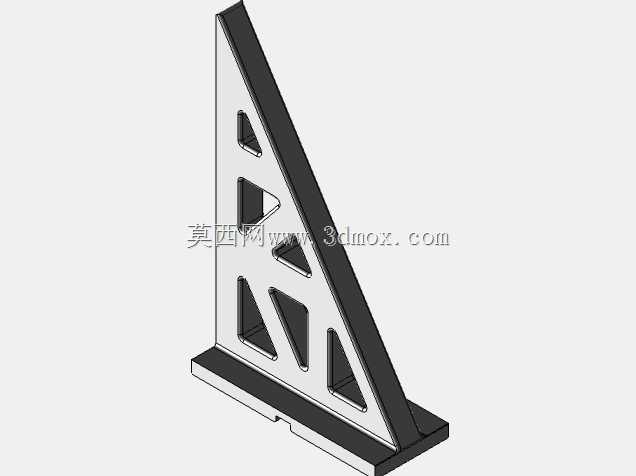

　　支撑托架采用镂空三角筋结构，在保证整体刚性的前提下尽可能降低自重，避免长时间固定在工作台上增加工作台负载，同时镂空结构也方便加工过程中切削液、铁屑的排出，不会在结构内部堆积铁屑造成定位误差。旋转铰接座是这套结构的核心功能部件，采用深沟球轴承作为旋转支撑，可带动装夹的连杆实现0-90度的角度翻转，一次装夹即可完成连杆端面、侧面、铰接孔的多工序加工，不需要二次装夹找正，能有效减少装夹辅助时间，同时避免二次装夹带来的位置度误差。工件定位轮对应连杆的大头孔位置，采用间隙配合的定位销设计，定位面做了淬火处理，硬度达到HRC45-50，长期装夹拆卸也不会出现磨损导致定位间隙变大。

　　设计过程中优先考虑了装夹的操作便捷性，所有锁紧螺栓都设置在结构正面，操作人员站在机床操作侧即可完成所有锁紧、翻转操作，不需要探身到工作台内侧操作，降低操作风险。安装边界方面，整套结构总高度控制在280mm以内，宽度220mm，伸出工作台的长度不超过150mm，适配绝大多数行程在500mm以上的立式加工中心，不会出现超程问题。结构的受力点经过反复校核，铣削加工时的切削力会通过基板直接传递到工作台，支撑筋的受力方向与切削力方向呈120度夹角，可有效抵消切削振动，实际加工测试中，连杆长臂端的铣削振纹幅度比通用卡盘装夹降低70%以上，孔位的位置度公差可稳定控制在0.02mm以内。

　　另外这套结构也可兼容不同长度规格的连杆装夹，只需要更换对应尺寸的定位轮和调整铰接座的固定位置，不需要更换整套装夹结构，适配性较强，在多品种小批量的连杆类零件加工场景中，能大幅降低工装制作成本，缩短生产准备周期。结构的所有棱角都做了R2-R3的倒角处理，避免操作人员装夹工件时被锐边划伤，同时也减少应力集中，提升工装的使用寿命。
