多油路集成阀块异形结构三维设计

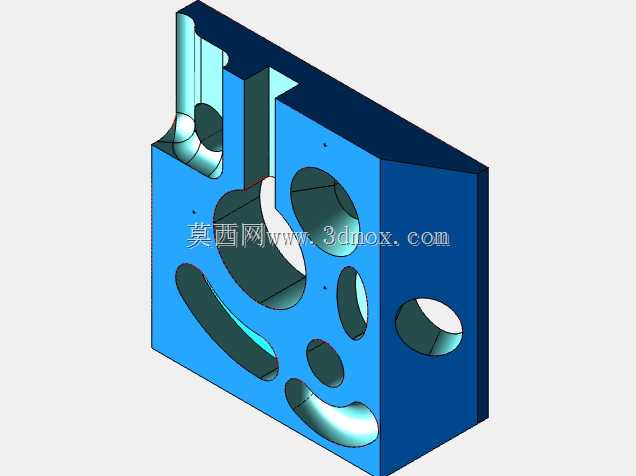

　　从内部流道布局来看，阀块上分布的多个不同直径圆孔，分别对应压力油进油口、工作油口、回油口以及测压接口，其中大直径孔道为主压力油路，通流能力匹配100L/min以内的系统流量，孔道内壁的相贯线位置做了平滑过渡处理，避免流道直角转折造成的压力损失与局部紊流，减少油液在阀块内部的发热问题。设计过程中首先确定了安装基准面，也就是阀块背面的平整安装面，该面的平面度要求控制在0.02mm以内，保证阀块与安装基板贴合时不会出现渗漏，安装孔位分布在阀块的边角位置，采用沉头孔设计，螺栓锁紧后头部不会突出阀块表面，避免与上方安装的电磁换向阀、溢流阀等元件发生干涉。该集成阀块结构的设计，核心围绕液压系统的管路集成需求展开，在中小型液压站、工程机械液压控制回路、机床液压夹紧系统中，这类集成阀块承担着替代分散管路、减少泄漏点、压缩安装空间的核心作用。不同于常规规则矩形阀块，本次设计的阀块采用异形切削外形，在靠近安装基准面的一侧做了斜向切边处理，这一结构并非单纯的减重设计，而是为了适配设备内部狭窄的安装空间，避让相邻的油泵出油口硬管走向，避免装配时管路与阀块本体发生干涉。

　　阀块侧面的弧形长槽结构，是为了容纳外置的油管接头锁紧螺母，当接头从侧面拧入流道时，螺母可以沉入槽内，不需要额外预留扳手操作的侧向空间，进一步压缩了阀块整体的占用宽度。在流道设计阶段，需要逐一核对每个孔道的深度与相交位置，避免出现工艺孔打通造成的高低压腔窜油问题，所有流道的工艺孔末端都采用钢球封堵的结构，封堵位置预留了足够的壁厚，保证系统在25MPa额定压力下不会出现封堵脱落或者阀体开裂的问题。阀块上部的凸起柱状结构，是为了适配特定型号的叠加阀安装，安装面的密封槽尺寸按照O型圈线径标准设计，槽深控制在O型圈线径的70%左右，保证叠加阀安装后密封压缩量合适，既不会因为压缩量过大造成O型圈永久变形，也不会因为压缩量不足出现渗漏。

　　不同于标准阀块的等壁厚设计，该阀块在非流道区域做了局部减薄切削，在保证各个流道之间最小壁厚不小于5mm的前提下，尽可能降低阀块的整体重量，这一设计对于移动工程机械的液压系统来说，能够有效减少设备的自重负载，提升设备的有效载荷能力。在安装边界方面，阀块的整体外形尺寸适配常见的6通径电磁阀安装面，不需要额外制作过渡连接板，可以直接与标准液压元件匹配安装，底部的安装孔距符合通用液压站基板的安装孔位标准，替换原有阀块时不需要重新加工基板上的安装孔，能够直接完成替换装配。

　　流道的孔径设计经过流速校核，主压力油路的油液流速控制在4m/s以内，回油道流速控制在2m/s以内，避免流速过高造成的系统噪音与压力冲击，各个工作油口的位置布局充分考虑了外接管路的走向，相邻油口之间的中心距足够容纳标准管接头的安装，不会出现接头之间扳手空间不足的问题。阀块外露的所有非安装面都做了表面氧化处理，提升防锈能力，流道内部在加工完成后需要做去毛刺处理，避免铁屑残留进入液压系统造成元件卡滞，所有孔口位置都做了倒角处理，方便管接头拧入时不会切坏O型圈密封件。
