Littelfuse通孔轴向PICO II 251系列保险丝

　　在PCB板级电路保护的实际工程场景中，通孔轴向安装的熔断型保护器件是小功率电源回路、信号采集回路里最常用的过流防护元件，这款Littelfuse PICO II 251系列的轴向保险丝，就是针对高密度PCB安装场景设计的直插式保护器件，日常选型时经常会在消费类电源、工业控制板卡、小型通讯设备的电源输入端口见到它的身影。从实际使用的角度来说，这类器件的核心作用是在回路出现异常过流、短路故障时，通过自身熔体的快速熔断切断回路供电，避免后端的主控芯片、功率器件、线路板走线因为过流出现过热烧毁，甚至引发板级起火的安全隐患，是板级电路里不可缺少的被动安全元件。

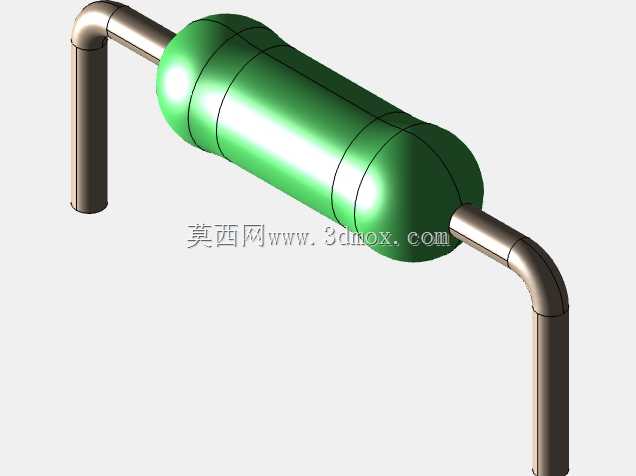

　　从结构设计的角度拆解这款器件，主体的熔断核心被密封在绿色的绝缘圆柱壳体内，壳体采用耐高温的绝缘材质制作，既能避免熔断过程中金属熔体飞溅引发相邻线路短路，也能抵御波峰焊、回流焊过程中的高温冲击，不会出现壳体开裂、密封失效的问题。两端引出的弯角金属引脚采用镀锡处理，具备优秀的可焊性，引脚的弯折角度是按照标准通孔插装的工艺要求设计的，刚好适配常规1.6mm板厚的PCB通孔安装尺寸，插装后引脚伸出板面的长度符合波峰焊的工艺要求，不需要额外剪脚就能直接过焊接工序，能有效提升SMT后段插装工序的生产效率。

　　做PCB布局设计的时候，这类轴向保险丝的安装边界需要重点考量：首先是引脚的跨距要匹配器件的本体长度，两个安装通孔的中心距需要和引脚间距完全对应，避免插装时出现引脚变形、本体翘起的问题；其次是器件本体和周边相邻元件的安全间距，因为保险丝熔断时会产生瞬时的高温，周边3mm范围内不要布置电解电容、塑胶接插件这类不耐高温的元件，也不要走大电流的铜箔走线，避免熔断时的高温损伤周边器件。另外在布局时要尽量把这类保险丝布置在电源输入端口的附近，也就是外部电源进入板卡的第一级防护位置，这样故障出现时能第一时间切断输入回路，不会让故障电流波及板卡上更多的功能区域。

　　从功能特性上来说，251系列的慢熔断特性适配很多带容性、感性负载的启动场景，比如小型电机驱动回路、开关电源的输入回路，设备上电瞬间会出现数倍于额定工作电流的冲击电流，慢熔断的特性可以躲过短时的启动冲击电流，不会出现上电就误熔断的问题，而当回路出现持续的过流或者短路故障时，又能在标准规定的时间内快速熔断，实现可靠的保护。轴向通孔的安装形式相比贴片保险丝，具备更高的结构强度，在一些存在振动的工业应用场景里，不会像贴片元件那样容易因为振动出现焊点脱落、接触不良的问题，可靠性更有保障。

　　在三维建模的过程中，这类元件的模型精度重点要把控几个尺寸：首先是本体圆柱的直径和长度，这直接影响布局时的元件间距校验；其次是引脚的线径、弯折半径和伸出长度，这关系到PCB封装的通孔尺寸设计是否匹配，要是引脚尺寸建模不准，做装配干涉检查的时候就会出现误判，要么是通孔做小了插不进去，要么是跨距不对导致元件装不上。另外建模时还要还原本体两端的密封端盖结构，以及引脚和端盖的连接位置，这样在做整机装配的可视化检查时，能更真实地还原实际装配效果，方便结构工程师校验元件和外壳、内部结构件的间隙是否满足安全要求。

　　实际选型替换的时候，除了要关注额定电流、额定电压这些核心电气参数，安装尺寸的匹配也是非常重要的环节，很多工程师在替换保险丝的时候只看电气参数，忽略了本体长度和引脚跨距，导致买回来的器件装不到PCB上，或者装上去之后本体翘起和周边结构件干涉，这款模型的尺寸还原度足够支撑选型阶段的尺寸校验工作，能在设计阶段就提前发现尺寸不匹配的问题，减少打样后反复改板的成本。在做板级的热仿真分析时，准确的模型也能帮助工程师更精准地模拟保险丝正常工作时的温升情况，确认周边元件的温度是否在额定工作范围内，提升整个板卡的长期工作可靠性。
