管端坡口进给式齿轮齿条传动机构

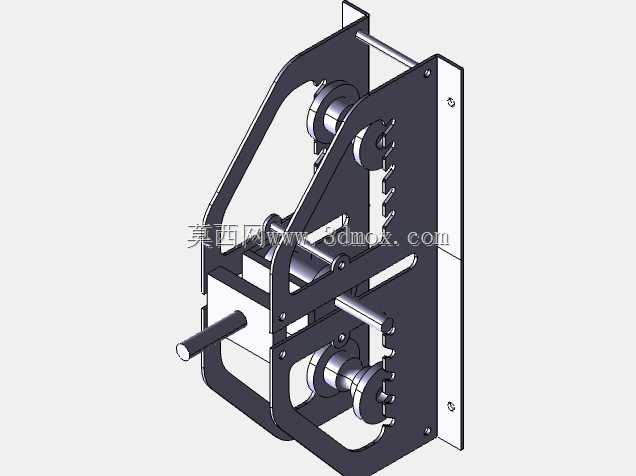

　　这套传动机构主要面向小管径金属管材的端面加工工序配套使用，常见于小型管材加工生产线、现场管道预制工位，适配薄壁钢管、铜管等材质的管端坡口、平口、倒角作业，作为加工执行端的进给承载结构，替代传统手动推送的作业方式，保证进给过程的平稳性与进给量的可控性。从结构布局来看，整套机构采用壁挂式安装设计，安装基准为后侧的立式安装板，板件上预留了四个对称分布的沉头安装孔，可直接固定在加工设备的机架立面或者专用工装支架上，安装板的平面度公差控制在0.1mm以内，保证后续传动组件装配后的平行度要求。核心传动部分采用齿轮齿条啮合的传动形式，齿条沿进给方向垂直布置在滑动组件的侧方，与上下两组导向轴保持平行，齿轮通过销轴固定在机架侧板上，输入端连接外露的操作杆，转动操作杆即可驱动齿轮旋转，带动齿条连带滑动工作台沿导向轴做直线进给运动，齿轮模数选用1.5模，齿面做调质处理，保证频繁往复运动下的耐磨性能，齿条的有效行程覆盖常规小管加工所需的50mm进给距离，可满足单次走刀完成全壁厚切削的行程需求。

　　导向部分采用双光轴导向结构，上下两根导向轴平行布置，两端通过轴座固定在两侧的立式支撑板上，滑动组件通过直线轴承与导向轴配合，配合间隙控制在0.02mm以内，避免进给过程中出现切削颤振，两侧的支撑板采用折弯成型的钢板结构，上部做弧形收边设计，既提升了板件的结构刚度，减少受力变形，也避免了尖锐边角对操作人员造成磕碰伤害。滑动工作台的前端预留了刀具安装位，可根据加工需求装夹坡口刀、平刀或者倒角刀，工作台的进给端设置了行程限位块，可根据不同管径、不同壁厚的加工需求调整限位位置，控制进给深度，避免进刀过量造成刀具崩损或者管材变形。

　　整套机构的受力路径经过优化，切削作业时的径向受力直接通过滑动组件传递到导向轴，再经两端轴座传递到安装板，不会对齿轮齿条啮合面产生额外的径向载荷，有效延长传动部件的使用寿命。在实际应用场景中，这套机构既可以单独作为手动管端加工的工装使用，也可以加装伺服驱动电机替代手动操作杆，升级为自动进给的加工单元，适配自动化生产线的节拍要求，整体结构紧凑，壁挂式的安装形式不占用地面操作空间，适合在狭窄的预制工位、维修现场的流动加工作业中使用。

　　结构设计上没有采用复杂的非标定制零部件，导向轴、齿轮、齿条、直线轴承均采用标准件，后续维护更换成本低，两侧支撑板采用一体化折弯结构，减少了焊接拼接带来的变形问题，装配时仅需要保证两根导向轴的平行度以及齿轮齿条的啮合间隙即可完成组装，对装配人员的技能要求较低。从安装边界来看，整套机构的横向宽度不超过180mm，纵向高度控制在260mm以内，进给方向的伸出长度在初始状态下不超过120mm，不会与周边的管材上料、下料机构产生运动干涉，适配管径范围覆盖6mm到32mm的常规工业用管材，可满足暖通、制冷、小型液压管路等行业的管端加工需求。在细节设计上，操作杆的握持端做了滚花处理，手动操作时不易打滑，齿轮啮合位置预留了润滑脂加注空间，日常维护时可直接在啮合面涂抹润滑脂，无需拆解机构即可完成保养，安装板上的沉头孔设计可让固定螺栓的头部完全沉入板件平面，不会出现凸起干涉滑动组件运动的问题。
