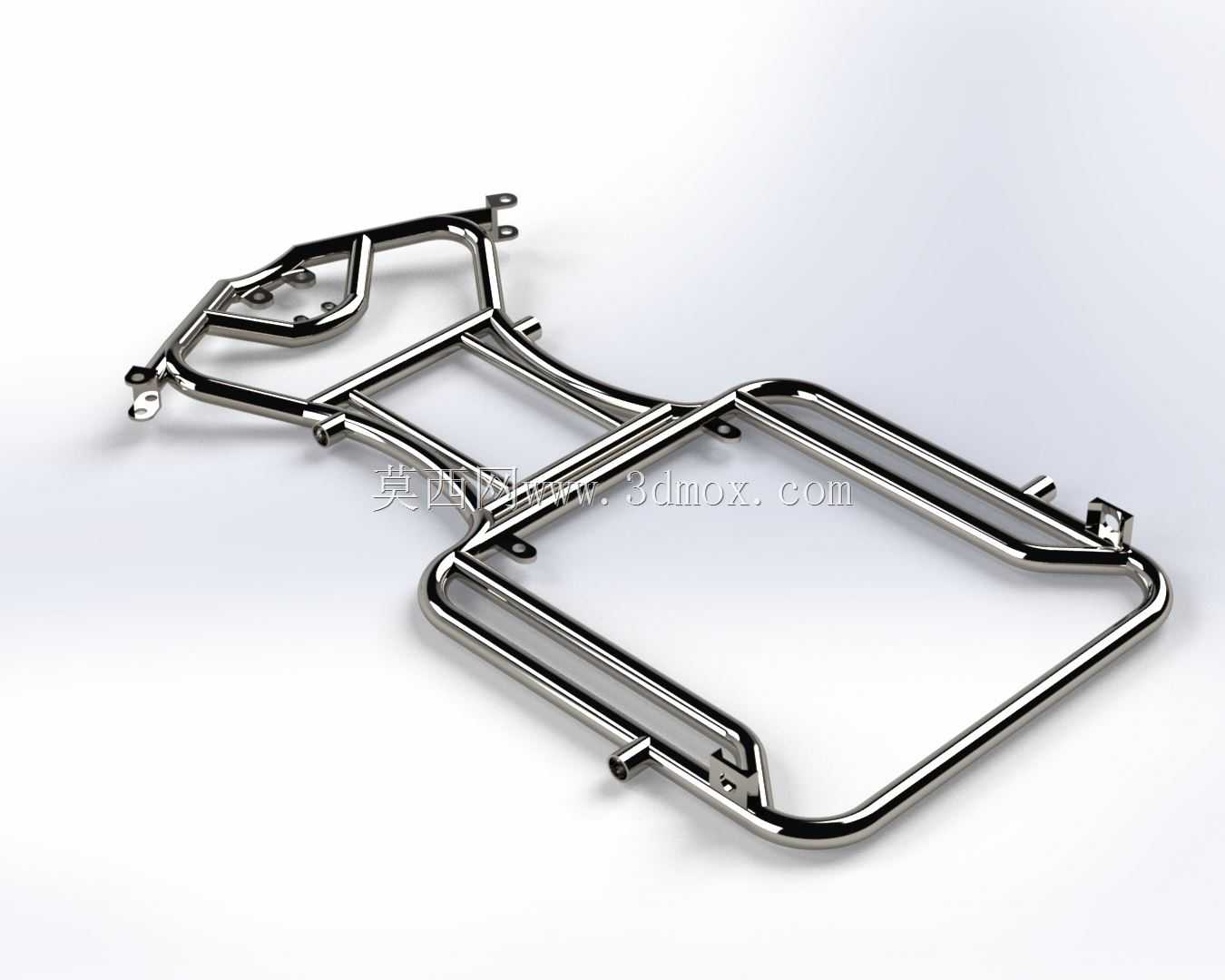

卡丁车金属管架式承载机箱结构设计

　　该结构为卡丁车核心承载机架，是整车所有功能部件的安装基体，日常应用场景覆盖休闲娱乐场地卡丁车、小型竞速改装卡丁车、户外非道路休闲代步卡丁车的底盘搭建环节，直接决定整车的结构刚性、部件安装精度与行驶过程中的受力传递路径。从实际用途来看，该机架需要承接驾驶人员的全部重量，同时为动力单元、转向机构、制动系统、行走轮组、座椅、覆盖件提供精准的安装定位点，行驶过程中承受路面颠簸带来的交变冲击、加减速过程的纵向载荷、转向时的侧向倾覆力矩，所有受力最终都会通过管架的节点分散到整体结构中，避免局部应力集中导致的结构变形或开裂。

　　设计过程中优先采用圆管弯折拼焊的结构形式，圆管截面在承受多方向弯曲、扭转载荷时具备更均衡的力学表现，相比型材焊接结构重量更轻，同时能通过管材的壁厚调整匹配不同的载荷等级，适配不同动力配置的卡丁车使用需求。整体结构的受力路径做了连续化处理，从前端转向安装位到中部动力安装区再到后轮承载段，主受力管全程无突兀的截面变化，弯折处采用大圆弧过渡，避免直角弯折带来的应力集中问题，焊接节点位置都设置在受力相对较小的区域，减少焊缝承受的交变载荷幅值，提升长期使用的结构疲劳寿命。

　　外形尺寸方面，整体轮廓匹配常规单人卡丁车的底盘布局，宽度方向控制在轮距适配范围内，不会超出轮胎外侧边界，避免行驶过程中管架与障碍物发生剐蹭；长度方向从前轮转向限位区域延伸至后轮安装位，中部预留的矩形安装区可适配不同规格的动力单元与电池组安装，管架上预留的安装凸台、通孔位置都做了统一的基准对齐，所有安装面的平面度公差控制在合理范围内，保证后续部件安装时不需要额外做大量的适配调整。安装边界上，前端的弯折管段预留了转向柱、前防撞架的安装接口，侧方管架预留了脚踏机构、侧防护板的固定点，中部框架的横梁位置可直接固定座椅滑轨与动力固定支架，后端延伸管段用于安装后轴支座、制动系统组件，所有安装点的位置都避开了管架的主受力弯折区，不会因为开孔破坏主结构的力学连续性。

　　结构细节上，管材之间的连接位置都做了相贯线适配处理，焊接时能保证管材之间完全贴合，减少焊接缺陷的产生，部分受力较大的节点位置可根据实际使用需求增加加强筋片，进一步提升节点的抗扭能力。管架整体的重心高度经过优化，中部承载区域的安装面高度尽可能降低，帮助整车重心下移，提升行驶过程中的侧倾稳定性，前后段的管架高度逐步抬升，既满足前轮转向的行程空间需求，也为后端动力部件的安装留出足够的离地间隙，避免非道路行驶时底部部件与路面凸起发生磕碰。

　　在实际建模过程中，所有管材的弯折半径都匹配常规弯管设备的加工能力，不存在过小弯折半径导致的管材起皱、开裂问题，拼焊时的定位基准统一，可直接通过工装夹具实现批量生产时的尺寸一致性，不需要复杂的后续校形工序。结构上预留的安装孔位都采用标准化的孔径设计，适配常规的螺栓连接规格，后续装配时可直接选用标准紧固件完成部件固定，减少定制零件的使用比例，降低整体生产与维护成本。
