黄铜法兰式三通流体转接接头结构设计

　　在流体输送管路系统的布局改造、设备端接口适配场景中，多通路转接构件的设计合理性直接决定整个管路的密封可靠性与流阻表现，这款带单侧法兰安装结构的三通转接件，就是针对紧凑型管路布局需求开发的专用连接件。从实际应用场景来看，这类构件常出现在小型液压站阀块外接油路、实验室气路分支转接、中小型给排水管路的侧向取源位置，相比传统螺纹对接的三通件，单侧法兰的固定形式能够在设备壁板、阀组安装面实现无额外支架的刚性固定，避免管路振动带来的接口松脱风险。

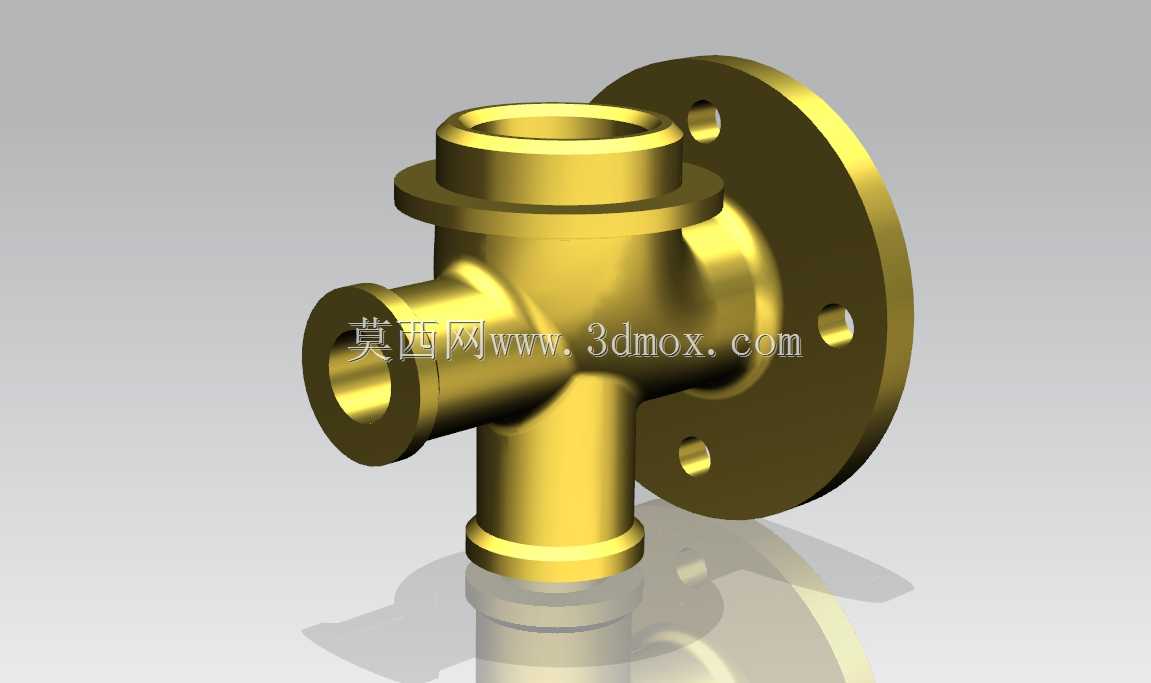

　　从功能特性上拆解，这款接头的三个通路采用了差异化的接口设计：法兰侧为对接设备端的固定安装面，法兰盘上均匀分布四个螺栓过孔，能够适配常规PN16压力等级的法兰配对安装，安装面预留的密封槽可适配O型圈或者非金属密封垫片，保证端面静密封的可靠性；其余三个伸出的接口分别朝向三个垂直方向，接口端部做了阶梯式的插装结构，既可以适配硬管的焊接对接，也能配合卡套结构实现软管的快速装拆，接口的内壁做了圆角过渡处理，避免流体在通路转角处形成涡流区，降低管路运行过程中的流阻损失与局部冲蚀风险。

　　设计过程中首先要明确安装边界的约束：法兰盘的外径尺寸控制在适配常规4螺栓安装的孔距范围内，安装面到各通路轴线的距离经过反复校核，保证螺栓拆装时扳手有足够的操作空间，不会和相邻的管路、结构件发生干涉；三个伸出接口的长度统一控制在标准管接头的最小装配长度要求内，既避免过长导致的管路应力集中，也不会因为过短造成卡套、螺母无法正常锁紧。材质选择上采用锻造黄铜坯料加工，一方面黄铜的切削加工性能优异，能够保证密封面的加工粗糙度达到Ra1.6以下的密封要求，另一方面黄铜本身的耐腐蚀性能够适配水、低压油气、多数惰性气体等常见输送介质，不需要额外做表面防腐处理，降低加工与后期维护成本。

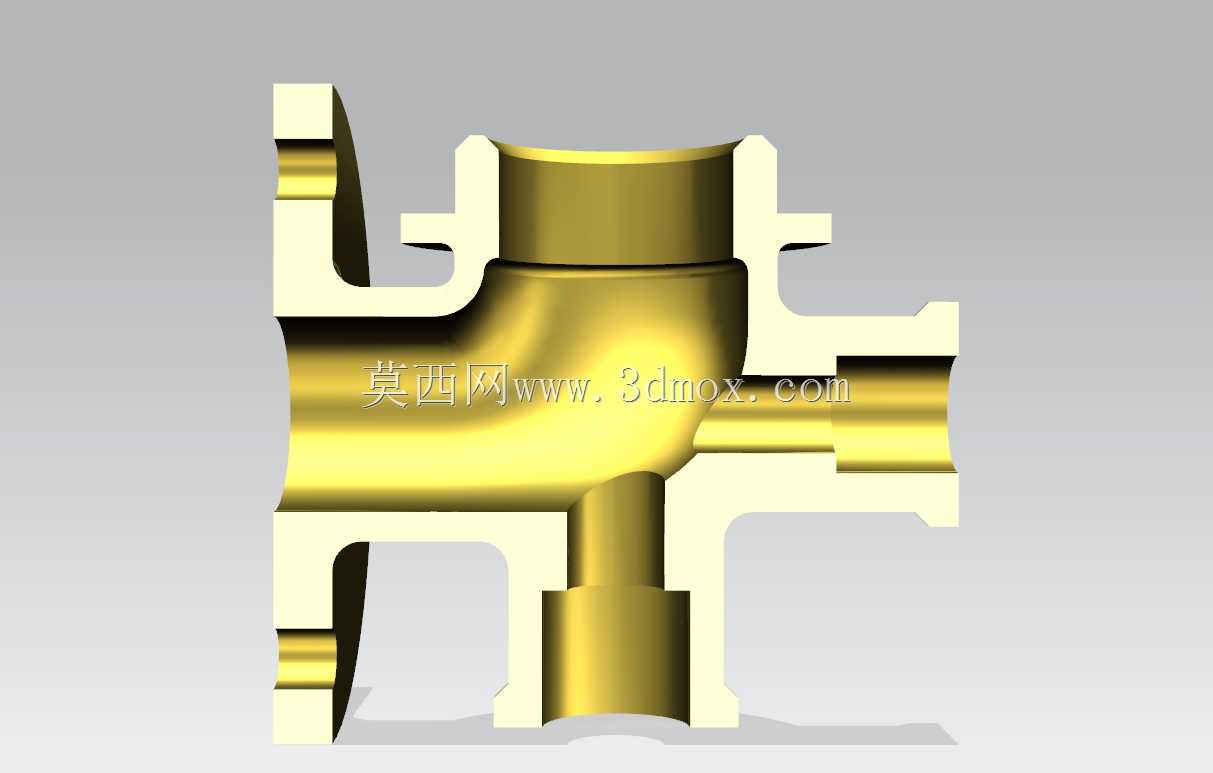

　　结构细节处理上，所有通路的转角位置都做了等通径的圆弧过渡，没有出现通径突变的台阶结构，保证流体在三个通路间转向时流速变化平缓，减少压力损失；法兰盘和主体筒体的连接位置做了加厚的圆角过渡，避免安装时螺栓预紧力造成的应力集中，同时也能承受管路内部压力带来的轴向载荷；每个接口的外圆都预留了标准的扳手卡位，安装时可以用普通开口扳手固定接头主体，再进行管路螺母的锁紧操作，不需要额外的工装夹持，降低现场安装的操作难度。

　　从安装适配性来看，这款接头的法兰安装面和设备壁板贴合后，三个侧向接口分别朝向水平、垂直向下、垂直向上三个方向，能够覆盖多数管路分支的走向需求，不需要额外加装弯头调整管路方向，减少管路系统的接头数量，也就降低了潜在的泄漏点。在建模过程中，所有配合尺寸都按照相关管路连接件的标准公差进行设定，法兰螺栓孔的位置度公差控制在0.1mm以内，保证和配对法兰的孔位完全对齐，接口的外圆尺寸按照h7公差加工，保证和卡套、软管接头的配合间隙在合理范围内，不会出现过盈装拆困难或者间隙过大导致密封失效的问题。另外，整个构件的壁厚经过强度校核，在1.6MPa的额定工作压力下，壁厚的安全系数达到4倍以上，能够满足常规低压流体输送的压力要求，同时不会因为壁厚过大造成整体重量冗余，适合在对安装重量有要求的移动设备、小型实验装置上使用。
