手动杠杆式法兰连接蝶阀三维结构

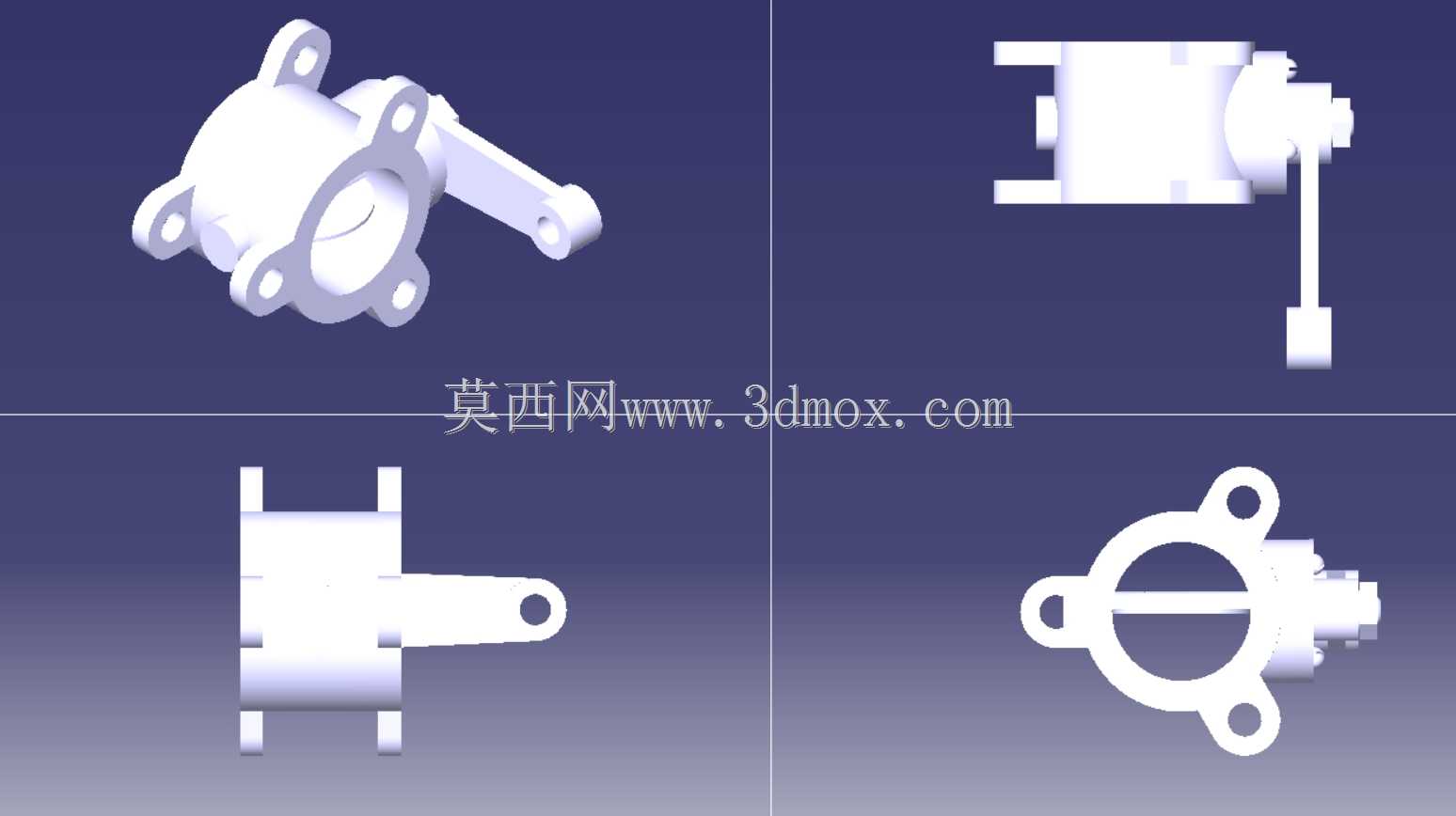

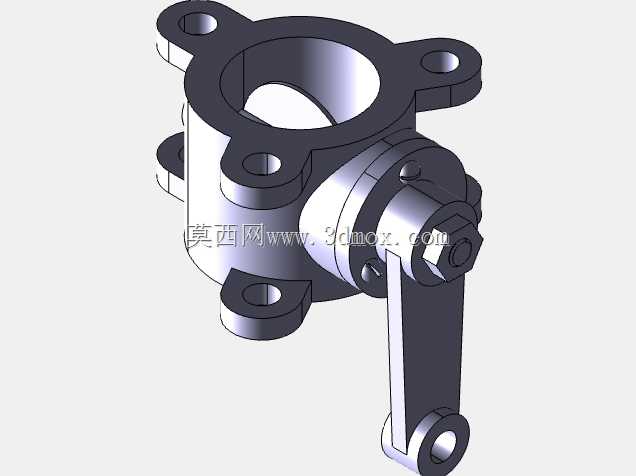

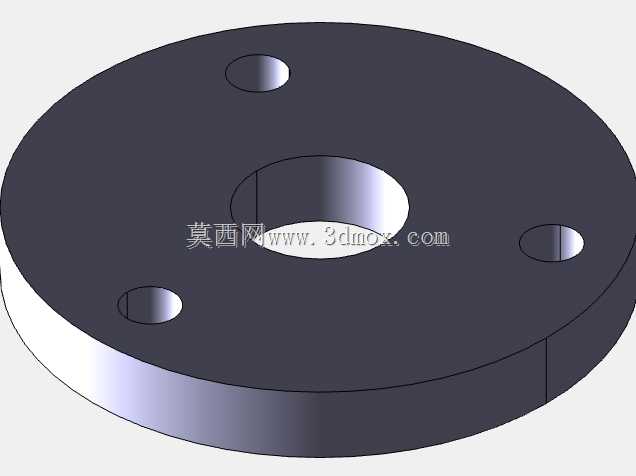

　　在市政给排水、化工流体输送、暖通空调循环水等管路系统中，蝶阀是应用占比极高的截断与调节类部件，这款手动杠杆驱动的蝶阀结构，完全围绕中低压管路的日常操作需求展开设计，没有冗余的功能结构，所有特征都服务于实际工况的使用可靠性。从安装边界来看，阀体采用两端带安装耳的法兰式连接结构，四个带通孔的安装耳沿阀体圆周均匀分布，安装时可直接与管路端法兰通过螺栓穿接固定，无需额外加装转接构件，安装耳的孔位间距、通孔直径都匹配常用中低压管路的法兰标准，适配DN50到DN80区间的常规管径管路，阀体整体轴向长度控制在同通径球阀的三分之一左右，能有效节省管路排布的轴向空间，适合安装空间局促的管路段。

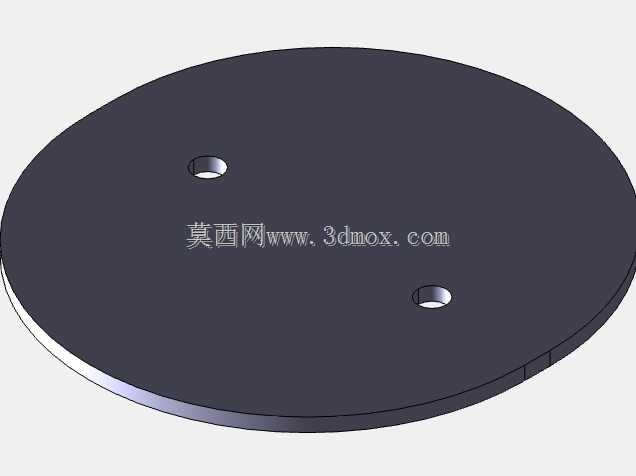

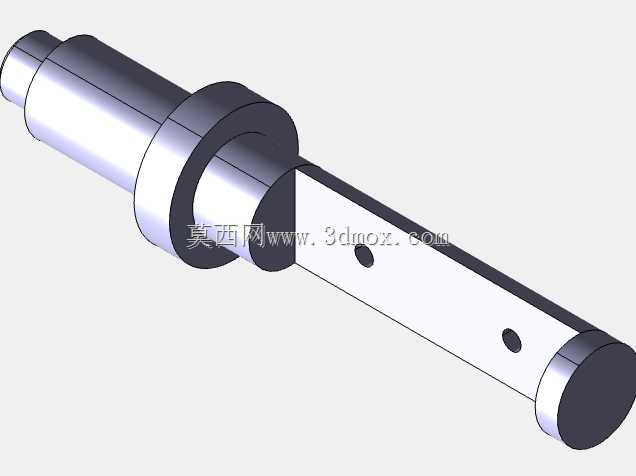

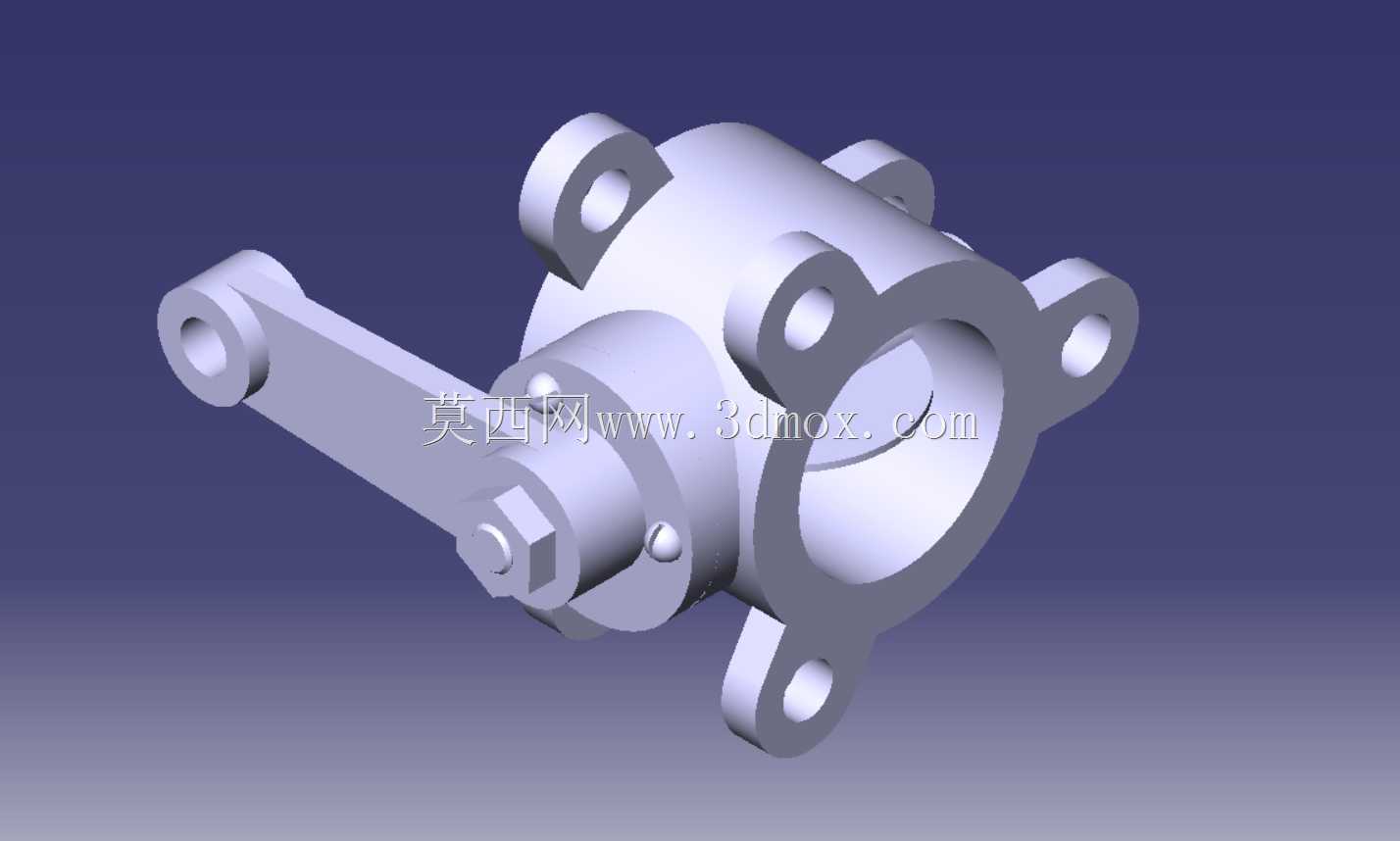

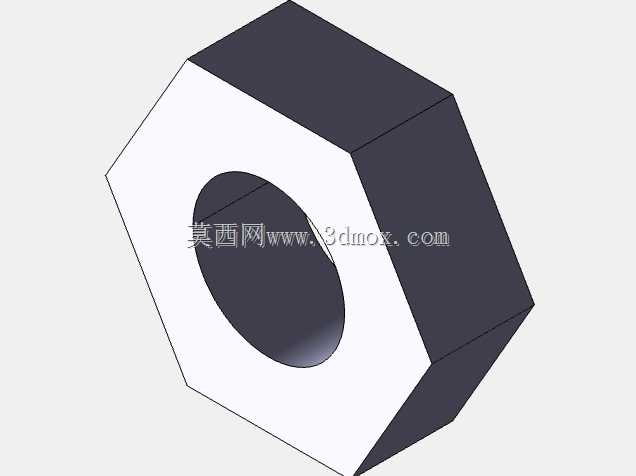

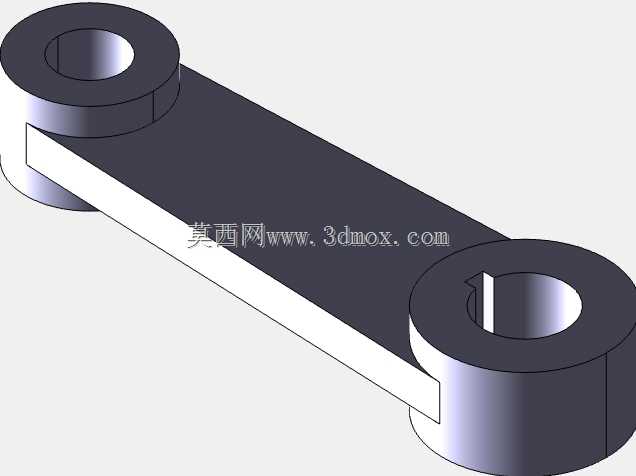

　　驱动端采用外置杠杆式手柄结构，手柄与阀杆的连接端做了扁位防转设计，配合六角锁紧螺母实现刚性连接，操作时扳动手柄即可带动阀杆旋转，进而驱动阀板在阀体内腔做90度回转，实现管路的通断控制，手柄长度经过力矩匹配设计，操作人员无需借助额外加力杆，单手即可完成额定压力下的启闭操作，手柄的摆动范围内可按需加装开度限位块，实现不同开度的流量调节，满足管路节流的使用需求。设计过程中优先考虑了密封可靠性与运动件的磨损补偿，阀体内腔的密封面做了与阀板外缘匹配的圆弧过渡，避免阀板回转时出现卡滞或密封面刮损，阀杆与阀体的配合部位设置了轴套结构，既降低了回转过程的摩擦阻力，也能减少长期操作带来的磨损间隙，避免介质从阀杆位置出现外漏。

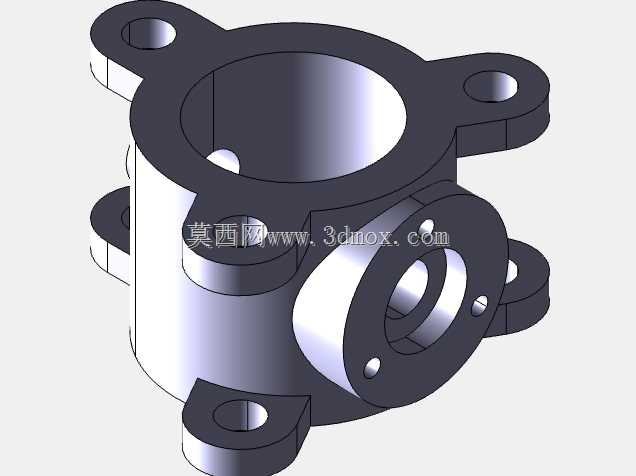

　　阀体上的多个凸台结构并非冗余设计，其中两个对称分布的凸台为阀杆的安装定位基准，加工时可作为装夹定位面，保证阀杆安装孔的同轴度，降低装配后的回转卡滞概率，另外的凸台结构可根据实际工况需求，加装开度指示牌或者位置反馈微动开关，拓展阀门的使用场景，不需要额外对阀体进行二次加工。从结构细节来看，所有棱角位置都做了工艺倒角处理，既避免加工和装配过程中出现锐边划伤，也能减少铸造过程的应力集中，提升铸件的结构强度，阀板的回转中心与阀体流道中心存在微小的偏心量，这个偏心设计能让阀板在关闭的最后阶段产生楔紧效应，提升密封面的贴合压力，降低低压工况下的内漏概率，同时在开启瞬间能让阀板快速脱离密封面，减少密封面的摩擦磨损，延长阀门的整体使用寿命。

　　这款蝶阀的结构没有复杂的曲面特征，所有特征都适配常规的铸造、机加工工艺，阀体可采用铸造成型后再对密封面、安装孔、阀杆孔进行精加工，零部件的通用化程度高，易损件都可实现同规格产品的互换，后期维护时不需要整体更换阀门，仅需更换密封件或者磨损的轴套即可恢复使用性能，能有效降低管路系统的后期运维成本。在实际管路排布中，这款蝶阀可水平安装也可垂直安装，手柄的操作方向可根据现场空间调整阀杆与手柄的连接角度，适配不同的安装朝向，不会因为安装位置的限制导致操作不便，流道内部没有明显的缩径结构，阀板全开时流道阻力系数仅为0.2左右，介质通过时的压力损失远小于同通径的截止阀，适合大流量输送的管路场景。
