M8规格外螺纹式电缆防水接头结构

　　在工业电气布线、控制柜装配、户外设备接线场景中，电缆接头是保障线缆固定、端口密封、防护等级达标的核心基础连接件，这款M8规格的外螺纹式电缆接头，正是针对小线径线缆的穿舱固定需求设计的标准连接件。从实际工程应用来看，这类小规格电缆接头常出现在传感器接线、小型伺服电机出线、户外小型检测设备线缆引入、低压控制回路穿板连接等场景，既要满足线缆穿过安装面板后的轴向固定，避免线缆受外力拉扯时接线端子松脱，也要实现安装面板两侧的密封隔离，阻挡粉尘、水汽从穿线间隙进入设备腔体内部，在IP65及以上防护等级的小型电气设备中，这类接头的选型匹配度直接影响设备长期运行的可靠性。

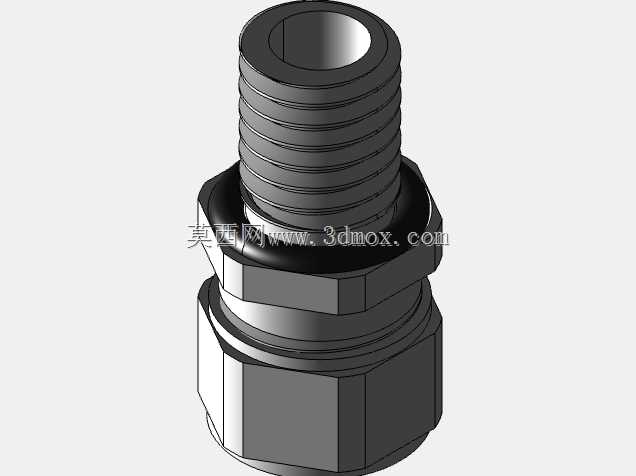

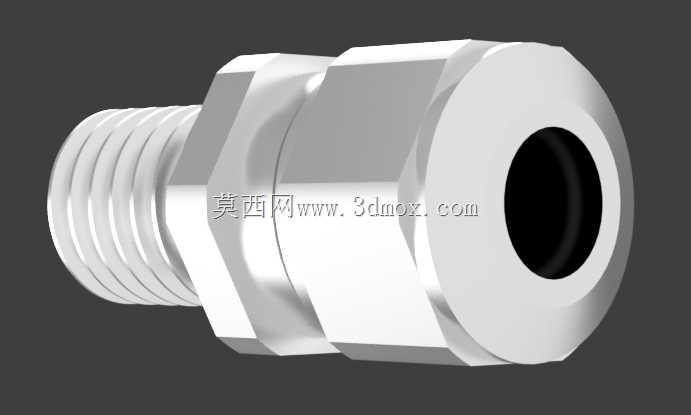

　　从结构设计逻辑来看，这款接头采用三段式组合结构，最上端为外螺纹穿舱段，螺纹规格适配M8标准安装开孔，安装时穿过面板预制的开孔后，通过配套的锁紧螺母从面板背侧旋紧，即可将接头主体固定在安装面板上，螺纹段的轴向长度预留了不同厚度面板的安装余量，可适配1mm至4mm厚度的金属或塑料安装面板，无需额外定制转接件。中间段为六角拧动结构，对边尺寸符合标准紧固件的扳手适配要求，安装时可以用开口扳手或套筒卡住该位置施加扭矩，避免拧紧紧固螺母时接头主体跟转，损伤穿入的线缆外皮。下端为线缆锁紧段，内部内置弹性密封胶圈与夹紧爪，当旋紧下端的锁紧螺帽时，夹紧爪会均匀收拢抱紧穿过的线缆外皮，同时挤压密封胶圈产生径向变形，填充线缆与接头内壁之间的所有间隙，同时实现线缆抗拉固定与IP级密封效果。

　　从安装边界尺寸来看，这款接头的最大外轮廓为下端锁紧螺帽的六角对边尺寸，在做安装布局设计时，需要在开孔周围预留不小于12mm的操作空间，保证扳手可以正常伸入拧动螺帽；上端螺纹段的外径为标准M8螺纹大径，安装开孔推荐加工为8.2mm至8.5mm的光孔，开孔边缘需要去除毛刺，避免划伤接头的密封垫圈；接头内部的穿线孔径适配4mm至6mm外径的圆形线缆，选型时需要严格匹配线缆外径，若线缆过细会导致密封胶圈压缩量不足，无法达到密封与抗拉效果，若线缆过粗则会导致胶圈过度压缩，长期使用后出现老化开裂，丧失密封性能。

　　在实际建模与选型应用中，这类标准件的三维模型需要重点还原几个关键配合尺寸：一是外螺纹段的螺纹参数，包括螺距、大径小径、有效螺纹长度，保证与安装面板、锁紧螺母的配合无干涉；二是各段六角结构的对边尺寸、对角尺寸，预留足够的扳手操作空间，避免装配时出现工具无法卡入的问题；三是内部穿线孔的阶梯尺寸，明确适配的线缆外径范围，给选型人员提供准确的参考。不同于大规格电缆接头，这款M8小尺寸接头的结构更紧凑，在小型传感器、微型电气设备的密集布线场景中，可以大幅节省安装空间，同时保证接线端口的防护性能，在户外小型检测装置、分布式IO模块、工业相机接线等场景中应用十分广泛。设计这类接头模型时，还需要考虑密封件的压缩量模拟，在装配状态下，密封胶圈的压缩率控制在25%至35%之间，既可以保证足够的密封压力，又不会因为压缩量过大导致胶圈永久变形失效，夹紧爪的收拢角度也需要做匹配设计，保证抱紧线缆时受力均匀，不会出现单点应力集中割伤线缆外皮的问题。
