76SB系列拨码开关电子元件结构

　　在工业控制板卡、测试仪器、消费电子主板的电路设计环节，拨码开关是承担地址编码、功能档位切换的核心无源元件，76SB系列侧拨式拨码开关的三维结构还原，能为PCB布局、外壳开孔、装配公差校验提供精准的数模参考。这类拨码开关普遍应用在PLC扩展模块地址设置、工控仪表参数档位切换、小型家电功能模式选择、安防设备地址拨码配置场景中，相比贴片式微动拨码，侧拨结构的操作空间更大，不需要借助镊子等工具就能直接手动拨动，在设备现场调试、后期运维改码的场景下操作效率更高，也能减少因工具操作不当导致的开关拨片断裂、PCB焊盘脱落问题。从结构设计逻辑来看，该系列拨码开关采用红色阻燃PBT外壳作为主体承载结构，外壳上的拨柄开窗做了0.2mm的倒角处理，既可以避免拨柄滑动时与外壳边缘卡滞，也能在波峰焊过程中减少助焊剂残留渗入开关内部的概率，每个独立拨码位对应一组独立的静触片与动触片结构，触片采用0.15mm厚的锡磷青铜材质冲压成型，表面做镀镍打底加镀金处理，保证接触电阻稳定在20mΩ以内，在10000次拨动寿命周期内不会出现接触不良、氧化锈蚀的问题。

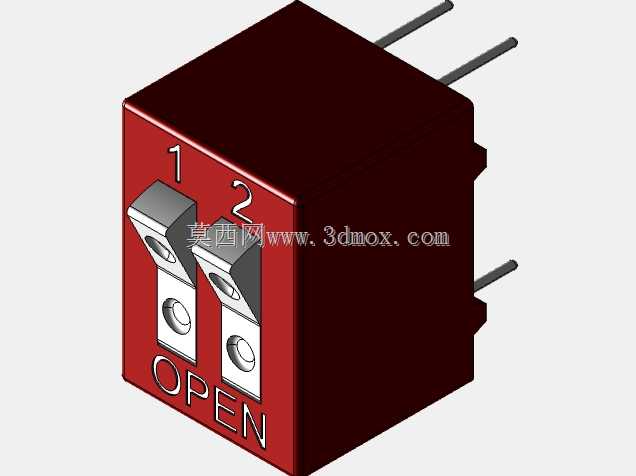

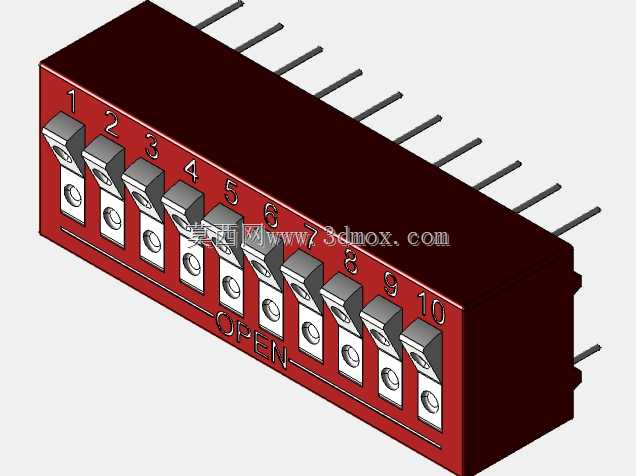

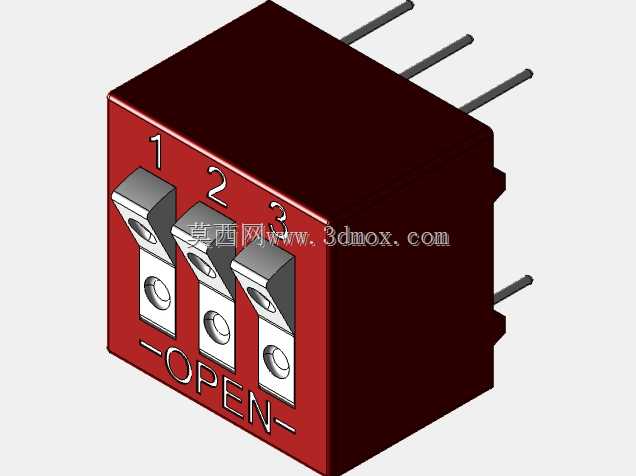

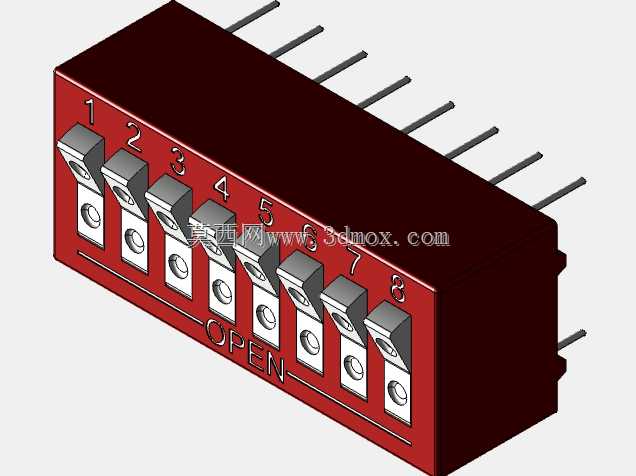

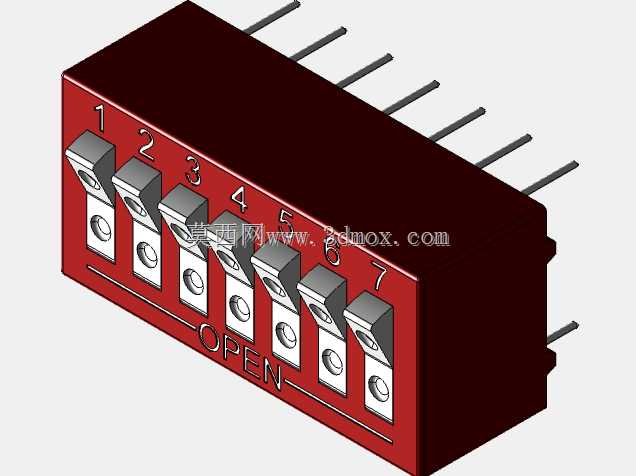

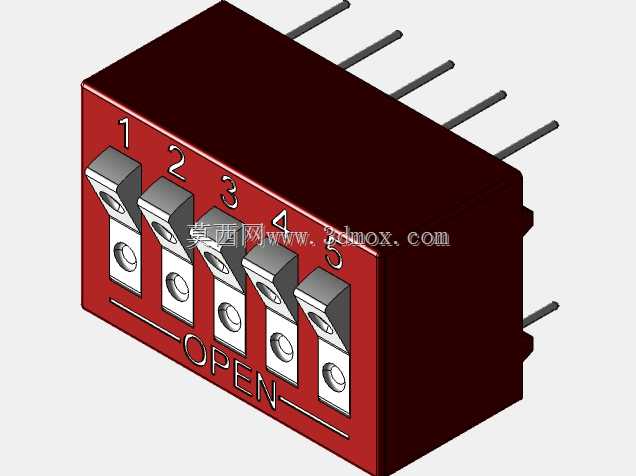

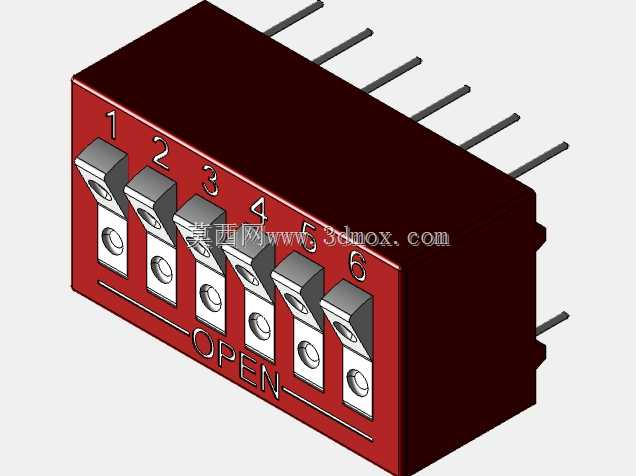

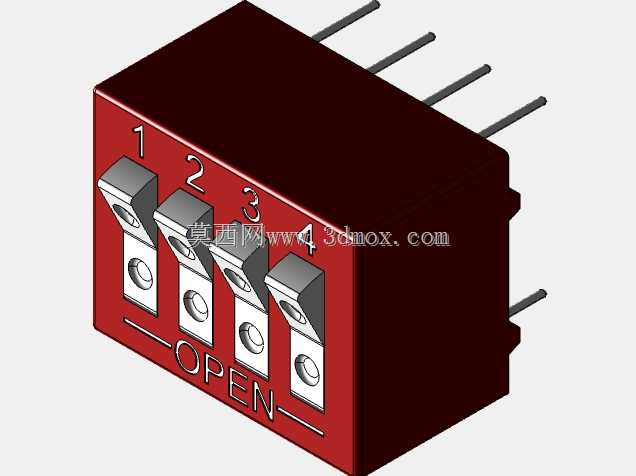

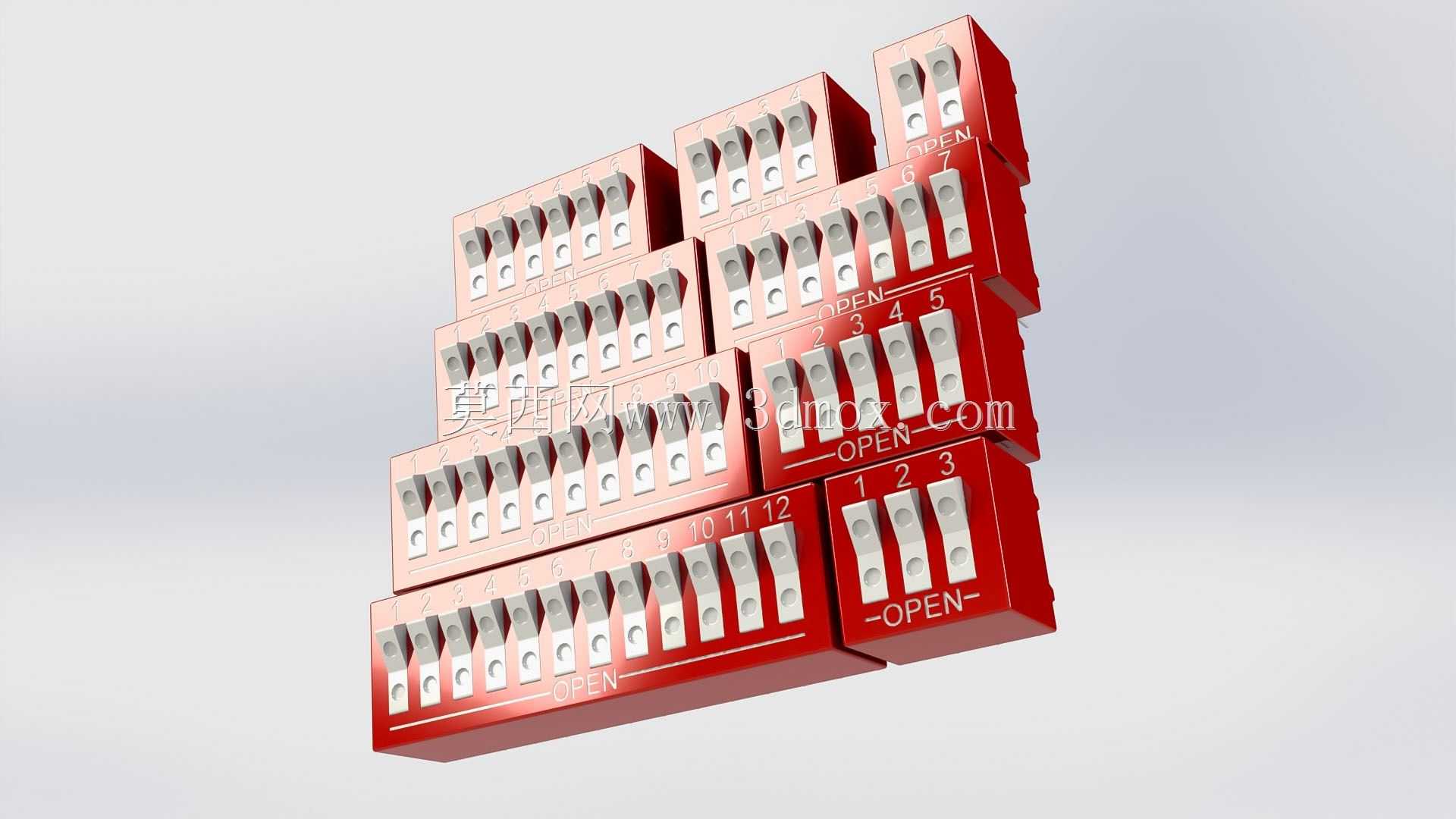

　　不同位数的型号在长度方向做等距延伸，单拨位的宽度统一为2.54mm，完全匹配标准PCB焊盘的网格间距，不管是2位、4位、8位还是12位的型号，安装孔位的横向间距都遵循通用拨码开关的安装规范，能直接替换同规格其他品牌的同类型产品，不需要重新调整PCB的封装尺寸。从安装边界来看，该系列开关为直插式DIP封装，引脚伸出外壳底部的长度为3.2mm，波峰焊时焊盘的设计需要预留0.8mm的阻焊开窗，开关本体底部与PCB表面的预留间隙控制在0.1-0.3mm之间，既可以保证焊接时焊锡不会顺着引脚缝隙渗入开关内部，也能避免间隙过大导致开关焊接后倾斜、引脚受力变形。

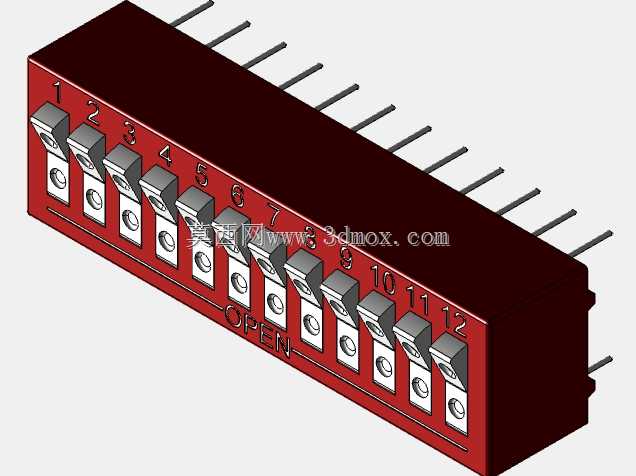

　　开关的拨柄突出外壳侧面的高度为2.5mm，在做设备外壳开孔设计时，开孔的下边缘需要比PCB安装面高出1.2mm，开孔高度预留4mm的操作空间，就能保证手指或者调试拨片可以顺畅拨动每个档位，不会出现拨柄被外壳卡住无法拨到位的情况。每个拨位的外壳表面都印有清晰的数字位号与ON/OFF标识，拨柄拨到ON位置时对应电路导通，拨到另一侧为断开状态，拨柄的滑动行程为1.5mm，到位后有明显的阻尼卡顿手感，调试人员不需要看标识就能通过手感判断是否拨到位，在光线较差的设备柜内部调试场景下，这种触感反馈能大幅降低拨码错误的概率。

　　开关的外壳拼接处采用超声波焊接工艺，接缝处的缝隙控制在0.05mm以内，能达到日常使用场景下的防尘效果，避免车间内的粉尘、纤维进入开关内部导致触片接触不良，适配绝大多数工业现场的使用环境。在三维建模过程中，需要重点还原拨柄与外壳的配合间隙、引脚的位置度公差、不同位数型号的长度尺寸差，这些参数直接影响结构设计阶段的干涉检查结果，如果建模时忽略了拨柄突出的尺寸，很容易出现设备外壳装配后压住拨柄、导致开关长期处于导通状态的问题；如果引脚的位置度偏差超过0.1mm，在PCB插件焊接时就会出现引脚插不进焊盘、需要人工掰正引脚的情况，影响批量生产的装配效率。另外，该系列开关的顶部表面做了细磨砂纹理处理，在做产品外观渲染时可以还原真实的塑料质感，相邻拨位之间的隔断筋厚度为0.3mm，建模时不能为了简化结构省略这些细节，否则在做3D打印手板验证时，会出现拨柄滑动时互相干涉、卡位的问题，无法验证真实的装配手感。
