十字槽滑动曲柄联动机械结构

　　该滑动曲柄联动结构可应用于教学演示教具、小型自动化设备的直线往复驱动单元、创意机械玩具的动力传递模块，也可作为非标自动化设备中工位切换、物料推送的基础执行机构参考，在职业院校机械原理课堂上，能直观展示曲柄滑块类机构的运动转换逻辑，帮助学习者理解旋转运动到直线往复运动的传递路径，在小型文创产品的机械交互设计中，也可作为核心传动单元实现趣味化的动作输出。

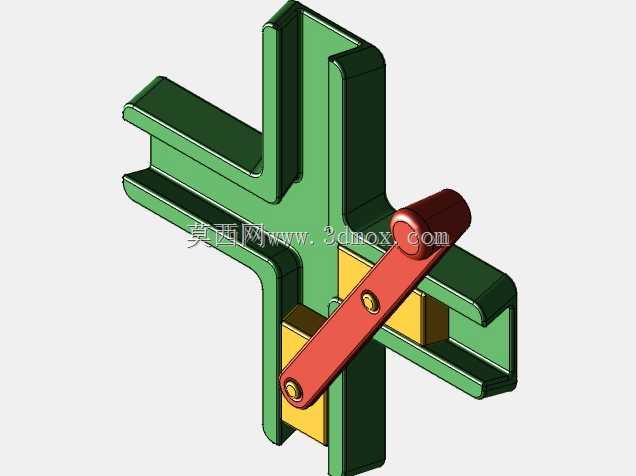

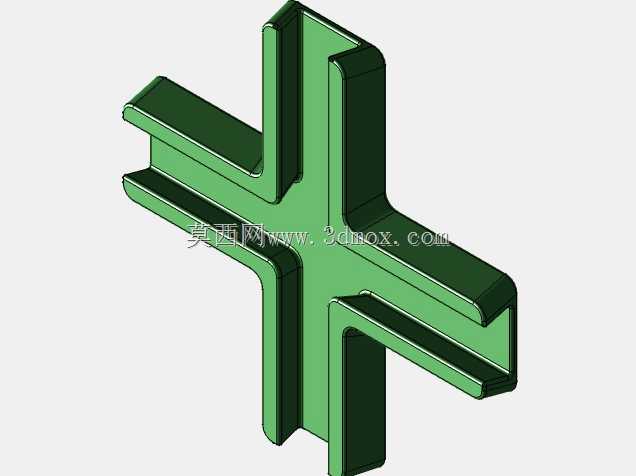

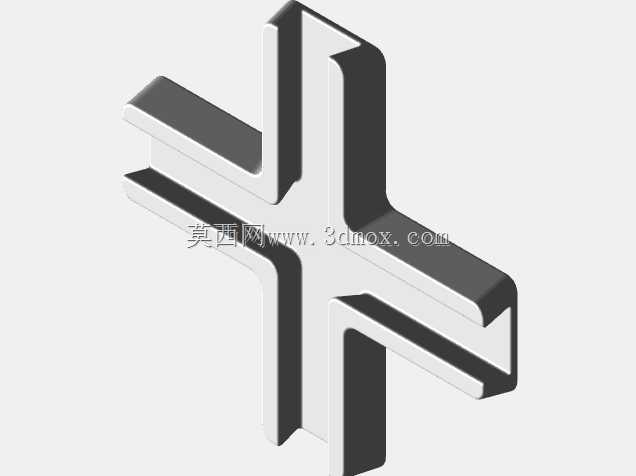

　　结构核心采用十字交叉布置的滑动槽道作为运动导向载体，槽道截面为矩形，与滑动块的配合间隙控制在0.1-0.2mm区间，既保证滑动过程无卡滞，又避免间隙过大导致的运动窜动，滑动块与曲柄连杆的连接端采用圆柱销轴铰接，销轴两端做限位挡边设计，防止运动过程中销轴脱出，曲柄的回转中心设置在十字槽道的几何中心位置，保证两个垂直方向的滑动行程对称，当曲柄做整周回转时，两个滑动块分别在对应槽道内做相位差90度的往复直线运动，可同时输出两个垂直方向的直线动作，也可根据实际使用需求，在滑动块上加装执行端头，实现双方向同步作业。

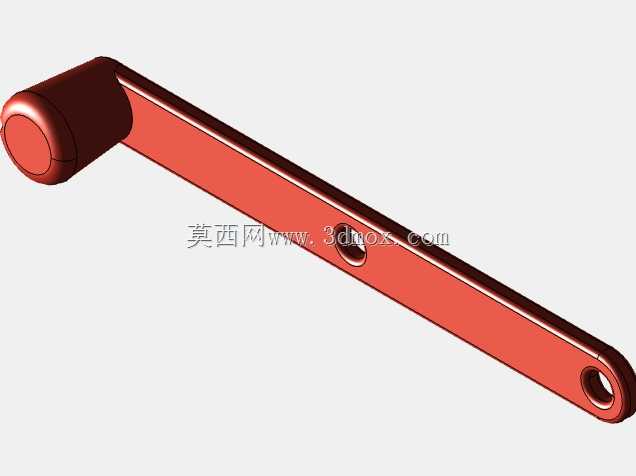

　　设计过程中优先考虑运动的平顺性，槽道的内壁做了等截面一致性处理，避免出现局部宽窄变化导致的滑动阻力突变，曲柄的长度根据目标滑动行程确定，滑动行程为曲柄长度的2倍，可根据实际使用场景调整曲柄长度来适配不同的行程需求，连杆与滑动块、曲柄的铰接处均采用间隙配合，铰接面的粗糙度控制在Ra1.6以下，减少运动过程中的摩擦损耗，降低驱动所需的扭矩。整体结构的安装边界以十字槽道的外轮廓为基准，槽道底座为正方形结构，四个角位置预留了安装固定孔，可直接通过螺栓固定在安装平台上，安装时需保证曲柄回转中心与安装面的垂直度，避免因安装倾斜导致运动过程中出现别劲现象，曲柄的驱动端预留了标准轴连接位，可直接连接手动摇柄或者小型减速电机的输出轴，适配手动驱动与电动驱动两种模式。

　　结构的所有零部件均采用等壁厚设计，滑动块的厚度与槽道深度匹配，保证滑动过程中无上下窜动，槽道的边缘做了小倒角处理，既去除加工毛刺，也能在装配滑动块时起到导向作用，铰接销轴的直径根据整体结构的受力大小确定，保证在额定负载下无弯曲变形，当用于轻载演示场景时，可采用塑料材质加工降低整体重量，用于工业驱动场景时可更换为金属材质提升结构强度与耐磨性能。在实际应用中，该结构可拓展为多方向同步输出的联动机构，通过调整槽道的夹角，还可实现不同相位差的往复运动输出，满足不同的动作逻辑需求，结构整体无复杂曲面特征，加工难度低，常规的铣削、3D打印工艺均可实现零部件的加工制作，装配过程无需专用工装，按照铰接顺序依次组装即可完成整体装配，后期维护仅需定期在铰接处与滑动槽道内添加润滑脂，即可保证长期运行的稳定性。
