金属法兰式分流腔体结构件

　　这类带双侧法兰接口的分流腔体结构，常出现在流体输送系统的支路分配环节，不管是低压气路、润滑管路还是小型工艺流体回路里，都能见到类似结构的身影，核心作用是把单路输入的介质按照预设路径拆分到两个不同输出端，同时保证流道过渡平滑，减少介质在腔体内部的压损与紊流。从结构上看，一端是带圆周均布安装孔的圆形法兰，用来和上游主管道做刚性密封连接，安装孔的位置度公差需要控制在0.05mm以内，才能保证和配对法兰对接时螺栓顺利穿入，密封面的平面度要求达到Ra1.6，避免密封垫受压不均出现渗漏。腔体主体采用等径过渡的中空结构，侧壁延伸出的带安装凸台的分支接口，是用来对接下游支路管路，凸台上的两个沉头孔用来固定支路接头，沉头深度需要严格匹配接头的安装台阶，避免接头装配后出现轴向窜动。

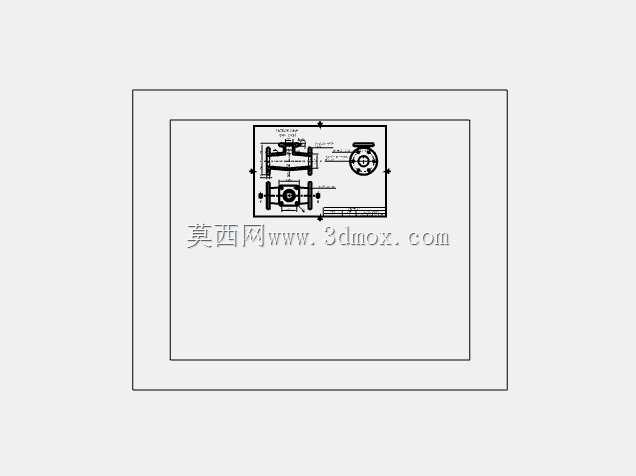

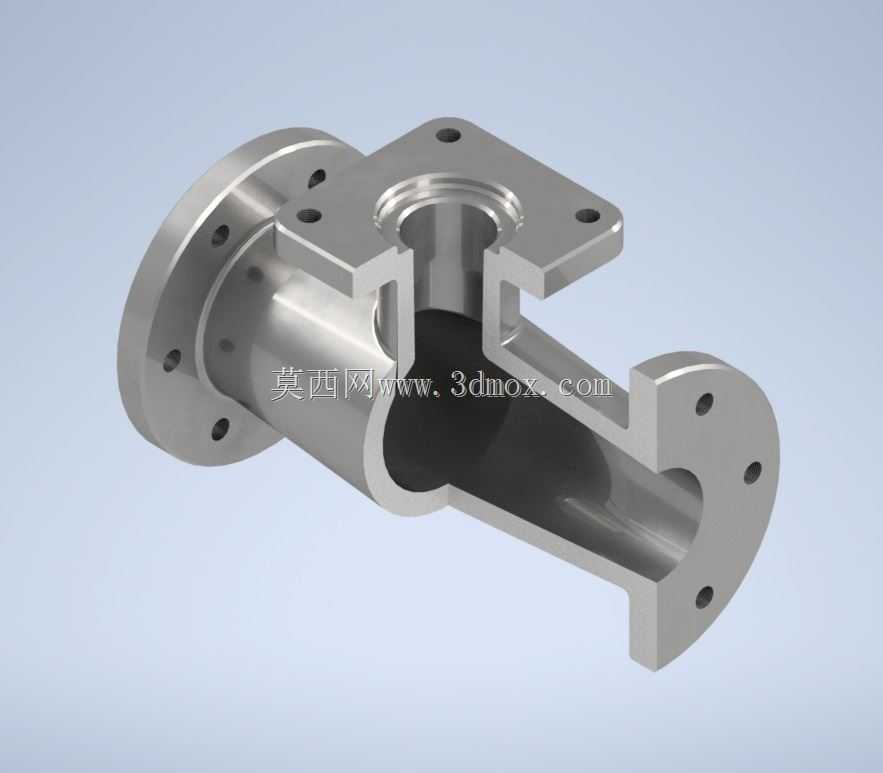

　　设计这类分流腔体的时候，首先要考虑的是流道的转弯处不能出现直角突变，图中结构的内部流道在分流位置做了圆弧过渡，就是为了避免介质长期冲刷直角位置造成壁面磨损，尤其是输送带有微小固体颗粒的介质时，直角结构很容易在拐角处形成涡流冲蚀，用圆弧过渡能把冲蚀速率降低60%以上。其次是安装边界的控制，整个零件的轴向总长度要匹配安装空间的预留尺寸，两端法兰的外圆直径不能超过周边相邻部件的最小间隙，一般在设备布局时，这类管路配件的周边至少要留出30mm的操作空间，方便后期拆装螺栓和更换密封件。

　　从壁厚设计来看，这类金属腔体的壁厚要根据工作压力来核算，常规1.6MPa以下的低压工况，采用3mm壁厚的铸钢或者铝合金材质就能满足强度要求，如果是用在有压力脉冲的工况，壁厚需要适当增加到4-5mm，同时在法兰和腔体的连接位置做加强筋过渡，避免长期压力波动造成焊缝或者铸造应力位置开裂。图中的结构在分支凸台和主体连接的位置做了斜向加强筋，就是为了抵消支路接头安装时的锁紧力，以及介质流动时对分支接口产生的侧向推力，防止凸台根部出现应力断裂。

　　实际装配的时候，上游法兰对接时要注意密封垫的居中放置，不能让密封垫部分遮挡流道入口，不然会造成入口处的流道截面积变小，压损急剧上升。分支接口的接头安装时，锁紧扭矩要控制在材料允许的范围内，铝合金材质的凸台如果扭矩过大，很容易造成沉头孔滑牙或者凸台变形。日常运维中，这类分流腔体需要定期检查内壁的冲蚀情况，尤其是输送有腐蚀性或者含颗粒介质的场景，可以通过内窥镜从法兰口伸入观察流道内壁的磨损量，当壁厚磨损量超过原壁厚的30%时就需要及时更换，避免运行过程中出现泄漏。

　　建模的时候要注意内部流道和外部实体的布尔运算不能出现零壁厚或者负壁厚的位置，尤其是圆弧过渡的拐角处，很容易因为建模时的曲面公差问题出现局部壁厚不均，后期做有限元分析的时候会在这些位置出现应力集中的误判，也会给后续的数控加工或者铸造工艺带来麻烦。法兰上的安装孔要采用圆周阵列的方式生成，保证孔位的均布误差在设计允许范围内，分支凸台上的沉头孔要和凸台端面垂直，垂直度公差控制在0.02mm以内，不然接头安装后会出现偏斜，影响密封效果。
