2020规格V型槽工业铝型材截面结构

　　做非标自动化设备框架选型的时候，20系列V槽铝型材是小负载工位最常用的基材之一，这次建模的20x20规格V型槽面型材，刚好适配桌面级小型设备、检测工位工装架、3D打印运动轴这类对安装空间有严格限制的场景。很多刚入行的结构工程师容易把欧标20方槽铝和V槽款搞混，实际上V槽的核心设计逻辑是把导向功能和型材框架本体做了集成，不需要额外加装直线导轨就能实现滚轮的顺畅滑动，这一点在做轻载直线运动机构的时候能省掉不少安装工序和配件成本。

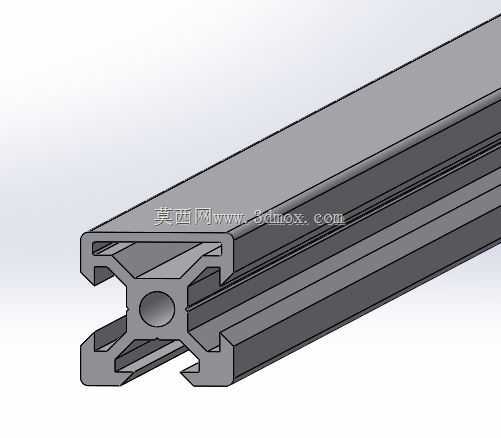

　　从截面结构来看，这款型材四个端面都做了标准V型导向槽，槽口的角度经过挤压工艺校准，刚好适配配套的V型滚轮，滚轮嵌入槽内之后，侧向间隙可以通过偏心轮调整，运动过程中不会出现跳脱的情况。型材中心的通孔是标准的攻丝安装位，M5的螺丝可以直接拧入做端面拼接，不需要额外装预埋螺母，相邻两根型材做直角连接的时候，用角码或者内置连接件就能快速固定，拼接后的框架整体垂直度能控制在0.1mm每米以内，完全满足小型设备的装配精度要求。

　　实际应用里，这种V槽铝型材最常见的用法是做小型输送线的侧梁，把滚轮座直接卡在V槽里，调整输送宽度的时候只需要松掉螺丝就能沿着槽滑动，不需要重新打孔定位，换产调试的效率比用方管焊接的框架高很多。还有做桌面级的实验工装、传感器安装支架的时候，因为型材表面的槽是通长设计的，传感器的安装位置可以任意调整，不需要在框架上预钻密密麻麻的安装孔，后期改型的时候只需要挪动紧固件的位置就行，材料的复用率能到九成以上，比一次性焊接的机架成本低不少。

　　设计这个截面的时候，壁厚控制在1.5mm是兼顾强度和重量的最优选择，整根型材的线重大概在每米0.9kg左右，单人就能完成6米长型材的搬运和裁切，做两米以内跨度的横梁的时候，中间不需要加支撑，负载10kg以内的运动机构不会出现明显的下挠。四个角的V槽槽底做了圆弧过渡，避免挤压成型的时候出现应力集中，长期受交变载荷的位置也不会出现开裂的情况。型材的安装边界也做了标准化适配，槽口的宽度是6mm，和市面上通用的T型螺母、滑块螺母完全兼容，不需要单独开模定制配件，采购的时候随便找工业铝型材供应商都能买到对应的紧固件，后期维护换件不会出现卡脖子的问题。

　　很多人做小型设备的时候喜欢用3030的铝型材，觉得更结实，实际上在负载不大的场景下，2020V槽型材的安装空间占用比30系列小了近三分之一，做紧凑结构的设备时，能给内部的电气元件、传动机构留出更多的排布空间。比如做桌面式的点胶工位、小型视觉检测台，框架用2020V槽搭建的话，整体设备的 footprint 能控制在半平米以内，放在生产线上不会占用过多的操作空间。另外V槽本身的密封性能也比方槽好，槽口的缝隙小，车间里的粉尘、切削液不容易进到槽内部，长期使用不会出现螺母卡死、滑动不畅的问题，日常维护只需要用毛刷把槽口表面的杂物扫掉就行，不需要拆开做深度清理。

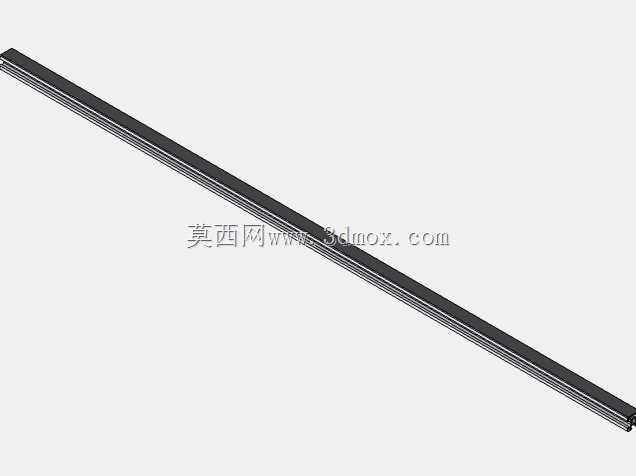

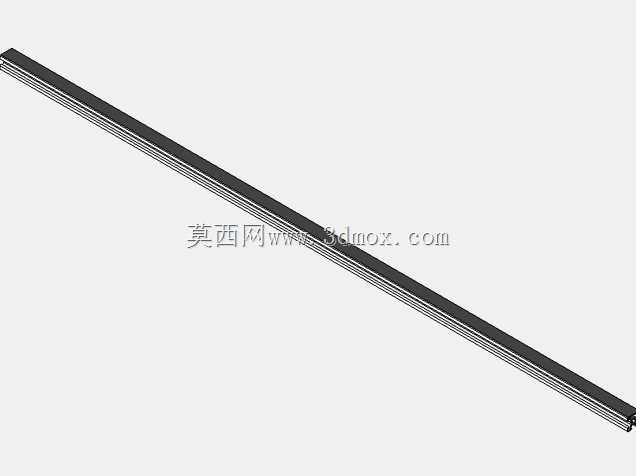

　　建模的时候特意把截面的每个倒角、槽口的弧度、中心孔的公差都做了1:1还原，不管是做框架的装配干涉检查，还是做运动机构的行程模拟，都能直接调用这个模型做装配，不会出现因为模型尺寸不准导致的加工件装不上的问题。尤其是做V槽滚轮的运动仿真的时候，准确的槽型截面能模拟出真实的配合间隙，提前发现运动过程中可能出现的卡顿、干涉问题，减少后期现场调试的返工量。
