2020系列V型槽工业铝挤压型材结构

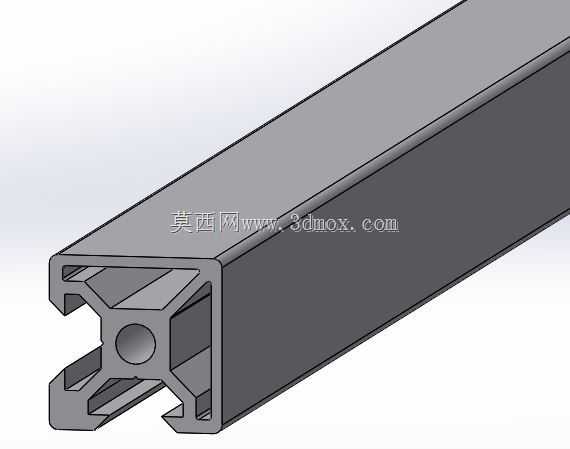

　　这款20规格V型槽铝挤压型材，是轻量化设备框架搭建场景中应用极广的基础结构件，日常在桌面级自动化工作站、小型检测设备机架、3D打印设备运动支撑框架、实验室测试工装架这类对装配精度、自重控制有要求的场景里，基本都能见到同结构型材的身影。从截面设计逻辑来看，型材外轮廓为20mm×20mm的正方形截面，四个外侧面均带有标准V型导向槽，槽口尺寸匹配通用V型滚轮、滑块的安装公差，不需要额外加装线性导轨，直接将配套滚轮卡入V槽即可实现平滑的直线运动导向，这一设计直接省去了导轨安装的基面加工工序，也压缩了整体设备的横向安装空间。型材内部的腔体结构做了针对性的加强设计，中心位置预留了圆形通孔，既可以穿设设备内部的线缆、气路软管，实现走线内置的整洁效果，也能在需要高强度连接的位置穿入圆钢做加强筋，提升长跨度安装时的型材抗弯性能；四个角位的空腔则适配标准的T型螺母、弹性螺母安装，配合对应的螺栓可以快速实现相邻型材的垂直、平行拼接，不需要对型材做二次钻孔、攻丝加工，大幅缩短框架的装配周期。

　　在实际选型应用时，首先要明确安装边界：单根型材的端面为规整正方形，拼接成外框架时，相邻两根型材采用角码连接的话，外轮廓尺寸偏差可以控制在0.2mm以内，适合做对外观齐整度有要求的设备外罩框架；如果采用内置角槽连接件的话，连接位置不会外露配件，整体外观更简洁，适合用在洁净车间内的检测设备机架上。V型槽的导向精度经过实际装配验证，配合包胶V型滚轮使用时，直线运动的重复定位精度可以达到0.1mm级别，完全能满足小型送料机构、视觉检测滑台的运动导向需求，不需要额外加工高精度安装基面，只要保证拼接时型材的直线度，就能获得稳定的运动效果。

　　型材的壁厚设计兼顾了轻量化和结构强度，常规长度1米以内的悬臂安装场景下，端部负载5kg时的形变量不超过0.5mm，不会影响末端执行件的工作精度；如果是更长跨度的水平安装，可以通过在中心通孔穿入钢制加强棒的方式提升刚性，不需要更换更大截面的型材，有效控制整体设备的重量和材料成本。在模块化搭建场景中，这款型材的槽口间距、端面连接孔位都和同系列20规格铝型材完全通用，可以和同系列的封板、脚轮、调节脚座、铰链等配件直接适配，搭建不同功能的框架结构时，只需要按照设计长度切割型材，不需要开模定制特殊截面，就能快速组装出符合需求的机架结构，不管是做小型设备的主体框架，还是做生产线旁的物料周转架、工具挂架，都能通过标准配件快速实现功能拓展。

　　挤压成型的型材本身表面经过阳极氧化处理，日常使用中不容易出现锈蚀、表面刮花的问题，在普通工业车间环境下不需要额外做表面防护处理，维护成本极低；V型槽的槽内做了圆角过渡，装配滚轮时不会出现尖锐边角刮伤滚轮包胶层的问题，能有效延长运动配件的使用寿命。在做三维结构设计时，这款型材的模型可以直接调用到装配体中，不需要重新绘制截面草图，只需要按照实际需求调整长度参数，就能快速完成框架的整体布局，同时模型自带的装配基准面可以直接和连接配件、运动组件做配合约束，大幅提升结构设计的效率，避免因截面绘制错误导致的装配干涉问题。
