15x120规格工业铝型材结构设计

　　这款15x120规格的铝型材，是针对窄空间大跨度支撑场景开发的结构构件，在自动化设备侧封框架、小型电源模组安装梁、电子设备内部走线支撑、桌面型工装台侧边挡条等场景中应用十分广泛。不同于常规等截面方型铝型材，该型材截面宽度仅15mm，截面高度达到120mm，这种窄面高截面的设计，能够在占用极小横向安装空间的前提下，获得远高于同截面积方管的纵向抗弯模量，非常适合用在设备内部横向空间局促，但需要承担一定垂直方向载荷的安装位。

　　从截面结构来看，型材沿长度方向设置了多道平行的中空腔体，腔体之间通过加强筋做分隔，既能够减轻型材整体重量，又能避免高薄截面在受弯时出现腹板失稳的问题。型材两侧设计有标准的T型槽结构，槽口尺寸适配通用工业铝型材的T型螺栓、弹片螺母等紧固件，不需要额外打孔攻丝，就可以实现相邻型材、安装板、走线槽、感应开关支架等配件的快速装配，能大幅缩短设备组装时的现场加工周期。型材的安装边界需要注意，单根型材的支撑跨距建议控制在1.2米以内，当跨距超过这个数值时，需要在中部增加辅助支撑立柱，避免长期受载后出现下挠变形；型材端面可以搭配专用的端盖做封边处理，既能够防止灰尘、切削液进入中空腔体造成内部积污，也能提升设备外观的整洁度。

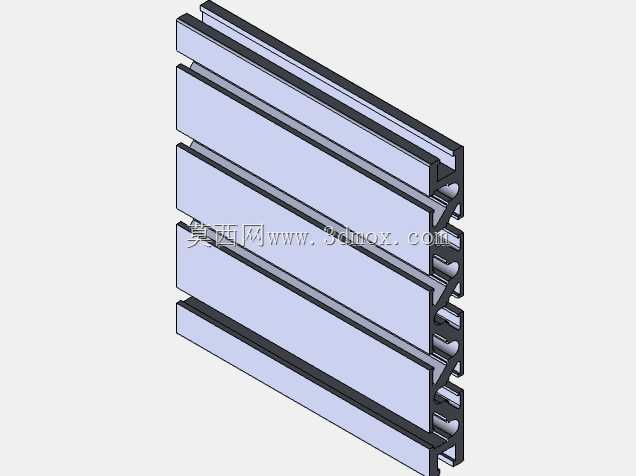

　　在实际选型应用中，这款型材常被用来做小型变压器模组的安装承载梁，因为窄截面的特性，可以紧贴设备内壁安装，不会占用变压器周边的走线与散热空间，型材本身的铝合金材质导热性能优异，还能辅助带走变压器工作时产生的部分热量。在电子电工类设备的内部框架搭建中，这款型材也常作为分层隔板的支撑边，15mm的窄边不会遮挡设备内部的元器件观察视线，方便后期运维时快速排查线路故障。设计这款型材的三维模型时，重点还原了截面的所有细节特征，包括T型槽的倒角尺寸、腔体加强筋的壁厚、槽口的卡位凸缘结构，确保模型导出工程图后可以直接用于型材开模或者成品采购的尺寸核对，模型的长度参数可以根据实际安装需求做参数化调整，不需要重新绘制截面草图，只需要修改拉伸长度就能快速生成不同下料长度的型材模型，适配不同设备的框架尺寸需求。

　　在装配设计环节，使用这款型材时需要注意，相邻两根型材做直角拼接时，要选用适配15系列型材的专用角码，角码的沉头孔位置要和型材T型槽的位置对齐，避免螺栓锁紧时出现滑牙或者型材局部变形的问题；如果需要在型材上安装走线槽，要选用槽宽适配的卡扣式线槽，直接卡入T型槽即可固定，不需要额外钻孔，能减少对型材截面强度的破坏。针对有防静电要求的电子生产设备，还可以在型材表面做阳极氧化处理，氧化层厚度控制在8-12μm，既能够提升型材表面的耐磨性能，也能避免表面产生静电积累，损伤周边的敏感电子元器件。这款型材的截面设计还兼顾了走线功能，部分中空腔体可以直接穿入弱电线缆，不需要额外在型材外部布置走线槽，让设备内部的布线更加整洁，减少线缆被运动部件剐蹭的风险。
