台达0.75kw交流伺服电机三维结构

项目分类:电机 发布时间:2025-02-20 ID:943160
  • 台达0.75kw交流伺服电机三维结构
  • 台达0.75kw交流伺服电机三维结构

  这款0.75kw规格的交流伺服驱动单元,目前在中小功率自动化传动场景里应用覆盖面极广,从3C电子的点胶、贴合工位,到包装线的拉膜、切刀执行端,再到小型数控设备的进给轴驱动,都能见到同规格产品的身影。做设备结构设计时,这类伺服的选型往往卡在安装空间与输出扭矩的匹配平衡点上,0.75kw的功率段刚好覆盖了大部分需要精准位置控制、转速响应快的轻载传动场景,既不会因为功率冗余过大挤占安装空间,也不会因为输出不足导致工位动作滞后。

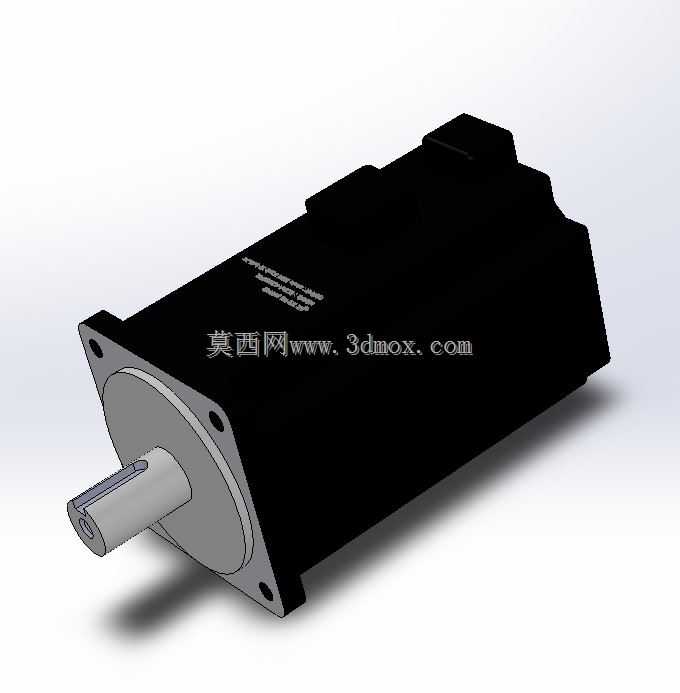

  从三维结构的呈现来看,建模时优先还原了实际产品的安装边界:前端法兰的安装孔位采用方形法兰布局,四个安装沉孔的位置度公差在实际加工中需要控制在0.02mm以内,才能保证电机输出轴与负载端的同轴度,避免运行过程中出现轴封磨损、轴承异响的问题。输出轴采用带键槽的圆柱轴结构,轴伸长度、轴径尺寸都严格匹配通用伺服的安装规范,设计选型时不需要额外定制转接轴套,直接搭配标准联轴器就能和滚珠丝杠、同步带轮等传动部件连接,能大幅缩短设备的装配调试周期。

  机身部分采用方形截面的壳体设计,壳体表面的散热筋结构没有做冗余的造型处理,完全贴合实际量产产品的散热需求——这类伺服在额定转速下连续运行时,壳体的温升需要控制在60K以内,散热筋的排布方向顺着电机安装后的气流走向,即使在电控柜内密闭安装、没有强制风冷的场景下,也能依靠自然对流带走绕组产生的热量。机身尾部的编码器保护罩做了凸起的结构设计,预留了编码器线缆的出线空间,建模时特意还原了出线口的防水接头安装位,实际应用中如果是在有切削液、粉尘的加工场景下,这个位置需要搭配IP65等级的防水接头,避免异物进入编码器腔室导致位置反馈失真。

  做结构设计时,这类伺服的安装边界需要重点关注几个尺寸:首先是法兰端面到机身尾部的总长度,这个尺寸直接决定了电机安装座的纵深空间,如果是在滑台模组的尾部安装位,总长度过长会导致电机尾部和设备机架干涉;其次是输出轴的中心高,这个尺寸需要和负载端的传动中心高完全匹配,一旦中心高偏差超过0.1mm,联轴器运行时就会产生周期性的径向载荷,时间长了会导致电机轴承的早期失效;另外是机身侧面的安装平面,部分场景会采用卧式安装的方式,侧面的两个安装螺纹孔的孔距、螺纹深度都需要和安装支架的尺寸对应,避免安装时出现螺纹滑牙、固定不牢的问题。

  从功能特性上来说,这类交流伺服相比普通异步电机,最大的优势在于低速运行时的扭矩稳定性,以及位置控制的重复定位精度,0.75kw的规格在额定转速下可以输出2.4N·m左右的额定扭矩,瞬时过载扭矩可以达到额定值的3倍,完全能应对工位快速启停时的冲击负载。建模过程中,把电机本体的各个拆分部件都做了独立的结构还原,包括前端盖、定子壳体、后端盖、输出轴、编码器罩等部分,结构工程师在做设备整体装配时,可以直接把这个模型导入装配体,做干涉检查、安装空间校核,不需要再花时间重新测绘建模,能有效提升设计阶段的工作效率。

  在实际的设备调试场景中,这类伺服的线缆出线方向也需要提前在三维布局中预留空间,动力线和编码器线的弯曲半径不能小于线缆外径的6倍,如果在布局时线缆弯折角度过小,长期运行会导致线缆内部芯线断裂,引发设备报警停机。另外,电机安装时的法兰面和设备安装板之间需要保证平面度,安装板的平面度公差建议控制在0.05mm以内,如果安装板存在翘曲,强行拧紧安装螺丝会导致电机端盖变形,进而影响轴承的游隙,导致电机运行时噪音增大、寿命缩短。

  很多刚接触结构设计的工程师在选型这类伺服时,往往只关注功率和扭矩参数,忽略了安装尺寸的匹配度,比如同样是0.75kw的伺服,不同品牌的法兰尺寸、轴伸长度、机身总长都会有细微差异,如果在设计阶段没有用准确的三维模型做空间校核,等到加工完安装板、采购回电机时才发现干涉,就会导致项目进度延误,还会产生不必要的加工成本。这个三维模型完全还原了台达同规格伺服的实际安装尺寸,不管是做新设备的设计选型,还是做旧设备的部件替换,都可以直接参考模型的尺寸边界来做结构设计,避免出现尺寸不匹配的问题。
