TB6612FNG直流双电机驱动模块结构设计

项目分类:电机 发布时间:2025-02-20 ID:943372
  • TB6612FNG直流双电机驱动模块结构设计
  • TB6612FNG直流双电机驱动模块结构设计
  • TB6612FNG直流双电机驱动模块结构设计
  • TB6612FNG直流双电机驱动模块结构设计
  • TB6612FNG直流双电机驱动模块结构设计

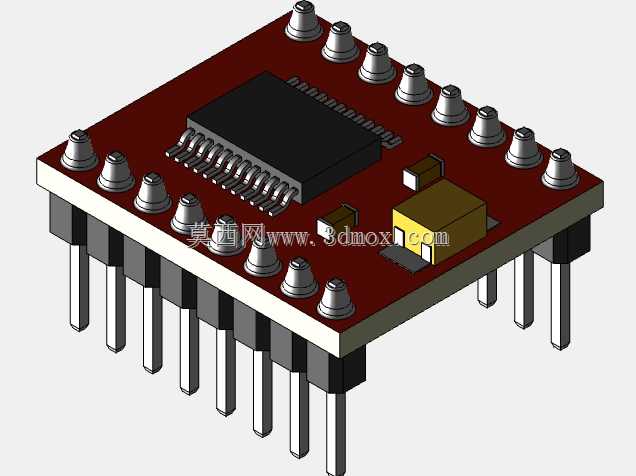

  在小型自动化执行机构、桌面级机器人底盘、智能小车传动控制、精密定位滑台驱动这类场景里,直流电机的驱动控制一直是电控结构设计里绕不开的环节,TB6612FNG这类双路直流驱动模块,正是为这类中小功率直流有刷电机的正反转、调速控制需求设计的集成化部件。从实际工程应用来看,这类驱动模块常被布置在控制板与执行电机之间的信号链路中,承担主控IO弱信号到电机驱动强电流的转换作用,相比传统的L298N类驱动,它的导通压降更低,发热控制更优,在电池供电的便携类自动化设备里优势明显,能有效降低供电回路的无效功耗,延长设备续航时长。

  从功能特性上看,这款双路驱动模块可独立控制两台直流有刷电机的运行状态,支持正转、反转、制动、待机四种工作模式,每通道持续输出电流能力可满足多数小型直流电机的驱动需求,峰值电流冗余设计可覆盖电机启动瞬间的冲击电流,避免驱动芯片因瞬时过流损坏。模块板载的电源滤波电容可对输入电源进行纹波滤除,降低电机启停时的电源反灌噪声对主控电路的干扰,信号输入引脚采用直插排针引出,可直接与通用主控板的IO口对接,无需额外设计信号调理电路,能大幅缩短电控部分的开发调试周期。

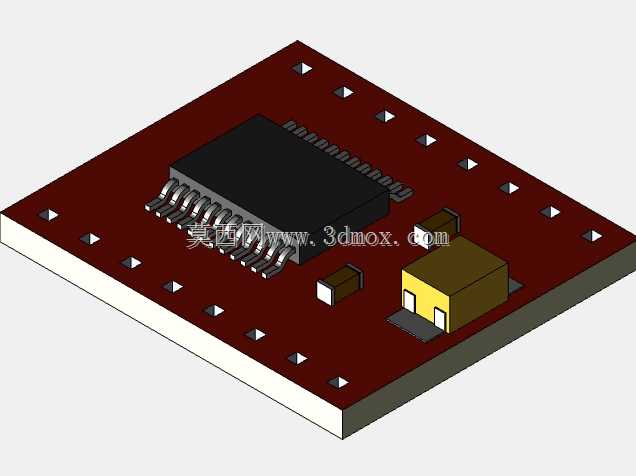

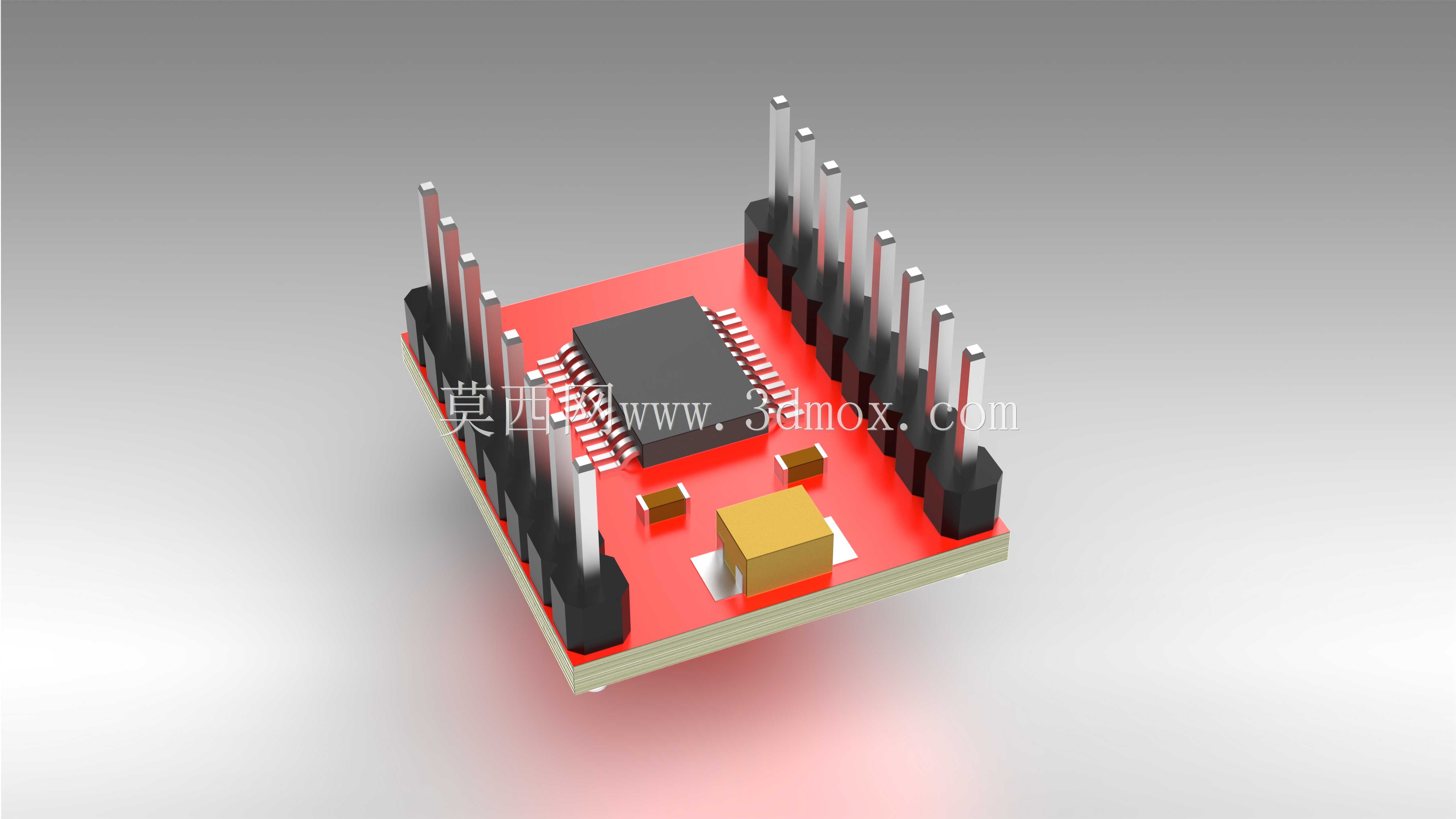

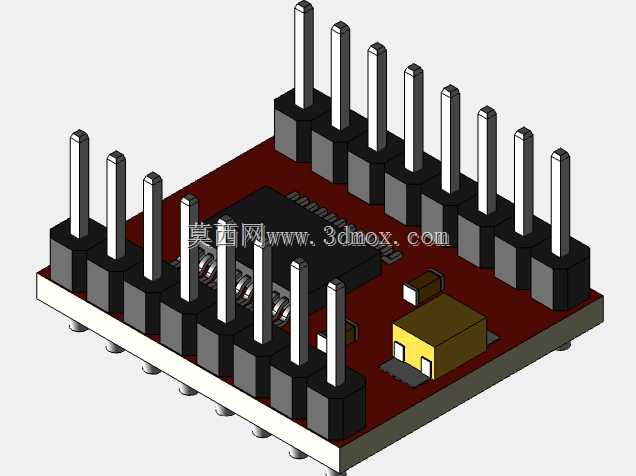

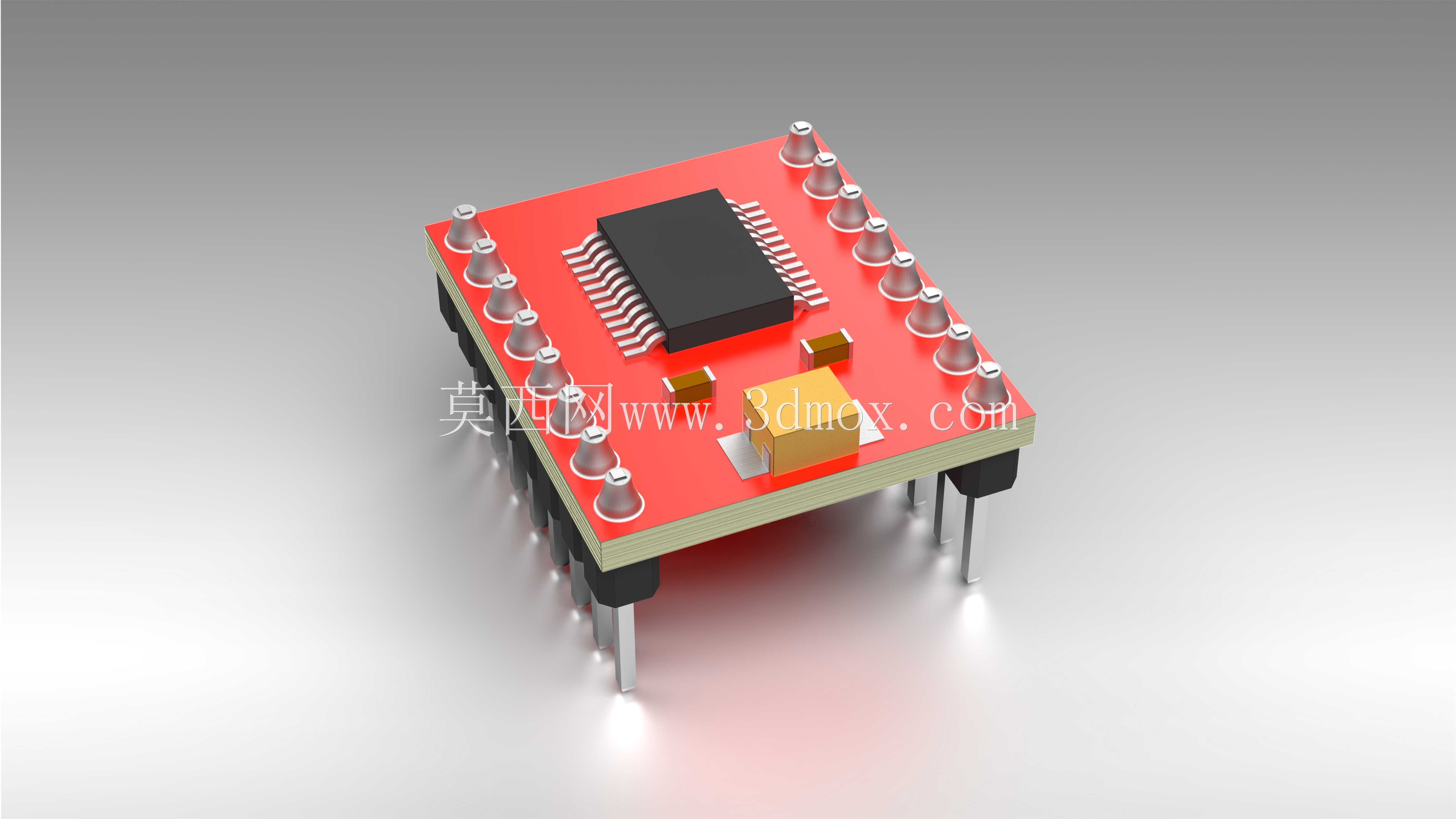

  在结构设计思路上,这款模块采用双层PCB板作为载体,将驱动主芯片布置在板卡中心区域,功率输出引脚沿板卡两侧对称排布,电源输入与控制信号引脚分别布置在板卡的两个短边,这种布局可有效区分功率回路与信号回路,减少大电流走线对弱信号的串扰。板卡四角预留的安装固定孔,可配合铜柱将模块固定在设备的安装平面上,避免设备运行过程中因震动导致引脚脱焊或接触不良。主芯片表面预留的散热接触区域,可在大电流持续工作场景下粘贴小型散热片,进一步降低芯片结温,提升长时间运行的可靠性。板上集成的电源指示元件可直观显示模块供电状态,方便现场调试时快速排查供电回路故障。

  从安装边界与尺寸适配角度看,这款模块采用标准的直插排针引脚间距,可直接插在面包板上进行原型验证,也可通过排针焊接在定制载板上实现集成化安装。模块整体外形紧凑,在多电机排布的小型设备里,可有效节省电控仓的安装空间,板卡边缘与周边元件的安全间距满足低压电控设备的绝缘要求,功率走线的宽度经过载流核算,可在额定电流下长期工作不会出现走线过热的问题。输出引脚的焊盘尺寸经过优化,可适配不同线径的电机引线焊接需求,焊接后引线的抗拉强度能满足常规工业场景的震动要求。在实际选型适配时,需要注意模块的供电电压范围与电机额定电压匹配,控制信号的电平标准与主控IO输出电平一致,避免出现信号不匹配导致的驱动异常。

  在实际项目应用中,这类驱动模块常被用于AGV小车的轮组驱动、小型机械臂的关节电机控制、自动送料机构的传动电机驱动、智能门禁的开关执行机构驱动等场景,它的双路独立控制特性可减少驱动板卡的使用数量,简化电控系统的布线复杂度。模块的待机模式可在设备非工作状态下切断电机驱动回路的供电,降低静态功耗,对于电池供电的移动式设备来说,这个特性能有效减少待机状态下的电量损耗。在结构集成时,需要注意模块与周边大功率发热元件保持足够的散热间距,避免环境温度过高导致驱动芯片过热保护,同时功率回路的引线要尽量短粗,减少线路压降对电机输出扭矩的影响。
