十寸悬浮滑板用轮毂电机结构设计

　　这款十寸规格的轮毂动力轮，主要适配短途个人代步类的悬浮滑板设备，也可拓展应用在同轮径要求的小型电动代步载具、轻型服务移动机器人底盘上，作为集成式动力输出单元使用，替代传统的“外置电机+传动结构+行走轮”的分体式布局，能大幅压缩载具底盘的占用空间，减少传动环节的功率损耗。从结构设计逻辑来看，该轮毂电机采用轮驱一体化的集成思路，将动力输出部件完全内置在轮毂腔体内部，省去了链轮、皮带、传动轴这类中间传动零件，既降低了整套行走系统的装配复杂度，也减少了后期使用过程中传动件磨损带来的维护需求。模型完整还原了轮毂内部的核心机械零件结构，省略了霍尔传感器、外接引线这类电气附属部件，对于做机械结构适配、安装位校核的设计人员来说，能直接提取核心装配尺寸完成整机布局，不会被冗余的电气细节干扰结构判断。

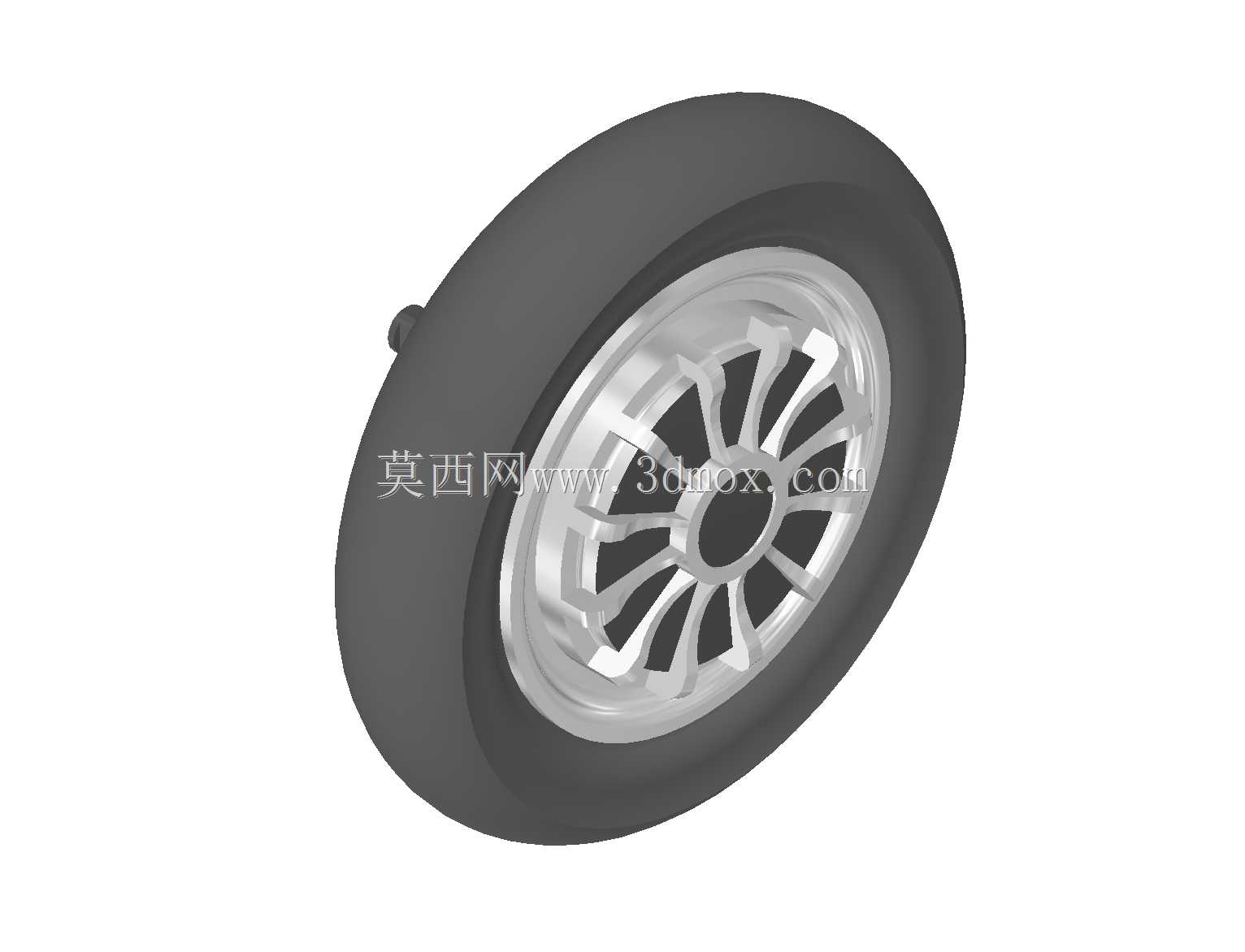

　　轮组外部采用标准十寸橡胶轮胎结构，胎面做了适配铺装路面行驶的弧度设计，和金属轮毂的配合边界完全按照常规充气轮组的压合尺寸设计，轮胎和轮毂的配合止口、密封槽位都做了对应还原，能满足常规工况下的轮胎装配贴合要求，不会出现轮辋配合尺寸偏差导致的漏气、轮胎脱框问题。轮毂的轮辐部分采用放射状镂空结构设计，在保证轮辋整体支撑强度的前提下，尽可能降低轮体自身的转动惯量，减少电机启动、变速过程中的动力损耗，同时镂空结构也能给内置的电机部件留出足够的散热空间，长时间持续运行时，轮辐间的空气流动可以带走电机工作产生的热量，避免腔体内部温度过高影响动力输出稳定性。

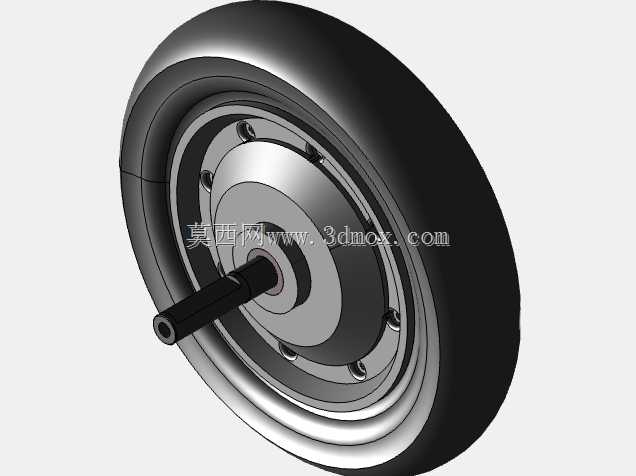

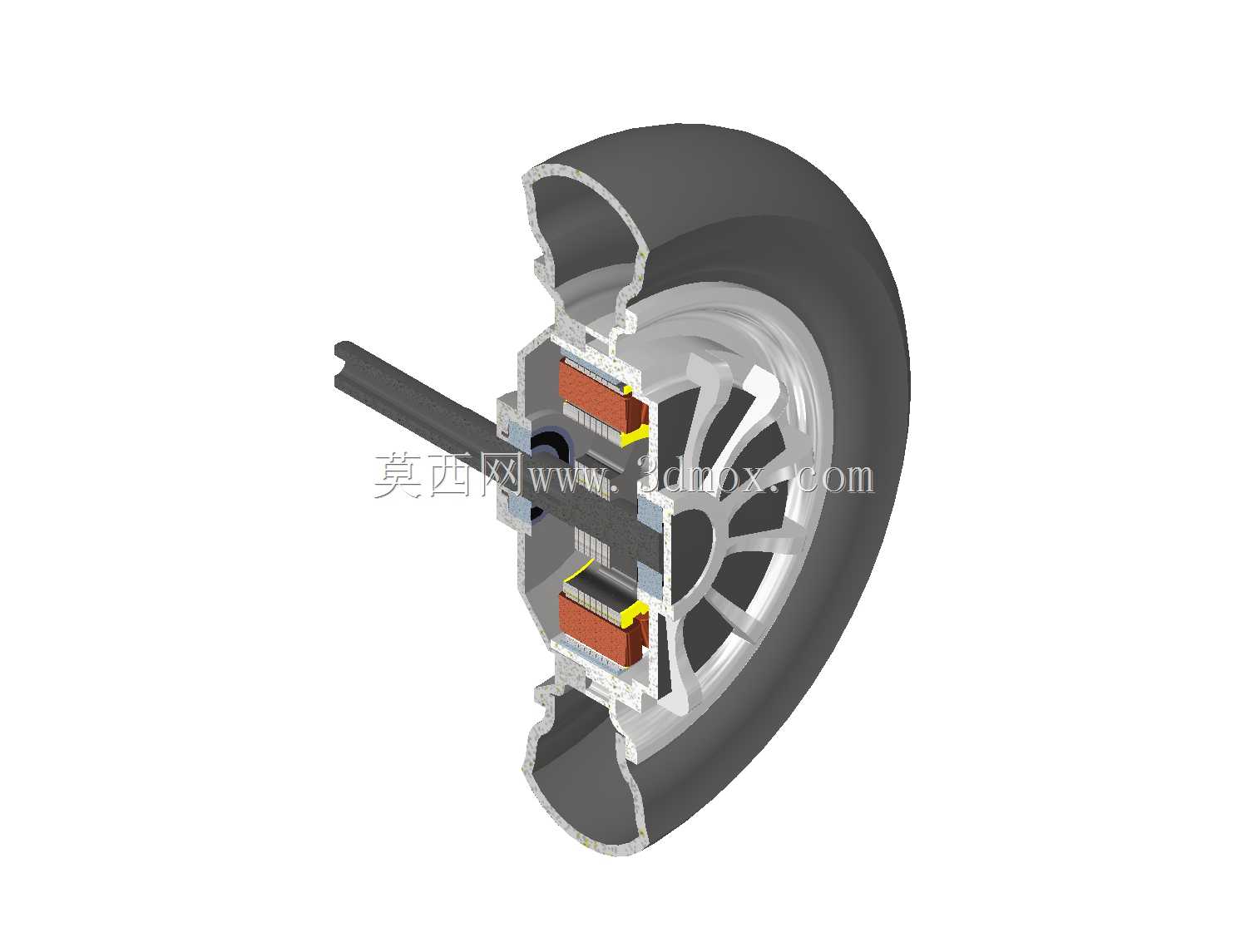

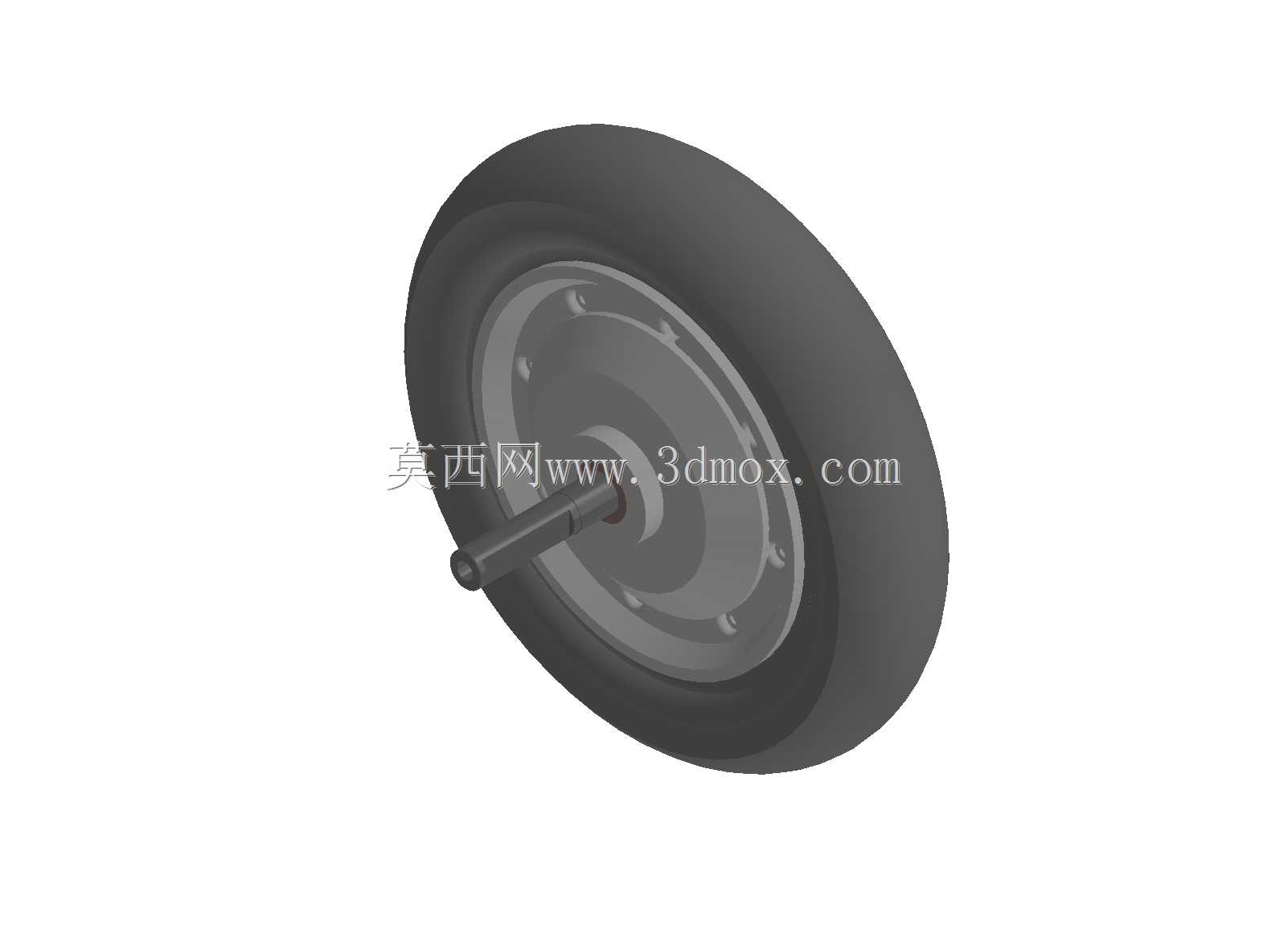

　　从安装边界来看，该轮毂电机的固定轴从轮体中心两侧伸出，轴径尺寸、轴上定位平面的位置都按照常规滑板轮组的安装间距设计，适配市面上主流悬浮滑板的轮架安装槽宽度，不需要额外修改轮架结构就能完成替换装配。轮体侧面预留了出线位置，对应电气布线的走线路径，不会和轮架、踏板底部结构产生运动干涉。轮毂内部的零件装配关系完全按照实际生产的配合公差做了还原，定子、转子的相对位置，轴承的安装位，端盖和轮毂壳体的连接止口都有明确的结构体现，设计人员可以直接基于该模型做安装支架的强度校核、轮仓空间的尺寸校验，也可以在此基础上修改轮辐造型、调整轴伸长度来适配不同的载具平台。

　　在实际应用场景中，这类集成式轮毂电机不需要额外设计传动舱，载具底盘可以做的更轻薄，整体重心更低，行驶过程中的稳定性更好，尤其适合站乘式的短途代步设备，低重心的布局能降低用户操控时的侧翻风险。同时因为没有外露的传动部件，设备整体的密封性更好，日常使用中灰尘、溅水不容易进入动力结构内部，能适应日常通勤遇到的小雨、铺装路面浮尘等使用环境。模型的结构拆分逻辑完全贴合实际装配流程，从轮胎压装、轮毂壳体合装到中心轴锁紧的装配顺序都能通过模型的配合关系体现，对于刚接触轮驱结构的设计人员来说，也能通过该模型理解集成轮毂电机的层级装配关系，掌握这类一体化动力轮的设计要点，在后续开发同类型产品时，能快速理清结构布局思路，避免出现安装干涉、强度不足这类常见的设计问题。
