立式多级增压泵组集成控制供水系统

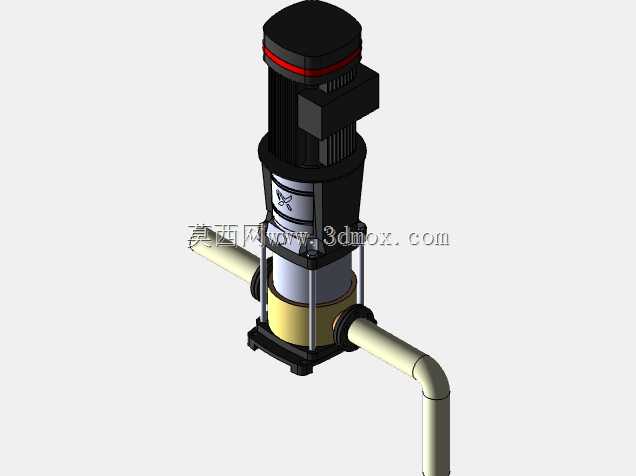

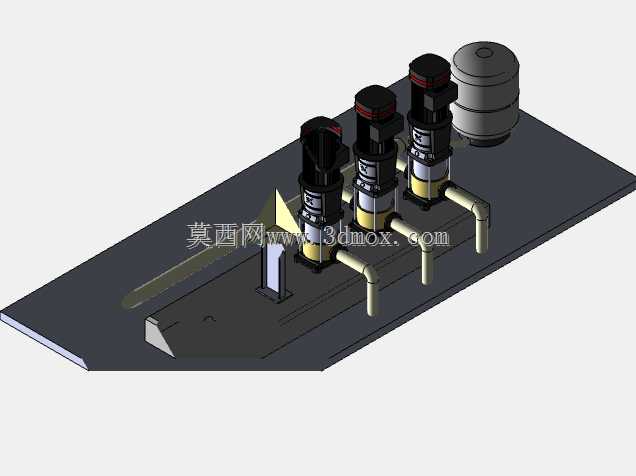

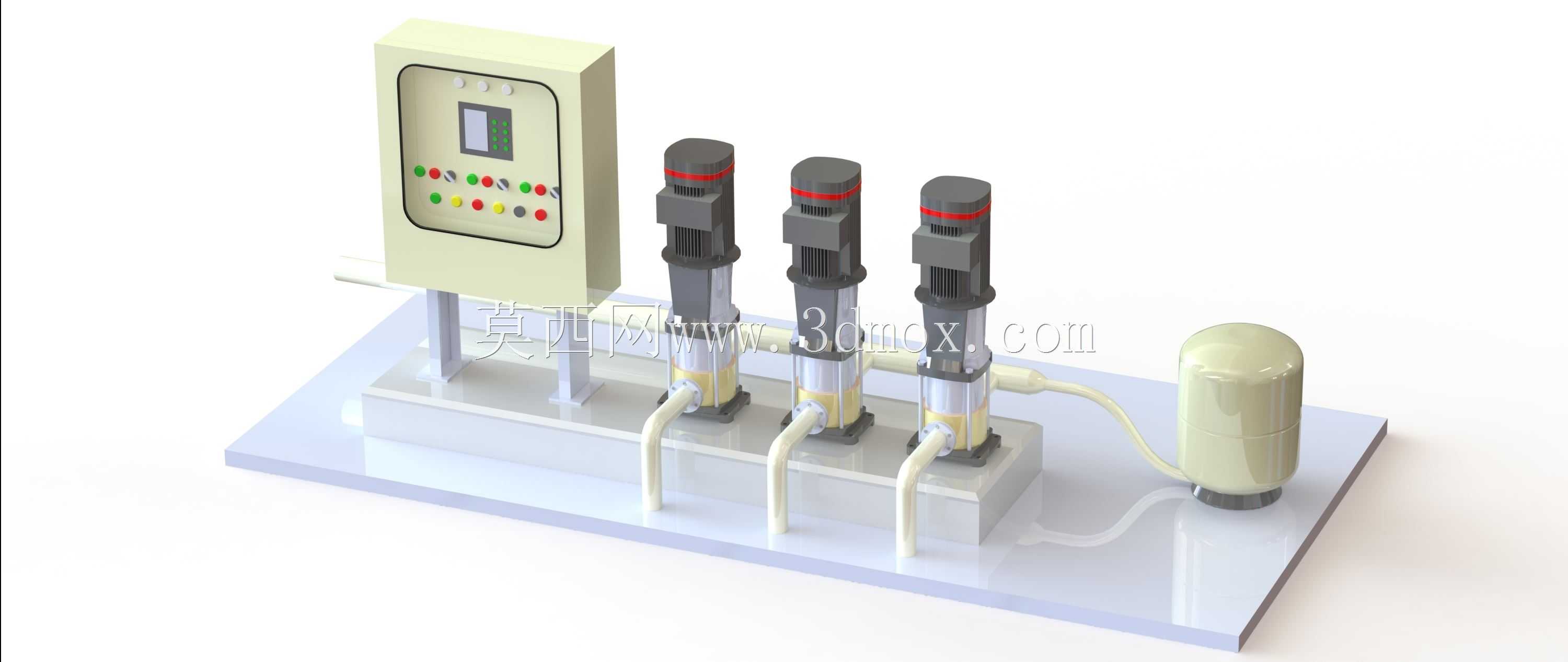

　　这套集成式增压供水单元，是针对民用高层二次供水、工业循环水增压、中小型工艺流体输送场景开发的成套设备，在实际项目中常被部署在建筑地下设备层、厂区动力站、商用建筑供水机房内，用来弥补市政管网压力不足的问题，保障末端用水点的压力与流量稳定。整套设备采用一体化底座集成设计，将三台立式多级离心泵、电气控制柜、隔膜式稳压罐、连接管路及阀组全部整合在同一块安装底座上，现场安装时仅需对接进出水主管道与主供电线路即可投入使用，大幅减少现场施工的管路焊接、布线对齐工作量，也避免了散件安装带来的同轴度偏差、管路应力集中问题。从结构设计逻辑来看，采用三泵并联的布局并非随意排布，而是基于用水流量的波动特性做的配置：低用水量时单泵运行即可满足压力需求，中等用水量时双泵切换投入，高峰用水时段三泵同时运行，相比单台大流量泵的配置，能让水泵始终工作在高效区间，降低长期运行的能耗，同时互为备用的配置也能避免单泵故障导致整套供水系统瘫痪，提升系统运行可靠性。每台立式泵的进出口都设置了检修阀与软连接，日常维护时可单独切断单台泵的管路，不影响其他泵组临时供水，减少停机维护对整体供水的影响。

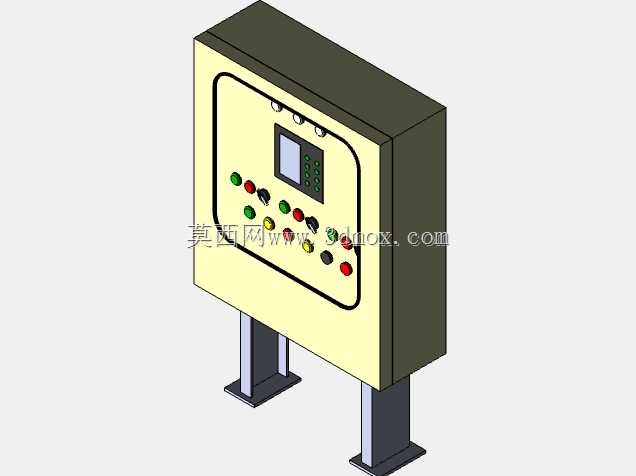

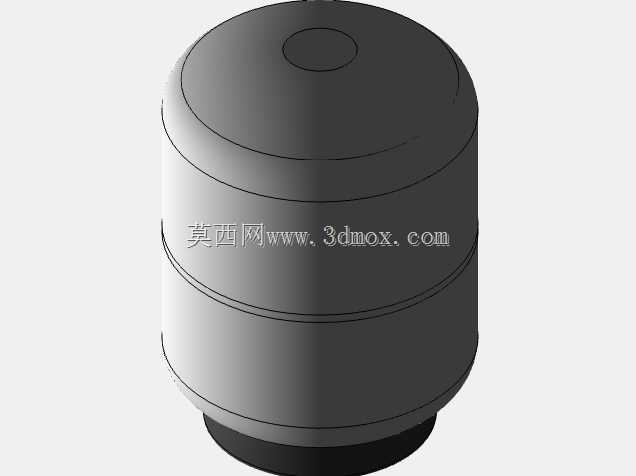

　　旁边配套的隔膜式稳压罐，核心作用是缓冲管路水锤、吸收压力波动，避免水泵因为管网微小的压力变化频繁启停，延长水泵电机与接触器的使用寿命，罐体的接口采用侧出式设计，和泵组出水母管直接连通，管路走向短捷，减少沿程压力损失。左侧的电气控制柜是整套系统的控制核心，柜面布置了状态指示灯、运行参数显示屏与操作按钮，内部集成了压力采集、泵组轮换控制、故障保护的相关元件，设计时将控制柜布置在底座左侧靠前的位置，既方便操作人员日常巡检时观察参数、操作按钮，也让柜内走线到每台水泵电机的距离基本一致，减少线缆长度差带来的布线杂乱问题，同时控制柜和泵组之间预留了足够的散热与检修空间，日常更换接触器、检修接线端子时不需要挪动泵体即可操作。

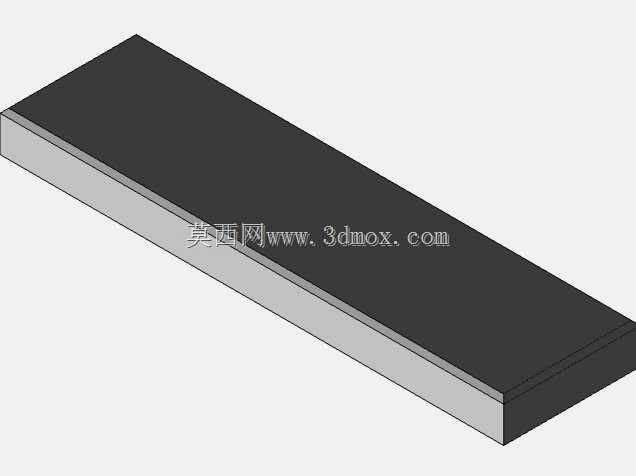

　　在安装边界的设计上，整套设备的底座采用加厚钢板折弯焊接成型，底座上预先加工了水泵、控制柜、稳压罐的安装定位孔，现场安装时不需要额外做各个部件的定位划线，只需要将底座整体固定在设备基础上即可，底座的高度预留了管路底部的排水空间，日常检修排空管路存水时可直接在底座下方放置接水容器，不需要额外开挖排水槽。设备的整体宽度控制在常规机房门的通行宽度以内，进场安装时不需要拆解设备即可通过标准宽度的机房门洞，减少二次搬运的难度。管路设计上采用等径母管汇流的方式，每台泵的出口管路都以相同角度接入出水母管，避免不同泵组出水时互相干扰产生紊流，管路的弯头全部采用大曲率半径的冲压弯头，降低流体在管路内的阻力损失。

　　每台泵的顶部都设置了排气阀，初次充水运行时可快速排净泵腔内的空气，避免气蚀损伤水泵叶轮。从实际使用的角度，这种集成式泵组相比现场散拼的供水设备，所有部件的匹配性都在设计阶段做了校核，水泵的扬程流量参数、稳压罐的容积、控制柜的控制逻辑都是互相匹配的，不会出现散拼时常见的泵组与控制柜参数不匹配、稳压罐容积选型不当导致水泵频繁启停的问题。在日常运维层面，整套设备的外露管路都做了防锈处理，紧固件全部采用标准件，后期更换配件时不需要定制特殊规格的零件，降低运维的配件成本。控制柜的防护等级适配机房的潮湿环境，柜内设置了散热通风结构，避免长期运行时柜内温度过高影响电气元件寿命。泵组的安装脚和底座之间设置了减震垫，运行时的震动不会直接传递到底座与建筑基础，降低设备运行的噪音传递，适合对噪音控制有要求的民用建筑供水场景。
