蓝白C-1500N隔膜式化工泵结构设计

　　在化工流体输送场景中，隔膜式化工泵的应用覆盖了精细化工原料加注、腐蚀性介质循环、小流量药剂投加等多个细分环节，这类设备不需要依赖轴封结构实现动密封，依靠隔膜往复形变完成腔室容积变化，能够在输送易燃易爆、强腐蚀、含微小颗粒介质时杜绝跑冒滴漏问题，相比普通离心泵更适配对密封要求严苛的化工生产工位。这款C-1500N隔膜化工泵的建模过程，优先参考了实物测绘的外形轮廓与安装接口尺寸，建模时先拆分了泵头驱动腔、隔膜腔、进出口接头、流量调节旋钮几个核心模块，先确定泵体主体的安装基准面，再依次叠加各个功能部件的装配关系，保证各部件的配合间隙符合实际装配逻辑，不会出现干涉错位的问题。

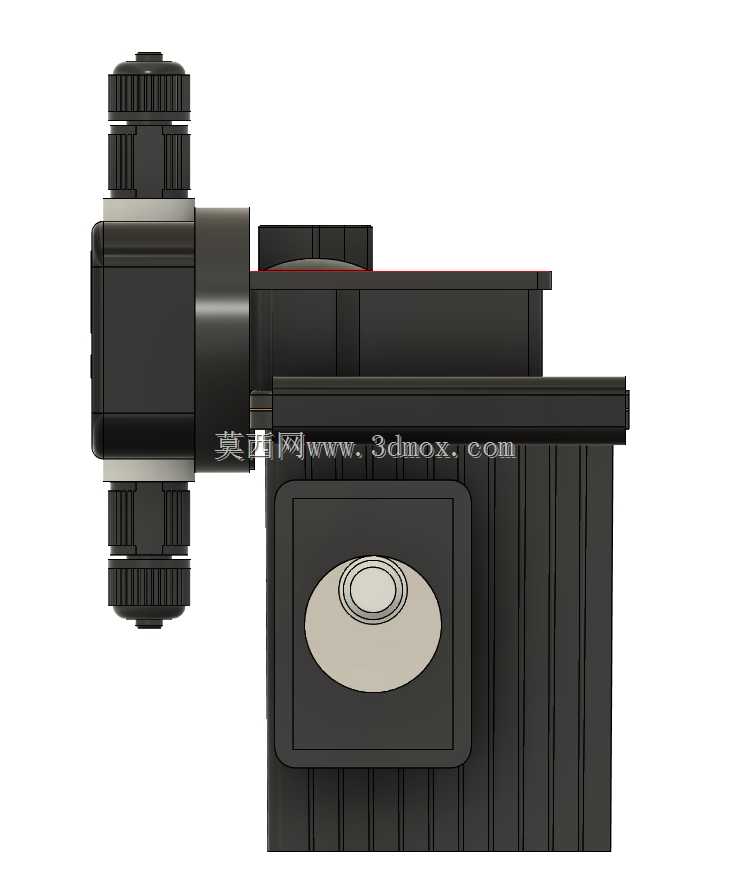

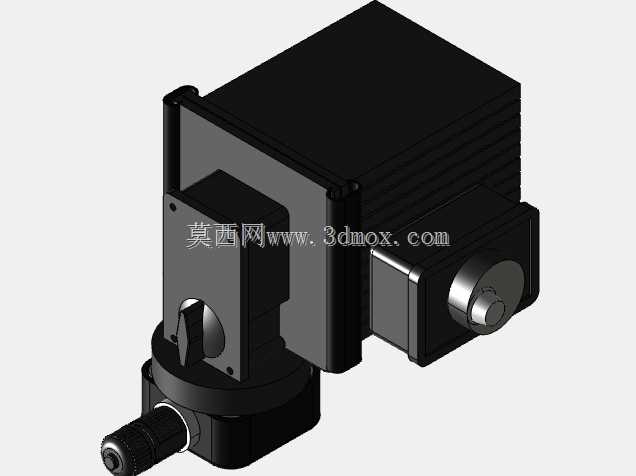

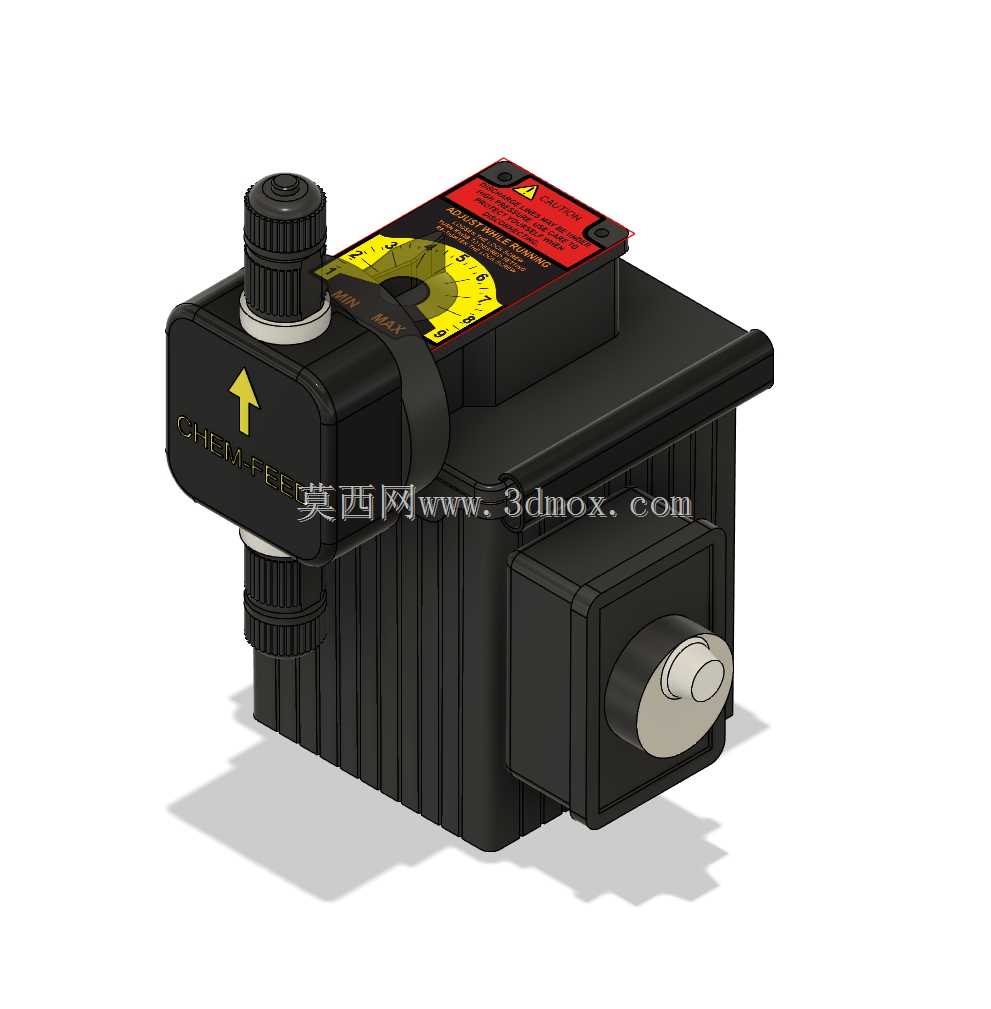

　　从实际使用场景来看，这款泵的流量调节旋钮设置在泵体顶部操作面，带刻度标识的调节盘可以直观显示当前流量档位，操作人员在设备旁不需要额外工具就能完成流量参数调整，顶部的警示标识区域预留了铭牌粘贴位，能够标注介质适配范围、工作压力上限等关键参数，避免现场误操作。泵体的进出口采用上下同轴布置的外螺纹接头，接头位置做了加厚加强结构，能够承受管路安装时的拧紧力矩，不会因为长期管路震动出现接头开裂问题，驱动模块侧置在泵体一侧，接线端做了防水密封结构，适配化工车间多喷淋、多潮湿的作业环境。

　　建模过程中特意保留了泵体外壳的散热筋结构，这些竖向布置的筋条一方面能够增加泵体外壳的结构强度，减少长期运行时的壳体形变，另一方面能够增大散热面积，带走驱动模块长时间工作产生的热量，避免内部元件过热损坏。安装边界方面，泵体底部为平整安装面，四个角预留了安装固定孔位，孔位间距参考了同规格化工泵的通用安装尺寸，能够直接适配现有化工管路系统的安装支架，不需要重新设计安装底座，降低现场改造的工作量。隔膜腔部分的建模特意还原了腔室的圆弧过渡结构，避免直角位置出现介质残留死角，在输送易结晶、易沉积的介质时，能够减少介质在腔室内的堆积，降低泵体堵塞的概率。

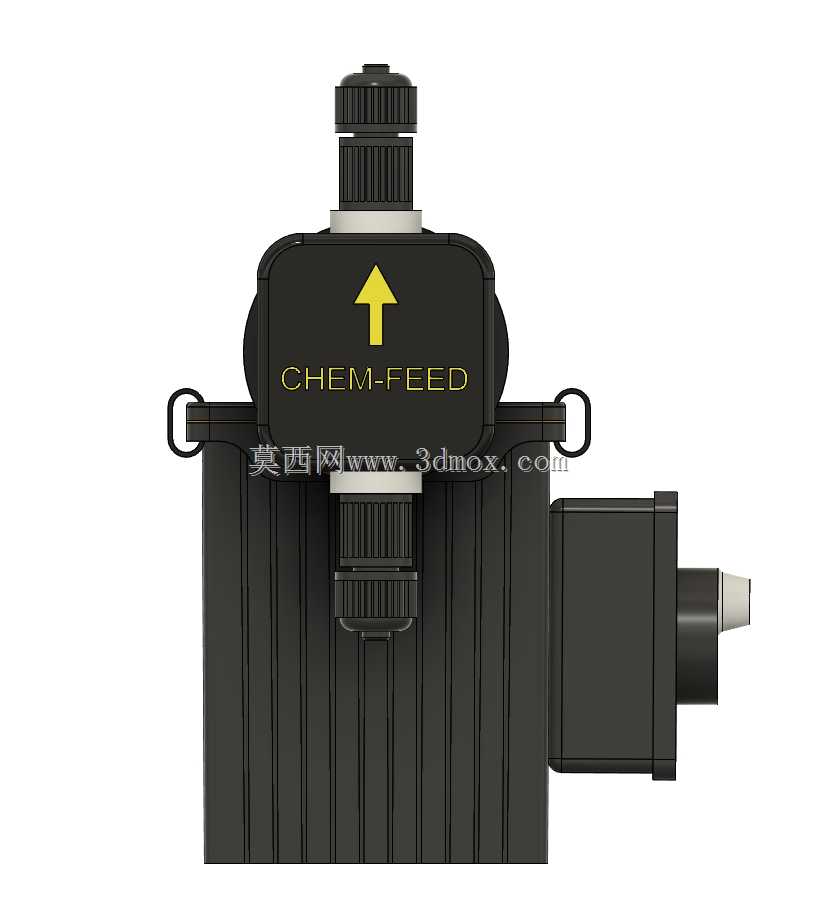

　　泵头位置的流向标识做了凸起处理，即使表面铭牌磨损脱落，也能通过凸起标识判断介质流向，避免管路接反导致泵体无法正常工作。从结构设计逻辑来看，这款泵的所有易损件都布置在泵体正面和侧面位置，现场维护时不需要将泵从管路上整体拆下，只需要拆开对应侧的端盖就能更换隔膜、阀片等易损部件，能够大幅缩短设备维护停机时间。建模时对各个部件的装配公差做了模拟验证，比如调节旋钮和泵体上盖的配合间隙、隔膜压盖和腔室的贴合面精度、接线盒和驱动壳体的密封配合尺寸，都按照实际工程装配要求预留了合理公差，保证模型导出后可以直接用于设备布局规划、管路干涉检查、安装工位模拟等场景，虽然尺寸是基于公开资料和实物参考测绘得到，和原厂精确尺寸存在小幅偏差，但对于项目前期的布局设计、安装空间核算来说，精度完全能够满足使用要求，不需要额外花费大量时间做逆向测绘就能快速完成工位布置方案的验证。
