Belamos Brio 2015 G1型水泵压力控制装置

　　这款压力控制装置主要配套民用及小型商用供水系统使用，常见于家庭自吸泵、潜水泵配套的水压管控场景，也可适配小型增压泵组完成供水回路的压力闭环控制，替代传统机械式压力罐加触点开关的组合方案，减少供水系统的冗余部件。从结构设计来看，主体控制盒采用耐候性工程塑料注塑成型，外壳做了圆弧过渡处理，避免安装维护时的锐角磕碰，表面设置的三个操作按键采用凸起式硅胶封装，兼顾户外潮湿环境下的操作手感与密封性能，按键旁预留的显示区域可直接反馈当前管路压力值与设备运行状态，无需额外外接显示仪表。装置两端分别设置管路接口与线缆接出端，其中管路连接端采用标准G1管螺纹规格，适配国内绝大多数民用供水管道的连接尺寸，接口处内置压力检测腔，直接与管路水体接触，检测元件与控制电路之间做了灌封隔离处理，避免水汽渗入电路部分造成短路故障。线缆部分采用耐弯折橡胶护套线，出厂时做了防拉脱固定结构，可承受日常安装拖拽的拉力，线缆末端配套的电源插头适配常用市电插座，无需额外接线即可完成设备供电接入。

　　从安装边界来看，主体控制盒的轴向长度适配常规管道安装空间，附带的线缆长度可满足控制盒与水泵分体安装的布线需求，安装时可直接将装置串接在水泵出水端的管路上，无需额外加装旁通回路，控制盒的安装方向无严格限制，可根据现场管路走向调整角度，按键与显示区域朝向便于操作观察的方位即可。功能层面，该装置可实时检测管路内的水压变化，当管路压力低于设定下限值时自动触发水泵启动，当压力升至设定上限值时自动切断水泵供电，同时内置缺水保护逻辑，当管路内无水导致压力无法建立时，可自动锁定水泵停止运行，避免水泵空转造成机械密封烧毁。设计过程中充分考虑了民用供水场景的使用痛点，相比传统机械式压力开关，该装置的压力触发阈值精度更高，避免了机械触点长期使用氧化造成的接触不良、压力漂移问题，整体集成度更高，无需用户单独搭配压力罐、止回阀等辅助部件即可完成整套供水压力控制功能，减少了管路连接点的漏水隐患。

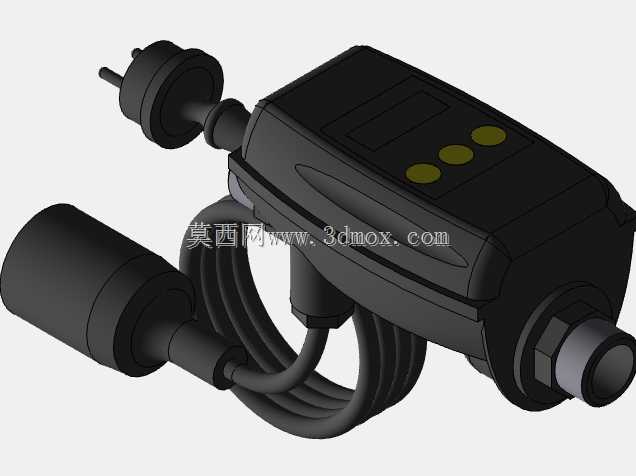

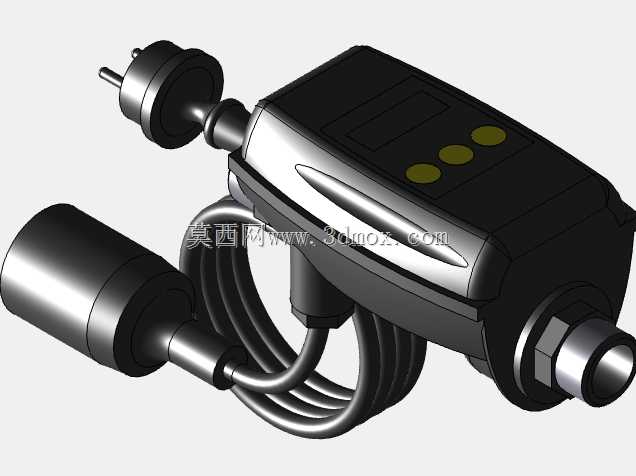

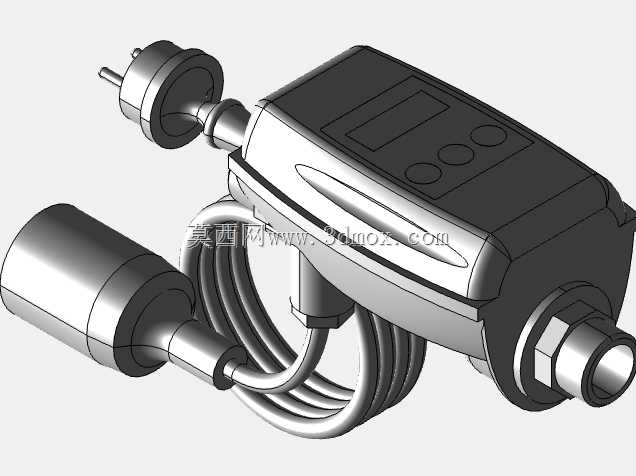

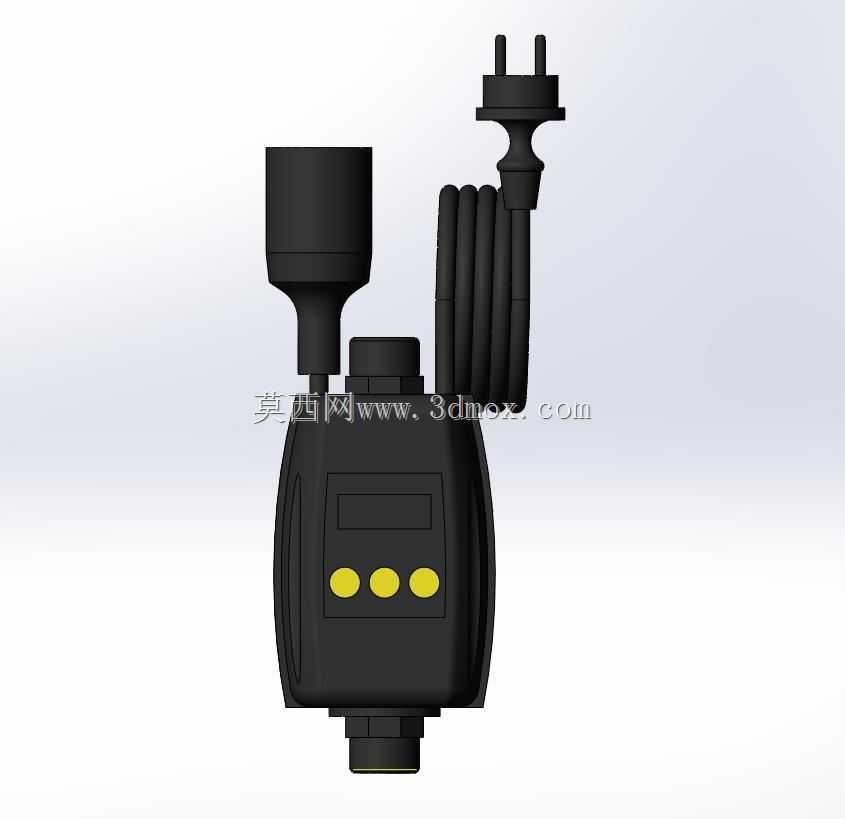

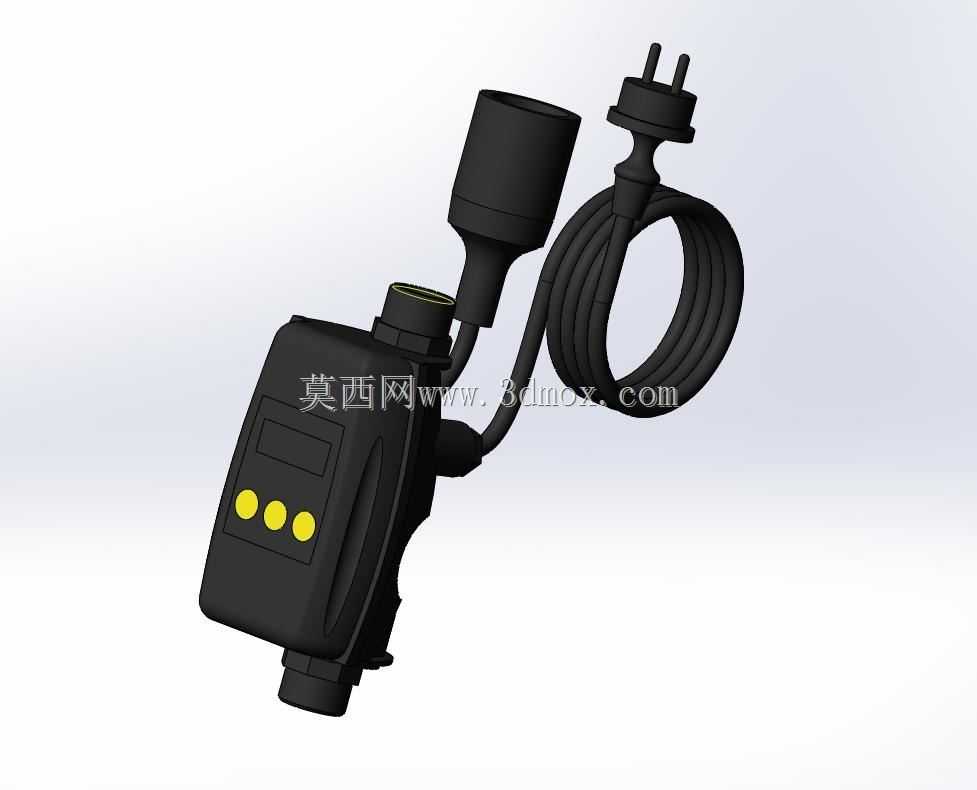

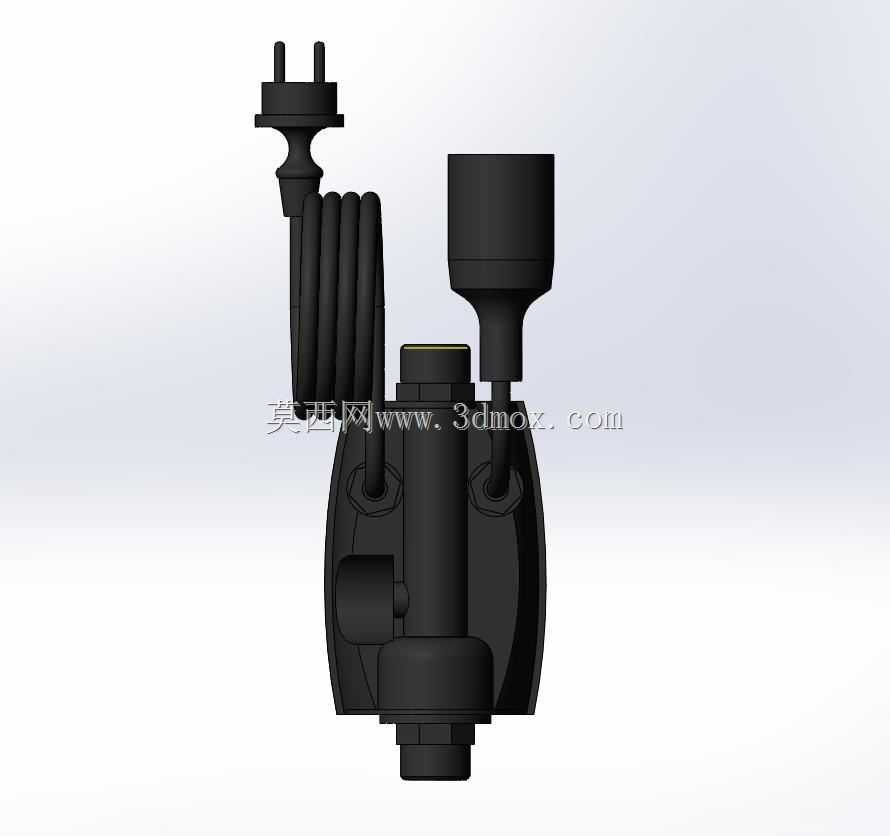

　　从结构建模的细节来看，模型还原了外壳的分型线、按键的凸起弧度、线缆的自然弯曲形态以及接口处的螺纹细节，管路接口处的密封槽结构也做了准确还原，可直接用于供水系统的装配干涉检查，模拟实际安装时的管路排布空间，验证装置与周边管道、阀门的安装间隙是否满足操作要求。在小型供水系统的设计选型阶段，可直接将该模型导入装配体，匹配水泵、管路、阀门的模型完成整体布局，提前排查安装时可能出现的空间冲突，减少现场安装的整改工作量。装置的外壳防护等级满足户外安装使用要求，可直接安装在室外管路上，无需额外加装防雨防护箱，控制电路部分做了浪涌防护设计，可应对市电电压波动的工况，适配农村、城郊等供电稳定性稍差的使用场景。
