手动式钢筋棒材弯曲加工工装结构

　　在建筑现场钢筋预处理、小型五金件棒料折弯、五金维修门店的零散弯制作业场景里，这类手动弯曲工装的应用频次极高，它不需要外接动力源，完全依靠人力操作即可完成小直径金属棒材的定角度弯曲，适配没有供电条件的野外作业、零散维修加工、小批量预制件加工的需求，相比大型电动弯曲设备，它的占地空间极小，单人即可完成搬移、操作全流程，作业灵活性远高于固定式电动弯筋设备。

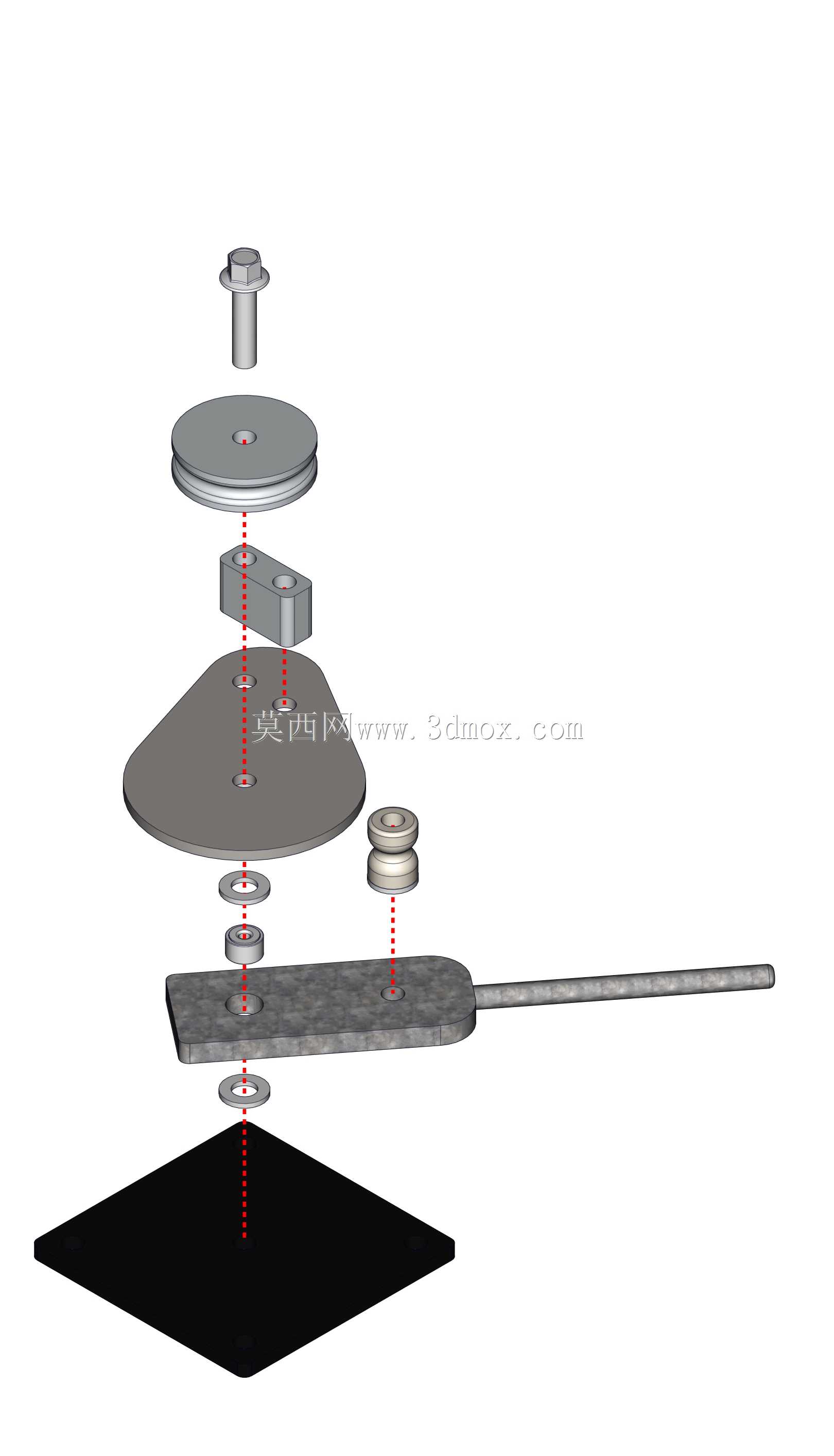

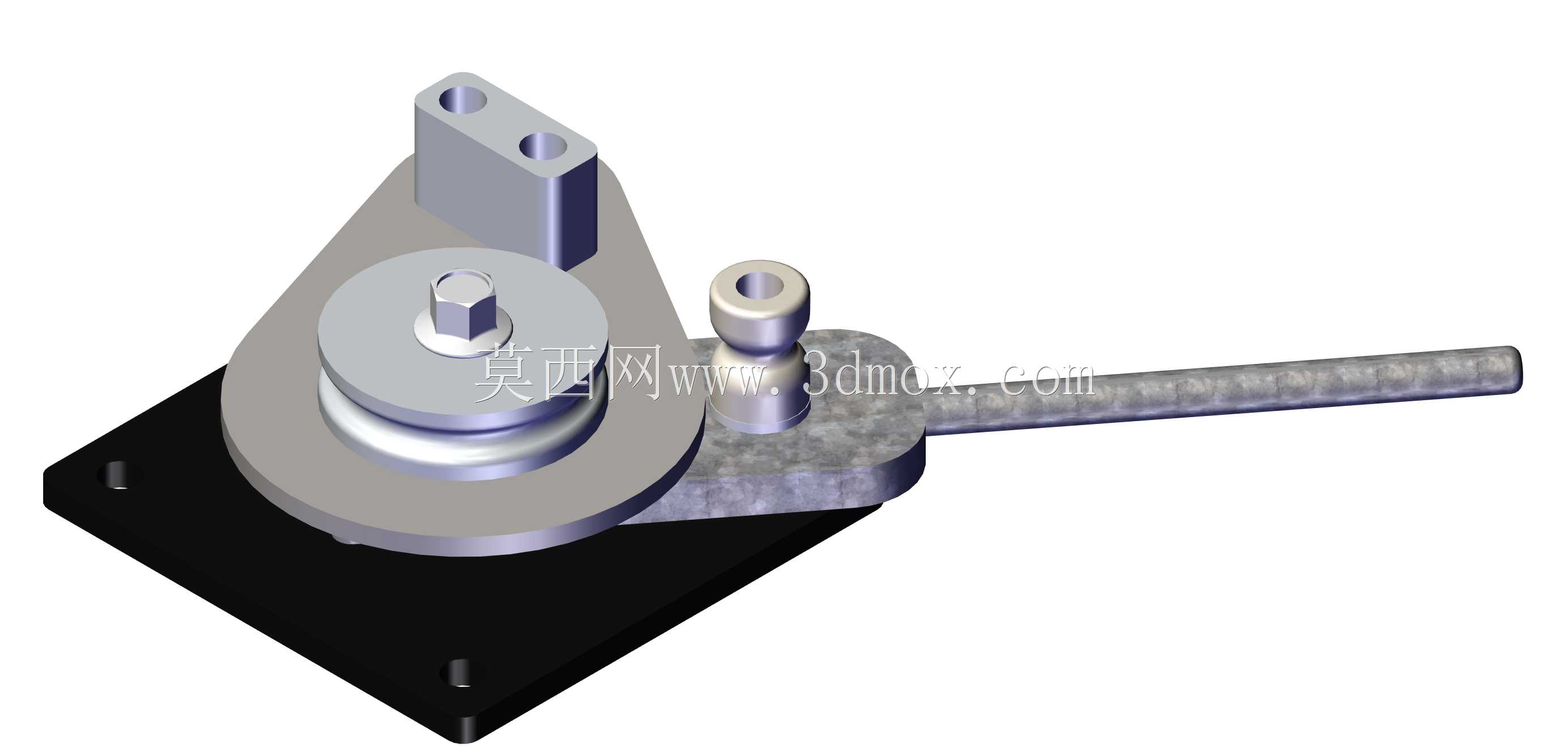

　　从功能实现逻辑来看，这套结构的核心作业逻辑是通过中心定位轴提供弯曲回转支点，侧边的挡料块承担棒材的轴向限位，带操作手柄的回转压块在人力扳动下绕中心轴转动，推动棒材沿着中心轴的外圆完成塑性弯折，弯曲角度可以通过手柄的转动行程自由控制，既可以完成90度直角弯折，也能实现180度弯钩加工，完全覆盖现场零散钢筋加工的常见弯折需求。中心轴采用快拆式的螺栓固定结构，可以根据待加工棒材的直径更换不同外径的定位轴套，适配不同弯曲半径的加工要求，避免小直径棒材弯曲时出现弯裂、弯弧半径不符合施工规范的问题。

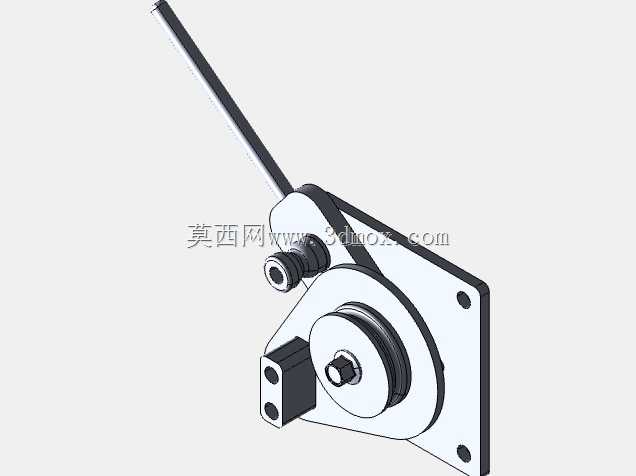

　　设计层面上，整套结构优先考虑了作业时的受力稳定性，底部采用方形安装底板，四个角预留了螺栓安装孔，可以直接固定在木制工作台、钢制机架或者现场的硬化地面上，作业时不会因为扳动手柄的反作用力出现工装移位、翘边的问题。底板上方的回转盘采用加厚钢板加工，和中心轴的配合间隙控制在0.1mm以内，避免长期使用后回转间隙过大导致弯曲角度出现偏差；操作手柄采用长杆式结构，利用杠杆原理放大操作力矩，操作人员不需要施加过大的力即可完成普通低碳钢棒材的弯折，降低长期作业的劳动强度。侧边的定位挡块采用腰型孔安装结构，可以根据棒材的直径、弯曲段的长度调整挡块的安装位置，适配不同长度的弯件加工需求，不需要额外制作定制化的定位工装。

　　从安装边界尺寸来看，整套工装的底板长宽尺寸控制在300mm见方以内，不含操作手柄的整体高度不超过150mm，操作手柄展开后的最大回转半径约600mm，只需要预留1.2米见方的操作空间即可完成全角度弯曲作业，不会占用过多的工作台面空间。和棒材直接接触的中心轴、压块、挡块位置都做了淬火硬化处理，表面硬度达到HRC45以上，长期弯折棒材不会出现接触位置的凹陷、磨损，延长工装的整体使用寿命；所有转动配合位置都预留了润滑脂加注间隙，日常维护只需要定期加注润滑脂即可保证转动顺畅，不需要复杂的拆解保养。

　　实际作业过程中，操作人员只需要将待弯曲的棒材穿入中心轴和挡块之间的间隙，调整好需要弯曲的长度位置，一只手扶住棒材保持位置稳定，另一只手扳动操作手柄向需要弯曲的方向转动，直到棒材达到预设的弯曲角度后，反向扳动手柄回到初始位置，即可取出加工完成的弯件，整个操作流程不需要专业的培训，普通作业人员看一次演示即可独立操作，不存在复杂的操作门槛。相比电动弯曲设备，这类手动工装不会出现电机故障、线路损坏的问题，在潮湿、多尘的野外作业环境下可靠性更高，也不需要定期做电气部分的维护保养，非常适合作为施工现场的备用加工机具，应对临时出现的小批量弯筋需求，避免因为大型设备故障导致施工进度停滞。
