半开式离心泵叶轮结构设计方案

　　在流体输送场景中，半开式叶轮的离心泵一直是粘性介质输送工况的核心选择，这类叶轮的结构特性决定了它和闭式叶轮、开式叶轮的适用边界完全不同。日常工况里，输送含少量颗粒的粘稠流体、高浓度浆料或者易结晶介质时，闭式叶轮容易出现流道堵塞、清理困难的问题，开式叶轮虽然不易堵，但容积效率偏低，扬程损失大，半开式叶轮刚好平衡了两者的优缺点，单侧带盖板的结构既保留了足够的流道通过性，又能控制叶轮和泵腔之间的间隙泄漏，在食品加工的糖浆输送、化工行业的树脂输送、污水处理的污泥回流环节都有大量应用。

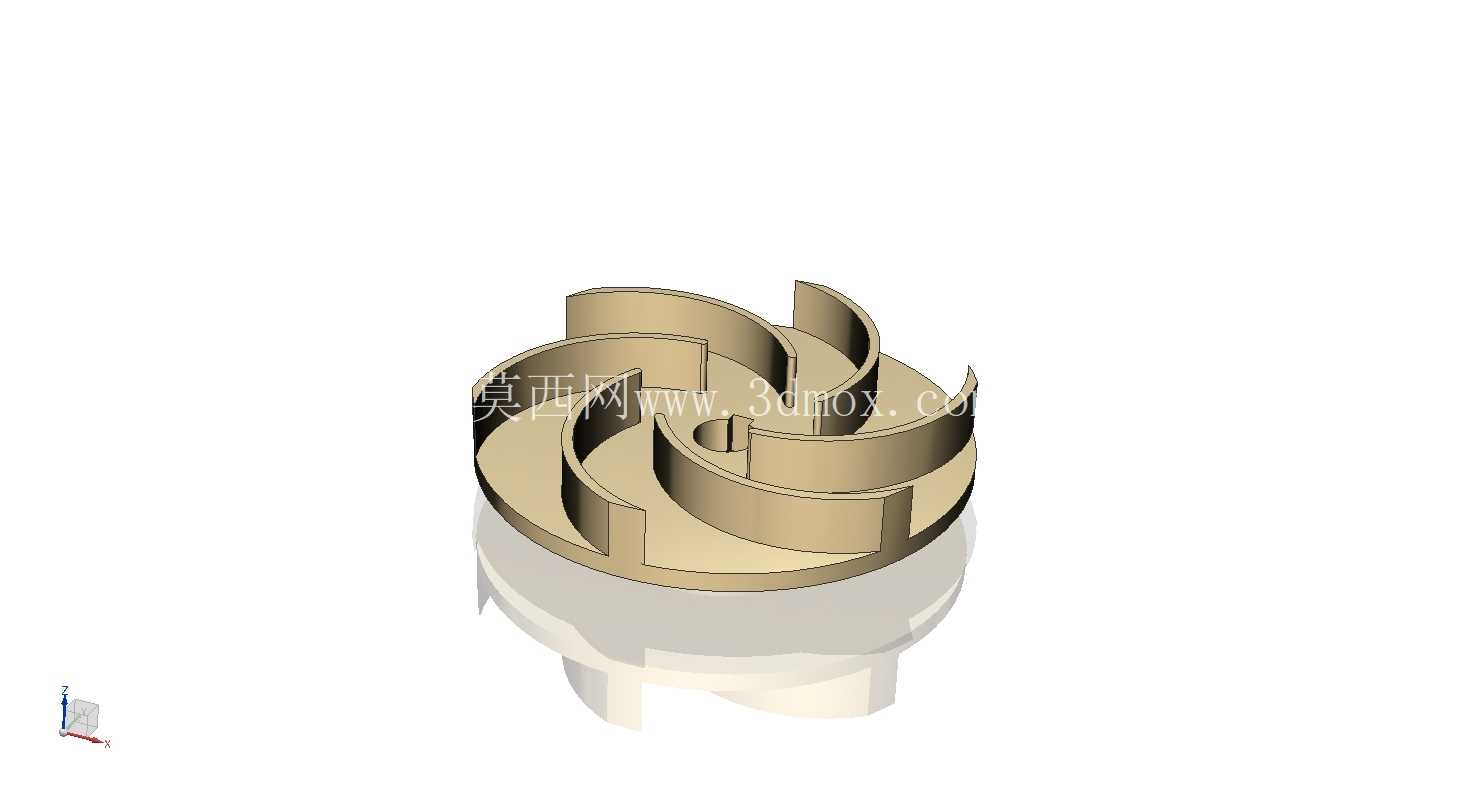

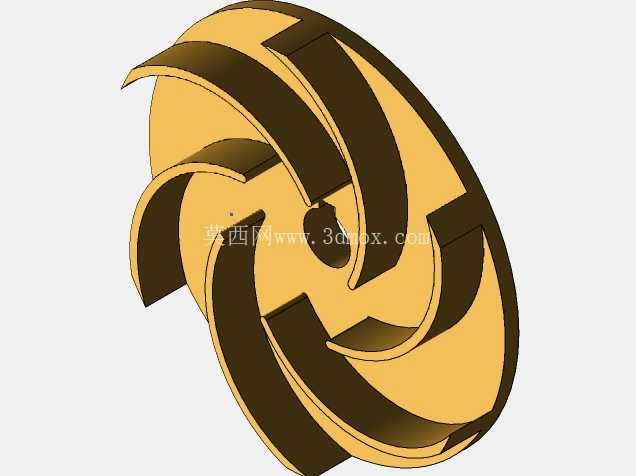

　　从结构设计逻辑来看，这款半开式叶轮仅在轮毂连接侧设置了完整的轮盘盖板，叶片从轮盘位置向外延伸，另一侧没有前盖板覆盖，叶片的外缘直接和泵体的密封环区域配合，安装时需要严格控制叶片端面和泵壳前壁的间隙，常规工况下这个间隙控制在0.3到0.8毫米之间，间隙过大会导致介质回流，容积效率下降明显，间隙过小则容易在运行中因为轴窜动、热膨胀出现叶片刮蹭泵壳的问题，引发振动和部件磨损。叶片采用了后弯式的空间扭曲设计，这种叶型不是简单的直板结构，而是沿着叶轮径向从入口到出口逐渐调整扭曲角度，入口段的角度匹配介质来流方向，减少入口冲击损失，出口段的角度控制介质流出的方向，把动能更高效地转化为压力能，相比直叶片设计，扭曲叶片在相同转速和直径下能获得更平稳的流体流态，降低运行时的水力噪声。

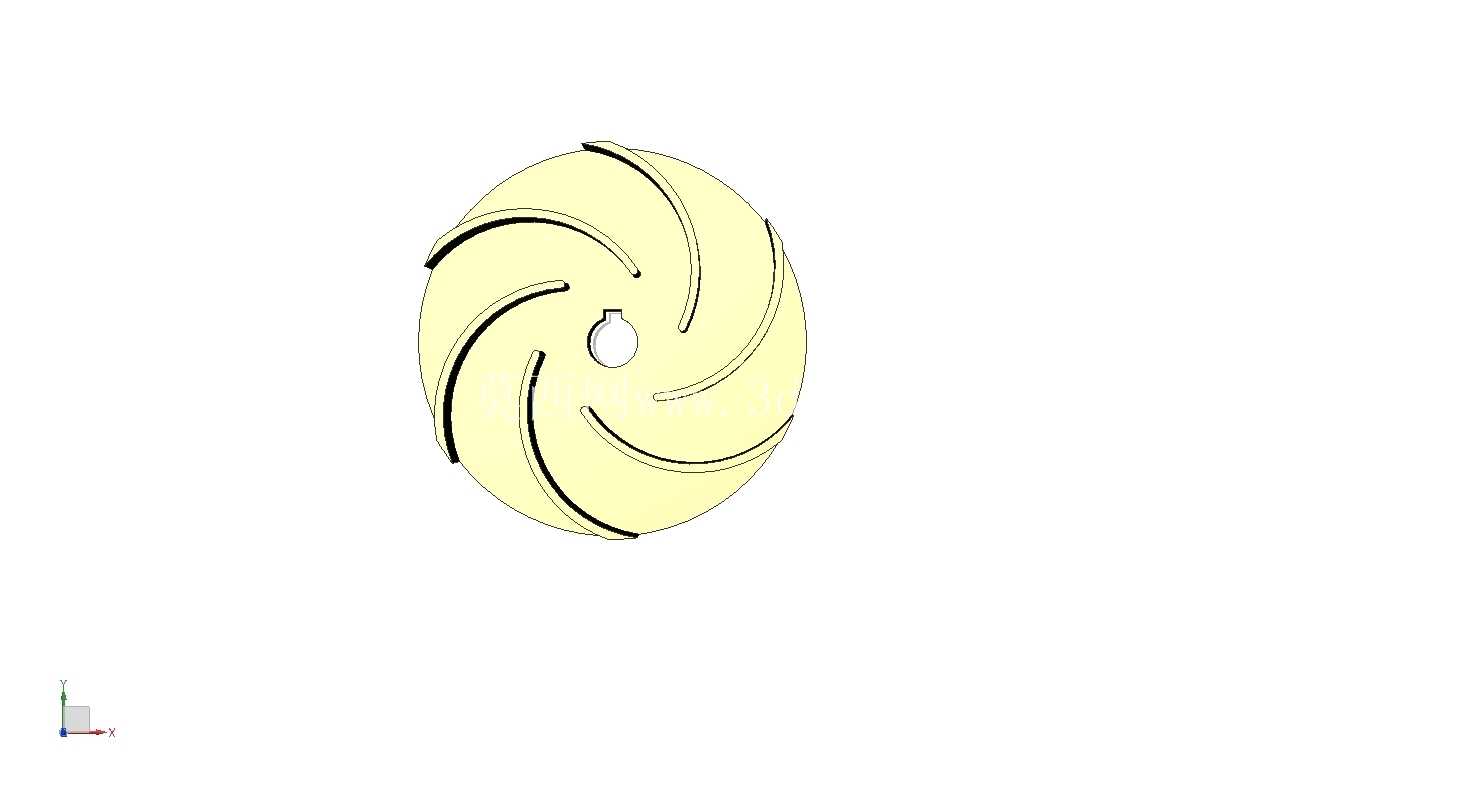

　　叶轮和泵轴的连接采用了标准的轮毂轴孔配合，轴孔位置设计有键槽结构，用来传递扭矩，轮毂的轴向长度需要满足和轴的配合长度要求，保证运行时叶轮不会出现偏摆，轮毂和轮盘的过渡位置做了圆弧过渡处理，避免应力集中，因为叶轮在高速旋转时，这个位置承受的离心力载荷最大，如果是直角过渡，长期交变载荷下容易出现疲劳裂纹。叶片的厚度从根部到外缘逐渐减薄，根部厚度满足强度要求，承受叶片旋转时的离心力和介质冲击载荷，外缘厚度适当减薄可以减少叶片出口的尾迹损失，提升泵的运行效率。

　　在实际安装适配时，需要注意这款叶轮的入口直径和泵体吸入室的口径匹配，叶轮的最大外圆直径要和泵壳的蜗室流道宽度匹配，不能出现叶轮外径超出蜗室流道的情况，否则会导致介质流出叶轮时直接撞击蜗室壁面，产生较大的水力损失。对于输送粘性介质的工况，叶轮的表面粗糙度需要控制在Ra1.6以下，减少介质和叶片表面的摩擦阻力，同时光滑的表面也不容易粘附介质，避免长期运行后流道因为介质粘附变窄，导致泵的性能下降。

　　和闭式叶轮相比，半开式叶轮的另一个优势是清理维护更方便，当输送的介质含有纤维或者易结晶成分时，只需要拆开泵的前盖，就可以直接清理叶片之间的流道，不需要把整个叶轮从轴上拆下来，能大幅减少设备维护的停机时间。设计时还需要考虑叶轮的静平衡和动平衡要求，因为叶轮高速旋转时，如果质量分布不均匀，会产生较大的离心力，引发泵组振动，所以在完成叶片和轮盘的加工后，需要对叶轮做动平衡校正，在轮毂或者轮盘的非过流位置去除多余的质量，保证平衡精度达到G6.3级以上，满足泵组长期稳定运行的要求。

　　在不同的工况下，这款叶轮的转速适配范围也有明确边界，当输送粘度在1000cSt以下的介质时，可以在额定转速下运行，如果介质粘度进一步提升，需要适当降低运行转速，避免因为介质粘滞阻力过大导致电机过载，同时也能减少叶片的磨损。叶片的数量选择了5片的设计，这个数量既不会因为叶片过多导致流道变窄，影响大颗粒介质的通过性，也不会因为叶片过少导致液流控制能力不足，出现扬程曲线陡降的问题，在效率和通过性之间取了比较合理的平衡值。
