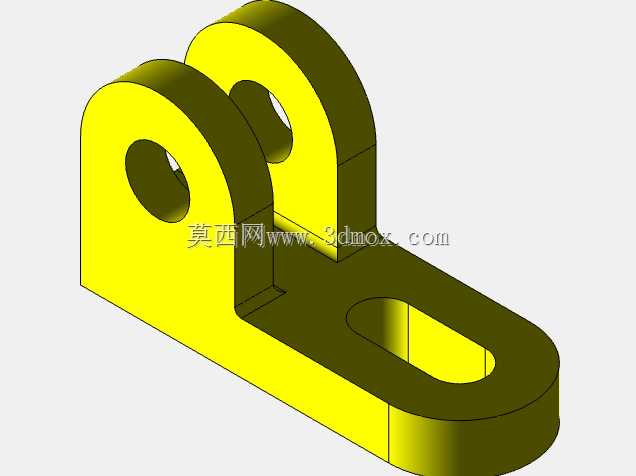

双立板腰形孔安装铰接支座结构

　　在各类中小型自动化输送线、工装夹具定位单元、轻型物料举升机构的铰接点位设计中，这类双立板带腰形安装孔的支座是应用频次极高的结构件，它承担着铰接副的载荷传递、转动自由度约束以及安装位置微调的多重作用，很多一线结构工程师在做连杆机构、摆动臂的固定端设计时，都会优先参考这类成熟的支座结构做参数化调整。从实际工况适配来看，这类支座通常采用Q235碳素结构钢切削加工或者45号钢模锻后精加工成型，表面做发黑或者镀锌钝化处理，应对车间内的常规湿度、轻度油污环境完全足够，部分需要轻量化的场合也会采用6061铝合金铣削加工，降低整体机构的运动惯量。

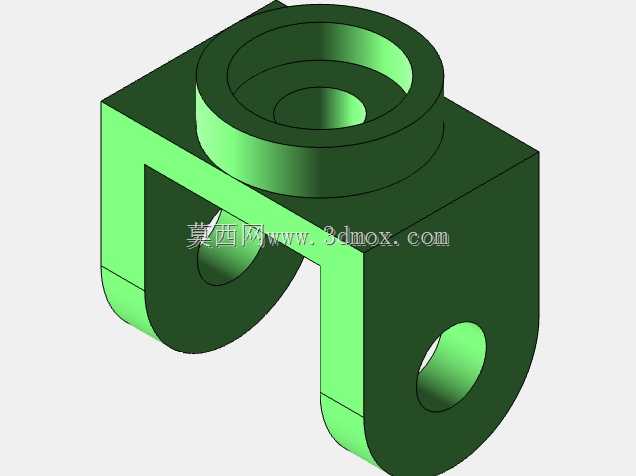

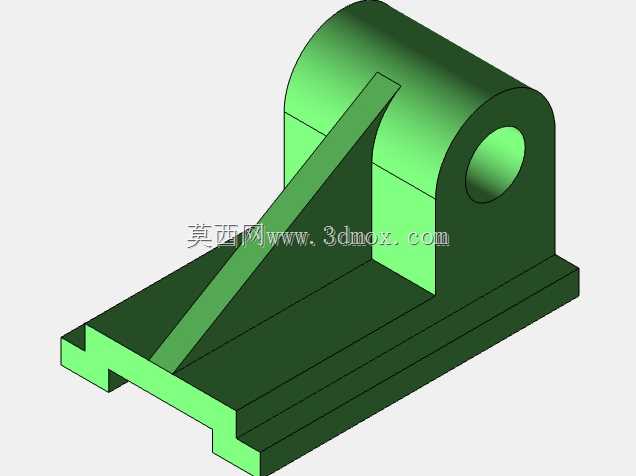

　　从结构功能上拆解，两块平行布置的立板上开设的同轴通孔，是用来穿装铰接销轴的，销轴两端可以通过卡簧或者轴端挡圈做轴向限位，立板之间的间距刚好匹配摆动臂的端部厚度，避免铰接副出现轴向窜动，保证摆动过程的同轴度，不会出现卡滞、偏磨的问题。立板与底部安装底板采用圆弧过渡衔接，这个过渡区域是应力集中的高发位置，做圆弧处理可以有效分散铰接点传递过来的径向载荷，避免长期受交变载荷作用出现根部开裂的问题，很多新手工程师做这类结构时容易忽略过渡圆角，直接做直角衔接，往往在样机测试阶段就会出现焊缝开裂或者本体断裂的故障。

　　底部底板上开设的腰形孔，是这个支座设计里最贴合现场安装需求的细节，常规的圆孔安装对安装基面的孔位精度要求极高，一旦机架焊接或者机加工时出现孔位偏差，就会出现螺栓穿不进去、铰接点对位不准的问题，腰形孔预留了沿孔长方向的调整余量，现场安装时可以根据摆动臂的实际对位需求微调支座的固定位置，补偿前期加工、焊接带来的累计误差，调整到位后再拧紧固定螺栓完成锁止，大幅降低现场安装调试的难度。

　　从安装边界来看，这类支座的底板厚度通常根据额定铰接载荷做匹配，常规轻型载荷工况下底板厚度在8-12mm区间，立板厚度为底板厚度的0.6-0.8倍，保证立板承受径向载荷时不会出现侧向变形；铰接孔的直径与配套销轴采用间隙配合，公差带通常选H8/g7，既保证销轴转动顺畅，又不会因为配合间隙过大出现摆动虚位；腰形孔的宽度比配套安装螺栓大1-2mm，长度方向预留10-15mm的调整行程，足够覆盖常规的安装误差范围。在实际选型应用时，需要先核算铰接点的最大径向载荷、摆动频率，匹配对应厚度的板材以及铰接孔直径，避免选型过小导致结构变形，也不会因为选型过大造成材料浪费、安装空间占用过多的问题。这类支座的建模逻辑也很清晰，先绘制底板的轮廓草图拉伸成型，再绘制立板的轮廓拉伸后与底板做合并，之后依次切除铰接孔、腰形安装孔，最后添加根部的过渡圆角，建模过程中需要注意两块立板的铰接孔同轴度约束，避免后续工程图导出或者装配时出现配合错误，很多初学者做这类对称结构时容易只做单侧约束，导致两个孔不同轴，装配销轴时出现干涉。
