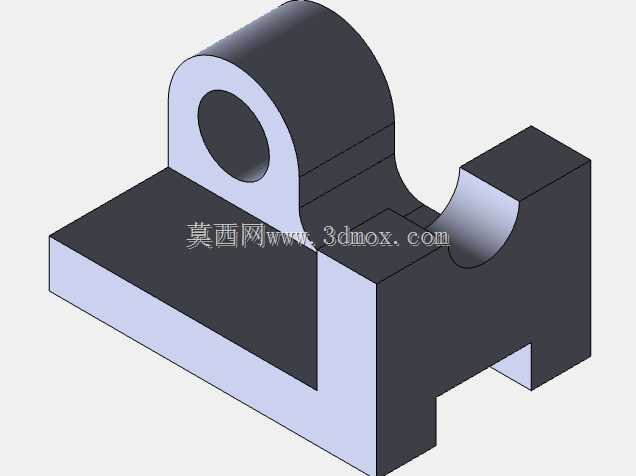

该支撑限位支座属于设备机架配套的承力结构件,主要应用在中小型自动化生产线的工位定位、小型动力传输机构的铰接支撑、工装夹具的端部限位场景中,日常工况下主要承受径向铰接载荷与侧向的剪切力,同时兼顾安装基面的定位基准作用,在轻工包装设备、小型输送线的侧边挡停机构、电子装配线的工装定位模块中都能见到同类结构的应用。从结构设计逻辑来看,整体采用L型一体式布局,底部为平直安装基面,基面预留足够的螺栓安装空间,可通过内六角螺栓直接固定在设备铝型材框架或者钢板焊接机架上,安装基面的平面度公差控制在IT7级,能够保证安装后与机架面完全贴合,避免出现局部应力集中导致的支座变形。
上部的带孔凸台为核心承力部位,通孔为铰接配合面,孔壁的粗糙度要求达到Ra1.6,可与配套的铰接销轴实现间隙配合,满足铰接部位小幅转动的需求,凸台与底部基面之间设置了过渡圆弧,有效降低应力集中系数,在承受交变载荷时不会出现根部断裂的问题。支座侧部的半开放凹槽为限位工作面,凹槽的圆弧面与配套运动件的外圆轮廓匹配,当运动件行进到指定位置时,凹槽面能够贴合接触,实现硬限位功能,凹槽的深度经过核算,既能够保证限位接触面积足够,又不会占用过多的安装空间,避免与周边其他运动部件产生干涉。
从安装边界来看,底部安装面的长度与宽度比例经过优化,在保证支撑稳定性的前提下,尽可能缩小横向占用空间,适合安装在设备框架的边角位置,整体高度控制在常规铰接机构的中心高范围内,不需要额外加装调整垫片即可匹配大部分同规格铰接轴的中心高度,安装时只需要保证铰接孔的轴线与配套转动件的轴线平行即可,不需要复杂的调校过程,现场装配效率较高。结构材质默认选用45号钢,表面做发黑处理,具备基础的防锈能力,若应用在潮湿或者有腐蚀的工况中,也可以更换为304不锈钢材质,不需要修改整体结构尺寸,仅需调整表面处理工艺即可适配不同场景。
在建模过程中,所有的倒角、圆角都按照机械加工的工艺要求设置,没有出现无法加工的锐角或者封闭内腔,底部安装面的螺栓孔沉头深度符合标准内六角螺栓的安装尺寸,凸台的铰接孔两端设置了倒角,方便销轴装配时的导入,侧部限位凹槽的边缘也做了小倒角处理,避免装配时刮伤配套零件的表面。该结构的受力路径清晰,外部载荷通过铰接孔传递到上部凸台,再通过过渡结构分散到底部安装基面,最终由连接螺栓传递到设备机架上,整体受力均匀,没有明显的受力薄弱点,在额定载荷下的使用寿命能够满足设备3万小时以上的运行需求,日常维护时只需要定期检查铰接孔的磨损情况以及连接螺栓的紧固状态即可,不需要复杂的保养操作。
