工业级钣金电机安装固定支撑支架

　　在中小功率工业电机的配套安装场景中，这类钣金折弯成型的固定支架是应用频次极高的连接构件，常见于小型输送线驱动端、自动化设备辅助动力单元、小型风机配套安装、家电内置动力模块固定等场景，承担着电机与安装基座之间的载荷传递、位置校准、振动缓冲的核心作用，其结构合理性直接影响电机运行的同轴度、振动幅值与长期服役寿命。

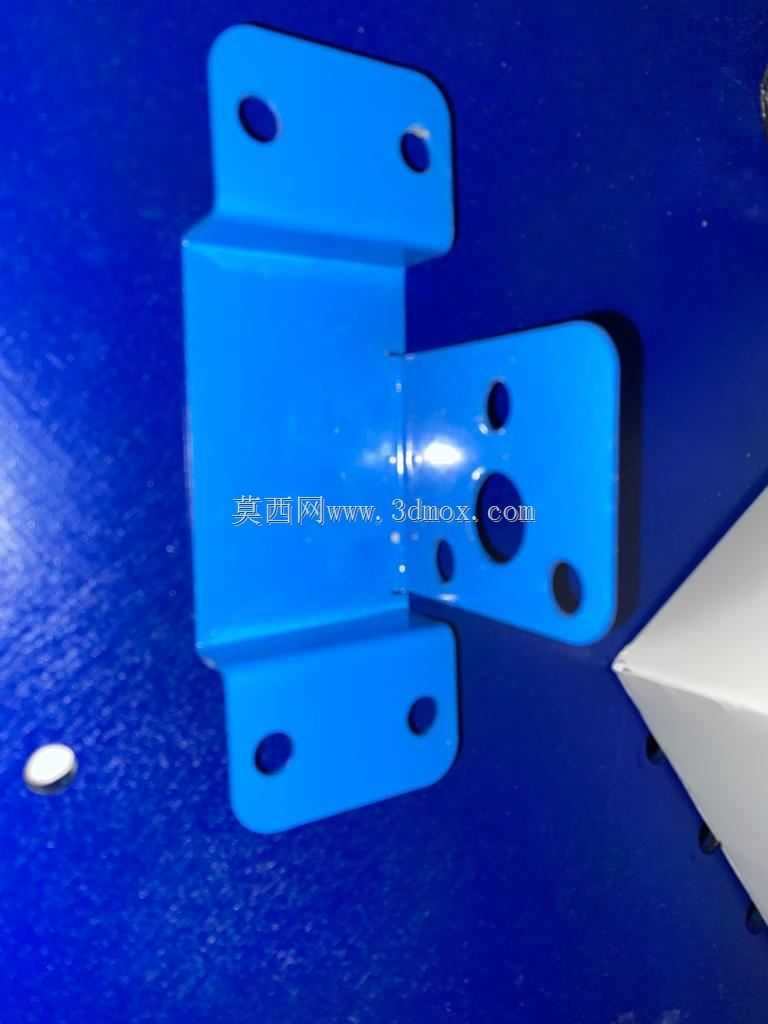

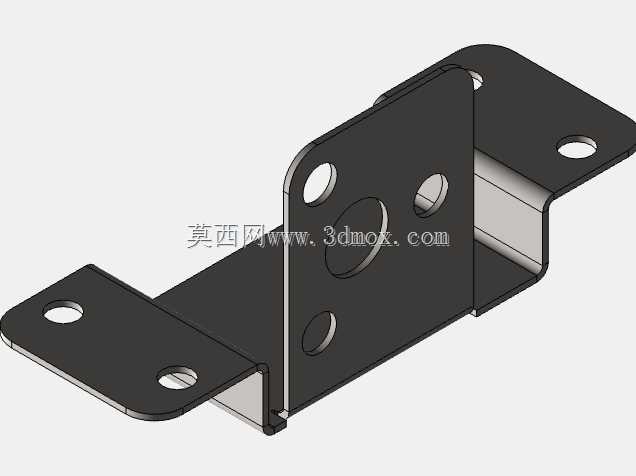

　　从实际功能特性来看，该支架采用一体化钣金折弯结构，摒弃了多零件拼接的设计思路，整体通过单张板材经激光落料、数控折弯、去毛刺处理成型，无额外焊接工序，既规避了焊接变形带来的安装面平面度误差，也减少了装配环节的累积公差，批量生产时的一致性表现更优。支架主体分为两个核心功能区域：与安装基座贴合的固定翼面，以及与电机本体连接的支撑立面。固定翼面上预留的四个对称安装孔，孔位公差控制在±0.1mm范围内，可适配M6规格的内六角螺栓，安装时可根据现场布线、传动对接的需求，选择正装或侧装两种固定方式，适配不同的安装空间边界；支撑立面上预留的三个安装孔，对应小型电机端盖的标准安装孔距，孔位做了沉台处理，螺栓安装后头部不会突出支架平面，避免与周边传动构件发生运动干涉。

　　设计过程中优先考量了安装边界的适配性，支架整体折弯高度控制在42mm，固定翼面总宽度为78mm，支撑立面的有效安装区域尺寸为52mm*38mm，可适配法兰安装尺寸40mm-50mm区间的24V、48V直流小型电机，以及功率在60W-120W区间的单相交流微型电机，安装后电机轴中心距离安装基座平面的高度为35mm，可直接适配直径30mm以内的同步带轮、直齿轮传动对接，无需额外加装调整垫片。折弯处做了R2的圆角过渡，既避免了钣金锐边带来的装配划伤风险，也通过圆角结构分散了折弯处的应力集中，在电机运行产生持续振动的工况下，折弯位置不会出现应力疲劳开裂的问题。

　　从结构强度设计来看，板材选用1.5mm厚度的冷轧SPCC钢板，成型后做了蓝色喷塑处理，表面涂层厚度控制在60-80μm，具备基础的防锈耐刮擦能力，可适应常规车间的非腐蚀环境使用。经受力校核，该支架可承受的静态径向载荷不超过15kg，动态运行时可承受的持续振动加速度不超过5g，完全匹配小型电机的自重与运行振动量级。支架上预留的中心过孔直径为12mm，既可以供电机轴穿过实现反向安装，也可以作为走线孔位，方便电机电源线从支架背面排布，优化设备内部的走线整洁度。

　　在实际装配场景中，这类支架的安装流程十分便捷，操作人员可先将电机通过螺栓固定在支架支撑立面上，预紧螺栓后调整电机轴的同轴度，确认传动部件对齐无偏斜后，再将支架整体通过四个固定孔锁定在设备基座上，相比一体式铸造成型的电机支座，这类钣金支架的重量仅为同规格铸件的1/3，且生产成本更低，在小批量设备试制、自动化设备改造场景中，可直接通过二次钻孔、微调折弯角度的方式适配非标准安装尺寸，改造灵活性更强。针对长期运行的工况，支架的固定孔位周边做了局部压筋处理，提升了孔位周边的结构刚度，螺栓长期紧固后不会出现孔位变形、螺栓松动的问题，配合防松垫圈使用时，可保证设备连续运行8000小时以上无固定松动故障。
