带轮式复古仿古火炮玩具结构设计

　　本次呈现的轮式仿古火炮结构，核心面向文创玩具、桌面工艺摆件、科普教具三类应用场景，在古兵器复刻类文创产品开发、青少年机械结构科普、复古主题场景陈设领域都有明确的适配性。从实际用途来看，该结构既可以作为拼装类玩具的核心主体，让使用者通过组装了解轮式承载结构的受力逻辑、炮身俯仰调节的基本原理，也可以作为静态陈设摆件，适配复古军事主题的桌面装饰、展馆古兵器展区的辅助展示道具，部分轻量化改型还可作为影视道具的等比例缩小参考件。

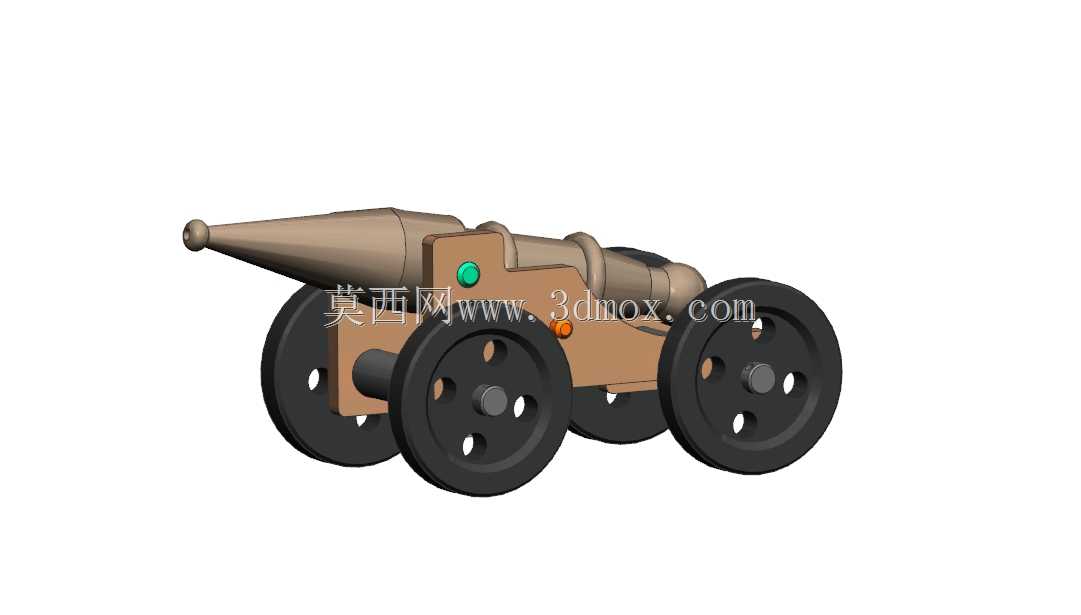

　　从功能特性层面拆解，整个结构分为炮身总成、轮式行走承载架、固定连接件三个核心模块。炮身部分采用前细后粗的锥柱复合造型，炮尾设置加厚的配重段，抵消炮管前伸带来的重心前倾问题，炮身与承载架的连接位置预留了铰接转动间隙，可实现小角度的俯仰调节，模拟真实古炮的射角调整动作；承载架采用双侧板式结构，左右对称布置，板件上预留了轮轴安装孔、炮身铰接孔、装饰件安装位，板件表面做了仿木质的平整处理，搭配绿色、橙色的装饰点位，还原古炮的木质炮架视觉特征；行走轮部分采用四组等直径轮结构，前后轮对称布置在承载架两侧，轮体上开设三个均匀分布的减重孔，既降低整体重量，也还原了古木轮的结构特征，轮轴与架体之间采用间隙配合，保证轮体可顺畅转动，模拟推行移动的动作。

　　设计思路上优先考虑了拼装友好性，所有零件均采用规则几何特征构建，无复杂曲面倒扣，适合注塑开模或者3D打印快速成型，零件之间的连接采用轴孔过盈配合加少量卡扣定位，不需要额外粘接剂即可完成组装，降低普通用户的拼装门槛。结构受力层面做了针对性优化，炮身与架体的铰接位置设置在整体重心偏前1/5处，保证静态放置时不会出现炮头下沉或者架体后倾的问题，四个行走轮的接地点形成稳定的矩形支撑面，支撑面宽度大于炮身最大直径，长度覆盖炮架前后端，即使在轻微倾斜的平面上放置也不会侧翻。

　　外形尺寸与安装边界方面，整体长度方向以炮口最前端到炮尾最后端为总长度，高度方向以轮体最低点到炮身最高点为总高度，宽度方向以两侧轮体外端面为总宽度，所有外凸零件均未超出轮体形成的支撑边界，避免放置时出现突出部件磕碰的问题。轮轴的安装孔采用同轴度公差控制在0.1mm以内，保证四个轮体安装后处于同一平面，推行时不会出现卡滞或者偏磨的问题；炮身铰接孔的同轴度同样做了约束，保证炮身俯仰转动时无卡顿，转动阻尼适中，调整到任意角度都可以稳定停留。细节处理上，炮身表面做了仿铸铁的哑光质感处理，架体部分做了仿实木的纹理预留，装饰件采用亮色点缀，避免整体色调过于沉闷，同时所有棱角位置都做了R1以上的圆角处理，作为玩具使用时不会出现尖锐边角划伤使用者的问题，符合玩具类产品的安全设计要求。
